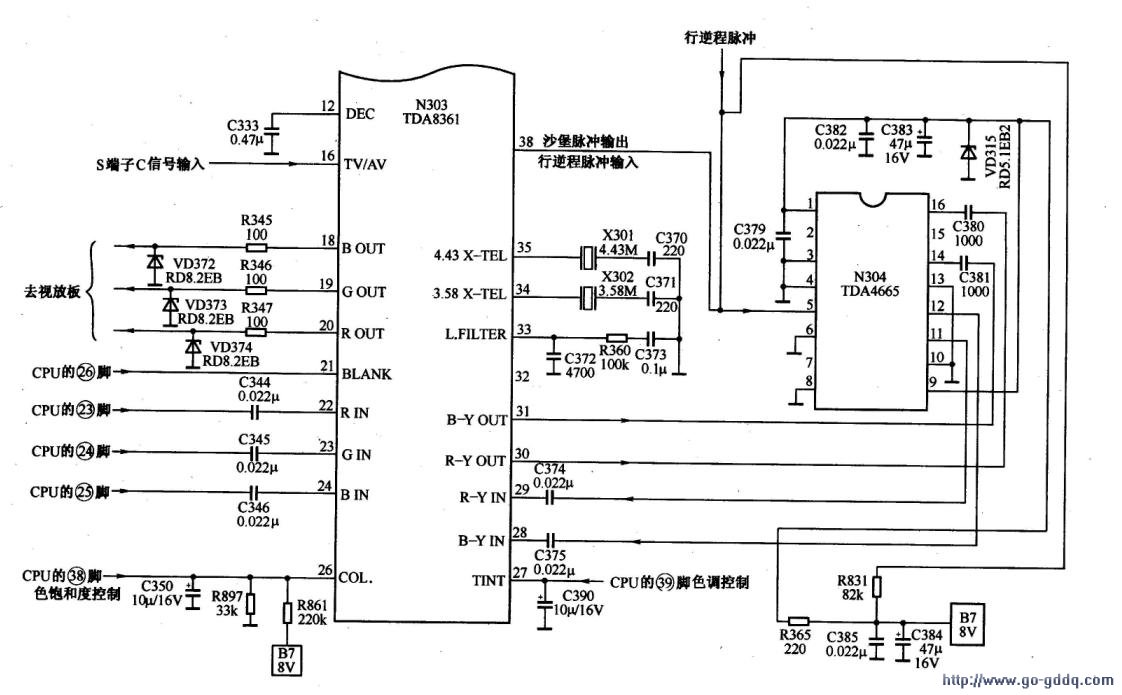

色度信号处理电路如下图所示。

　　视频信号由TDA8361的（13）脚或（15）脚进入，由集成电路内部的亮色分离电路分离出色度信号。S端子色度信号由（16）脚进入，经内部视频开关切换后的色度信号由ACC（自动色度控制）电路进行放大，然后进入同步解调电路。TDA8361的（34）、（35）脚外接晶振X302 （3.58MHz）和X301 （4.43MHz），产生色度解码电路所需的副载波，在PAL制式下，（35）脚的4.43MHz晶振X301工作，产生的副载波振荡信号对PAL色度信号进行同步解调，输出R-Y、B-Y两个色差信号，分别从（30）、（31）脚输出，进入基带延迟线N304（TDA4665） 的（16）、（14）脚。TDA4665引脚功能及实测数据如下表所示。

　　两个色差信号在其内部分别经1行延迟、运算，从（11）、（12）脚输出无相位失真的色差信号，再送到TDA8361的（29）、（28）脚，进入增益控制放大电路，该电路受TDA8361的（26）脚的直流电压控制（由CPU的（38）脚控制），控制R-Y、B-Y放大器的增益，使R-Y、B-Y幅度变化，而色差信号幅度的大小反映了图像彩色饱和程度。因此，TDA8361的（26）脚直流电压的调整就可实现色饱和度控制。经色饱和度控制放大的R-Y、B-Y色差信号进入色差矩阵电路，解调出G-Y色差信号，此时，三个色差信号送往R、G、B矩阵电路，并与亮度通道的亮度信号Y共同作用下，解调出R、G、B三基色信号，分别从TDA8361的（20）、（19）、（18）脚输出，加到末级视放电路。

　　当接收NTSC-M4.43或者NTSC制式信号时，芯片内会自动根据色同步信号选择晶振X301或X302接入电路，产生合适的副载波振荡信号，供给同步解调电路解调出R-Y、B-Y色差信号。由于这两种制式都不需要延迟，所以此时（28）～（31）脚没有信号出入，信号直接通过内部的开关进入彩色放大和矩阵电路。为了保证色调正常，CPU的（39）脚可以通过TDA8361的（27）脚实现色调控制。

　　提示与引导TDA8361不能解调SECAM信号，它的（32）脚是空的。TDA8362也不能独立对SECAM色度信号进行解码，但可从（32）脚输出识别信号和副载波参考信号：PAL、NTSC制式时低于2V，SECAM制式时大于4V。对SECAN制式信号的解码是外部专用集成电路（如TDA8395）完成的。
