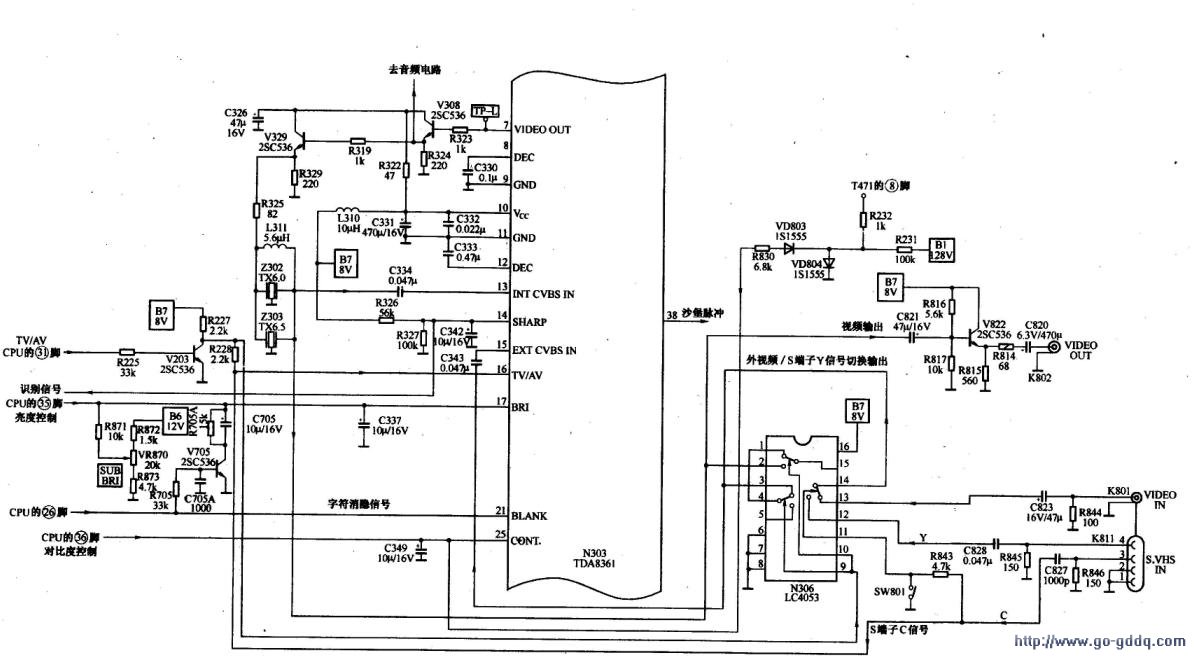

亮度信号处理电路如下图所示。

　　1.亮度信号处理电路
　　
　　TDA83621的（7）脚输出的视频信号及第二伴音中频信号经射随器V308进行缓冲放大及阻抗变换后，从发射极输出，并被分成两路，一路送入伴音处理电路。另一路经V329缓冲和L311、2302 （6.OMHz）、2303 （6.5MHz）等伴音中频陷波器去除伴音中频信号后，得到内视频信号（CVBS），一方面经耦合电容C334加至TDA8361的内CVBS信号输入端（13）脚，作为机内视频信号输入；另一方面经C821耦合、V822缓冲，由C820输出视频信号，从视频输出VIDEO OUT端子输出。

　　另外，AV状态下的视频输入转换由电子开关LC4053完成，LC4053真值表如下表所示。

　　VIDEO IN端口输入的机外CVBS信号，经C823加至LC4053的（13）脚，S端子的Y信号经C828加至LC4053的（12）脚，S端子的C信号经C827加到TDA8361的（16）脚。

　　LC4053的（11）脚为控制信号，用以控制LC4053的（14）脚是接通（13）脚输入的视频信号还是（12）脚输入的S端子Y信号。当CPU的（31）脚为低电平时，V203截止，其集电极为高电平（8V），加到LC4053的（11）脚，LC4053的（14）脚输出的是（13）脚输入的视频信号。当插入S端子时，开关SW801接通，使LC4053的（11）脚为低电平，（14）脚输出的是（12）脚输入的Y信号，达到了外接视频信号和S端子Y信号切换的目的。

　　LC4053的（14）脚输出的信号经C343耦合加到TDA8361的（15）脚，作为外视频输入；内视频由TDA8361的（13）脚输入，均加至TDA8361内的视频信号输入选择开关；TDA8361的（16）脚输入的S端子C信号加至TDA8361内的色度信号选择开关。两开关的工作状态受TDA8361的（16）脚输入电压的控制，实际决定于CPU的（31）脚TV/AV脚输出电平，当CPU的（31）脚为高电平时，V203导通，其集电极为低电平，使TDA8361的（16）脚电压小于0.5V，视频信号选择开关选择机内（TV）视频信号；当CPU的（31）脚为低电平时，V203截止，TDA8361的（16）脚电压为高电平（8V），选择开关选择机外（AV）视频信号或S端子的Y信号。机内/机外视频选择情况如下表所示。

　　由TDA8361内部的视频信号选择开关选择输出的视频信号，分别被加到IC内的亮度信号通道和色度信号通道。在亮度通道中，视频信号经自动校准的色度陷波器（4.43MHz或3.58MHz，由视输入信号制式而定）去掉色度信号，取出亮度信号，然后经自动校准的亮度延迟线将亮度信号延时后，再送入峰化电路进行峰化处理，即勾边处理，以增加图像清晰度。

　　从TDA8361的（14）脚外接R326、R327分压获得的直流电压信号，该信号用于控制IC内峰化放大器的增益，即控制勾边程度。经峰化处理后的亮度信号再送至基色矩阵电路，与色差信号进行矩阵运算后合成R、G、B三基色信号。

　　TDA8361的（17）脚为亮度控制端，由CPU的（35）脚控制，TDA8361的（25）脚为对比度控制端，由CPU的（36）脚进行控制。

　　2.自动对比度限制电路
　　
　　该机设有自动对比度限制电路，当屏幕亮度在正常范围内时，显像管阳极电流较小，VD803负端的电压较高，VD803截止，自动对比度限制电路不起作用；当屏幕过亮时，显像管阳极电流也较大，使R231两端电压增大，导致VD803负端电压下降，因此，VD803导通，显像管使TDA8361的（25）脚电压下降，经内部电路调节，使图像的对比度下降，限制了显像管阳极电流的上升，使屏幕对比度保持在一定范围内。
