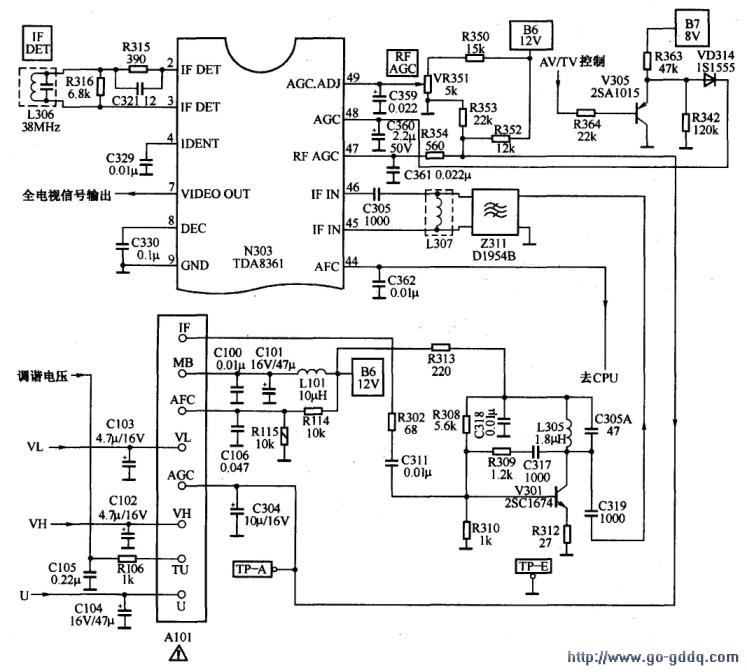

图像中频处理电路如下图所示。

　　1.视频检波电路
　　
　　从高频头IF输出的中频信号经C311耦合，加到预中放管V301的基极，放大后的信号从V301集电极输出，再经C319进入声表面波滤波器Z311，经Z311滤波后，送到TDA8361的（45）、（46）脚。

　　TDA8361内部的视频检波电路采用的是同步检波电路，第三级中频放大器输出的中频信号，一路经调谐放大器放大后再经限幅器变成38MHz等幅开关信号，送到同步检波器。

　　TDA8361的（2）、（3）脚外接谐振线圈L306，调节L306磁心，可选出38MHz中频参考载波，使得同步检波器输出最大检波电压。中频放大器输出的另一路信号直接送到同步检波器。在同步检波器中，两信号相乘解调出视频图像信号（CVBS）。视频信号经低通滤波器去掉载波等高频分量后，再经缓冲放大器从（7）脚输出视频全电视信号。同时，TDA8361内部的CVBS信号还经低通滤波器送到AGC电路和视频识别电路。

　　2.AGC电路
　　
　　TDA8361检波输出的视频信号还送入中频AGC电路，产生中频AGC电压去控制中频放大器的增益。（48）脚外接电容C360为中频AGC滤波器，中频AGC直流电压同时送到RF AGC电路，产生的射频AGC电压由（47）脚输出，送至高频调谐器的AGC端。（49）脚外接电位器VR351为射频AGC延迟调整电位器，用来调节延迟量，从而决定高放AGC的起控点。

　　提示与引导TDA8361的（48）脚还外接了控制管V305，当机器处于AV状态时，CPU的（30）脚的AV/TV控制信号为低电平，V203截止，V203集电极的高电平使V305导通，AGC端电压为零，使整个中放电路停止工作。

　　3.AFT（自动频率控制）电路
　　
　　TDA8361的AFT电路采用双差分正交相位鉴相器，中频放大后的图像中频信号一路经90°移相电路加到鉴相器，另一路经限幅放大后的38MHz中频信号也送到鉴相器，在鉴相器中经90 °移相的图像中频信号与经限幅后的38MHz参考信号相乘，产生与频率差成正比的AFT控制误差电压。AFT控制电压经取样/保持电路，去掉图像信号对AFT电压的影响后，经放大后从TDA8361的（44）脚输出，送入CPU，去控制高频头的准确调谐，从而使IF端输出的图像信号始终为38MHz。

　　提示与引导  由于TDA8361内部有准确的90 °移相电路，因此仅用一个38MHz调谐电路L306，就可以完成图像检波和AFT两个中周的功能，从而使IC外围电路更加简洁，并可降低故障率。
