海信TC2971彩电伴音电路工作原理
来源:本站整理  作者:佚名  2011-01-11 10:17:51

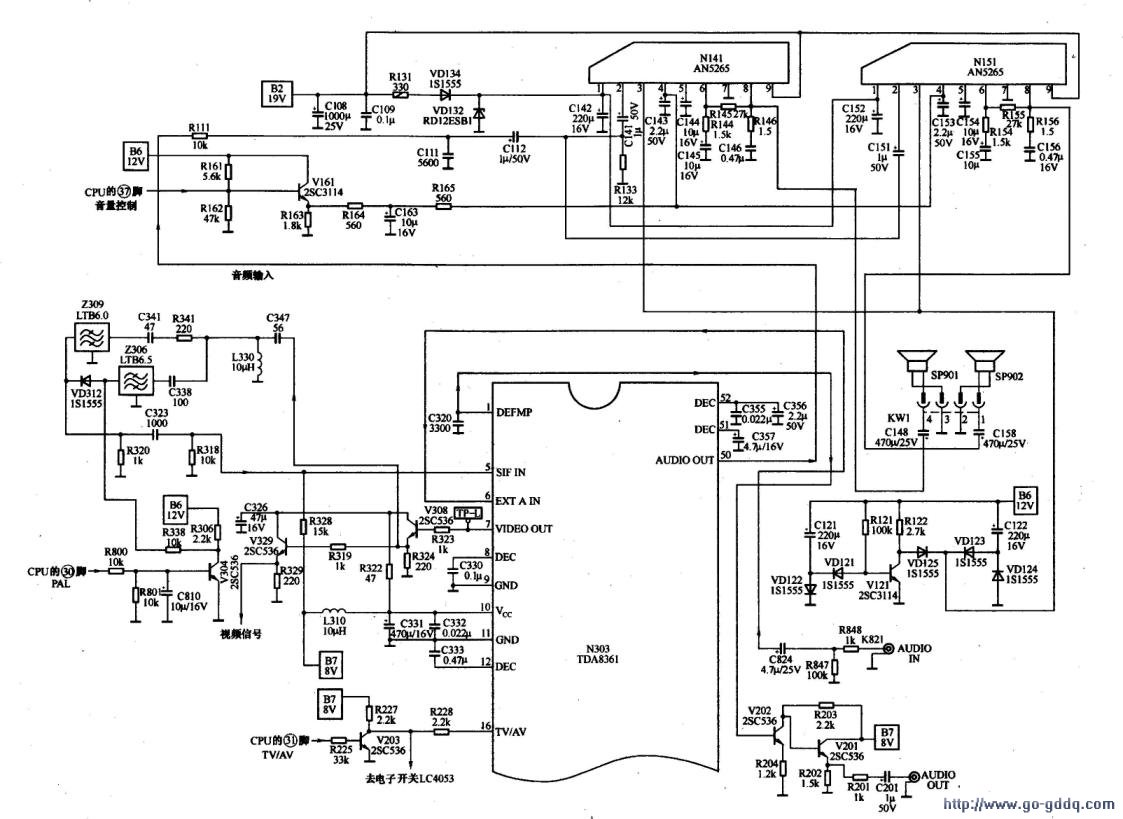

  伴音电路如下图所示。

  1.伴音解调电路

  本机伴音解调过程在N303 (TDA8361)内部完成,采用PLL(锁相环)解调方式,电路信号流程如下:TDA8361的(7)脚输出的CVBS信号经V308缓冲,由C341、C338耦合分别进入2309 (6.OMHz)、2306 (6.5MHz)陶瓷滤波器滤波,选出6.OMHz、6.5MHz的第二伴音中频信号,经C323进入TDA8361的(5)脚。

  Z306用于选出6.5MHz的信号。PAL-D/K制式时,CPU的(30)脚输出低电平,V304截止,其集电极为高电平,VD312正向导通,2306选出的6.5MHz信号进入TDA8361的(5)脚;PAL-I制式时,V304导通,VD312截止,6MHz信号进入TDA8361的(5)脚。

  提示与引导  由(5)脚送入的伴音中频信号又被送入伴音中频限幅放大器,经限幅放大后送入PLL(锁相环)调频解调电路进行解调,这与一般机型常用的斜率鉴频器(如TA7680的伴音鉴频器)相比,具有自动调谐,不需外部调整,省去了斜率鉴频器常用的外接900鉴频移相线圈。

  在(5)脚输入4.2~6.9MHz的频率范围内,TDA8632的PLL调谐器可自动调谐到(5)脚输入的第二伴音中频信号的中频上,并能从第二伴音中频信号中解调出所需的伴音音频信号。PLL解调器输出的伴音音频信号经TDA8361的(1)脚外接的C320去加重电容进行去加重处理,恢复到原来的音频频谱特性。PLL调频解调器输出的伴音音频信号分成两路:一路加到TDA8361内的音频信号选择开关作为机内(TV)伴音音频信号;第二路从(1)脚输出音量不可调的伴音音频信号,经V202加到音频输出射随器V201的基极,经缓冲放大后从V201发射极输出,然后经C201耦合,加至AV端子的音频信号输出端AUDIO OUT,作为机内伴音输出信号。

  2.机内,机外音频信号选择

  前面已提到,第一路伴音音频信号被送至机内音频信号选择开关,同时由AV端子AUDIOIN端输入的单声道音频信号经R848、C824耦合加到TDA8361的(6)脚(外音频信号输入端),然后再送入TDA8361音频信号选择开关的外(AV)音频信号输入端。音频信号选择开关选择哪一路信号进入音频放大级,取决于TDA8361的(16)脚电压,实际决定于CPU的(31)脚TV/AV脚输出电平,当CPU的(31)脚为高电平时,V203导通,其集电极为低电平,使TDA8361的(16)脚电压小于0.5V,音频信号选择开关选择机内(TV)伴音加到音量控制放大器;当CPU的(31)脚为低电平时,V203截止,TDA8361的(16)脚电压为高电平(8V),选择开关均选择机外(AV)音频信号加到音量控制放大电路。机内/机外音频选择情况如表所示

  进入TDA8361的(5)脚的还有经R318、R328分压获得的直流电压信号,该信号用于控制TDA8361内部的音频前置放大器,该电压过低将造成伴音小或无伴音。

CPU的(31)脚 TDA8361的(16)脚 音频信号选择
高电平 低电平 选择TDA8361的(5)脚输入的机内音频信号
低电平 高电平 选择TDA8361的(6)脚输入的机外音频信号

  重点提示实际上,TDA8361的(16)脚电压不仅决定机内、外音频信号的选择,而且还决定机内、外全电视信号、机外亮度信号、色度信号的选择。这种将音、视频TV/AV转换开关也集成在主芯片的做法,不仅被TDA8361采用,目前在诸如LA76810、TB1238、VCT3803A等芯片中也被广泛使用。

  海信TC2971型彩色电视机由于AV状态只有一路音频信号输入,因此,可以采用TDA8361内部的转换开关,若是外部AV端子以双声道方式输入,则需外设专用的电子开关,实际上,该机的视频信号的转换就是利用了外部的电子开关N306 (LC4053)来完成转换任务的。

  3.音频功放电路

  音频功放电路‘由两块AN5265完成,AN5265是松下公司生产的伴音功放集成电路,内含直流音量控制电路与音频放大输出电路及静音控制电路等。AN5265的引脚功能及实测数据如下表所示。

脚号 引脚名 功能 直流电压(V)
无信号 有信号
1 VCC1 电源 9.3 9.3
2 IN 音频信号输入 4.1 4.1
3 MUTE 静音控制输入 2.8 O
4 VOL 音量控制输入 0 3.2
5 FIL 滤波 8.3 8.3
6 FEDB 反馈 8.4 8.4
7 GND O O
8 OUT 音频信号输出 8.5 8.5
9 Vcc2 19V电源 19 19

  TDA8361的(50)输出的音频信号经R111、C112分成两路,分别经C141、C151加到两个音频功放集成块AN5265的(2)脚,在内部经直流音量控制和音频放大后由(8)脚输出,经输出耦合电容C148、C158推动扬声器工作。

  CPU的(37)脚输出的PWM调宽脉冲,经V161电平转换和R164、C163、R165、C143、C153低通滤波后,转换成直流控制电压,加到AN5265的音量控制端(4)脚,用以控制音频信号的大小。

  V121及外围元件构成关机静音电路。由于伴音通道供电电源都采用大容量的电解电容进行滤波,在关机时电源断开瞬间、大电解电容上的电荷释放需要一定时间,所以伴音通道在短期内还具有放大能力,而关机动作所产生的脉冲干扰信号,将会串入伴音通道。

  当彩色电视机正常工作时,12V电压经R121、VD121、VD122分压,使V121饱和导通,其集电极输出低电平,使AN5265的(3)脚静音输入端为OV,AN5265正常工作;当遥控关机或直接关机时,12V降为OV,但由于C121、C122上充有12V的电压,经R122、VD125使AN5265的(3)脚电压上升为3V左右,切断AN5265内部的音频信号,达到关机静音的目的。
