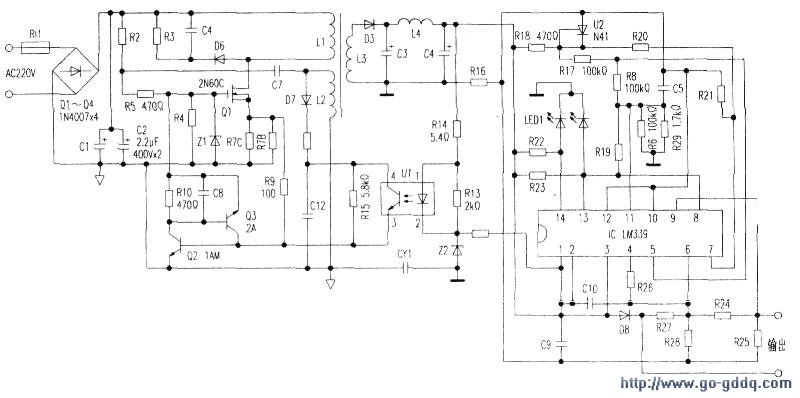

海洋王MSL4710/4721/JW7500型充电器是新型固态强光灯（该强光灯被广泛使用在电力系统的事故抢修和防汛查险等）专用充电器，输入电压AV85-250V50/60Hz.输出电压DC4.4V。输出电流900mA。根据实物测绘出工作原理图（见附图）及测量数据（见附表）

　　工作原理：当接人220V交流电时。电源经保险管RL1、D1—D4整流和C1、C2滤波。得到300V左右的直流电压分别送到脉冲变压器T的初级绕组L1加到场效应管Ol的D极，R3、C4、D6组成消除L1绕组上的反峰电压电路。另一路经启动电阻R2和R5、R4组成的G极偏置电路为G极提供一个正向偏置电压（Z1是G极的稳压管）。Ql导通。脉冲变压器T初级线圈中电流经开关管D、S极R7C、R7B到地形成回路。脉冲变压器反馈绕组L2上感应出电压，通过C7、R5、R4反馈到场效应管Q1的G极。由于正反馈使Q1迅速进入饱和区；与此同时，反馈绕组产生的感应电压经D7、R12整流限流为光电耦合器U1（4）脚提供电源，同时向C7充电，使场效应管Q1逐渐退出饱和区，反馈绕组感应的负反馈电压，使Q1迅速截止。在Q1进入截止期间。脉冲变压器次级绕组L3上感应输出电压经二极管D3整流，C3和L4、c4组成的滤波电路输出436V的直流电压。稳压电路主要由‘U1和Q2、Q3等组成，当充电器电压输出过高或过低时。通过E14、U1、Q2、Q3，控制场效应管Q1导通时间缩短。保证充电器输出电压稳定。

　　LM339内部有四个电压比较嚣。担负着过充。短路保护和显示电路。指示灯LED1（红）作电源指示，LED1（绿）作充电指示。LM339电压比较器引脚实测数据见附表所示。
