一、原理
　　

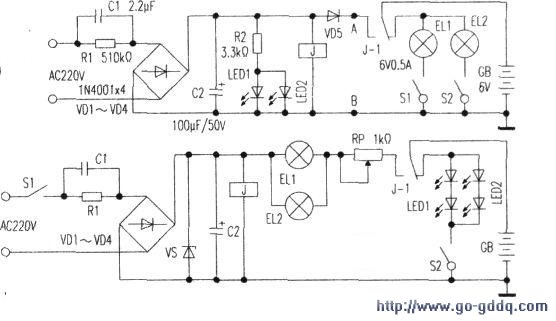

　　上图中，220V交流电源经Cl降压（RI为泄放电阻）、VD1—VD4整流、C2滤波给带有转换触点的电磁继电器J提供100mA左右的直流电流使其吸台。J—1导通。充电电路经VD5隔离为蓄电池GB充电。LED1、LED2亮。指示正在充电。市电停电时。J失电J—1回复到照明回路，断开充电电路。此时可分别接通S1、S2点亮白炽电珠EL1、EL2应急照明。

　　二、维修
　　
　　这款灯的故障多发生在降压电容C1和蓄电池GB上。C1失效时外壳出现裂痕或烧痕、内部断路。故障现象为A、B点无输出电玉。可选用耐压400V、1.0-2.2μF的涤纶电容代换（降压电容的容量与输出电流成正比，当交流输入电压为220V时：01μF为70mA；1.2μF为82mA；1.5μF为105mA；2.2μF为157mA）。这款灯的故障率最高的是6V2Ah的密封式蔷电油CB.且大都因电解液干涸而失效。

　　三、改进（改进后的电路见下图）
　　
　　1.照明：将6V0.SA白炽电珠EL改为φ5mm白光高亮度发光二极管LED.

　　原电路的两只EL在GB充足电的情况下可连续工作两小时，用串联的两只LED代替一只EL时耗电为20μA-30μA之间。可大幅度延长照明时间。

　　2.稳压与限流：图1中AB点电压在不接充电电路的情况下空载电压为30V，而且无论GB充满与否，其充电电流均在100mA左右。从而影响GB的寿命。

　　解决方法一是稳压，加装一只8V/1W的稳压二极管VS稳定A、B间电压；二是限流。用拆下的两只EL（并联）同100Ω2W电位器RP串联。代替VD5使充电电流手动可调。此时的EL亮度随充电电流变化而变，起到了充电指示的作用。
