一、遥控电路的组成

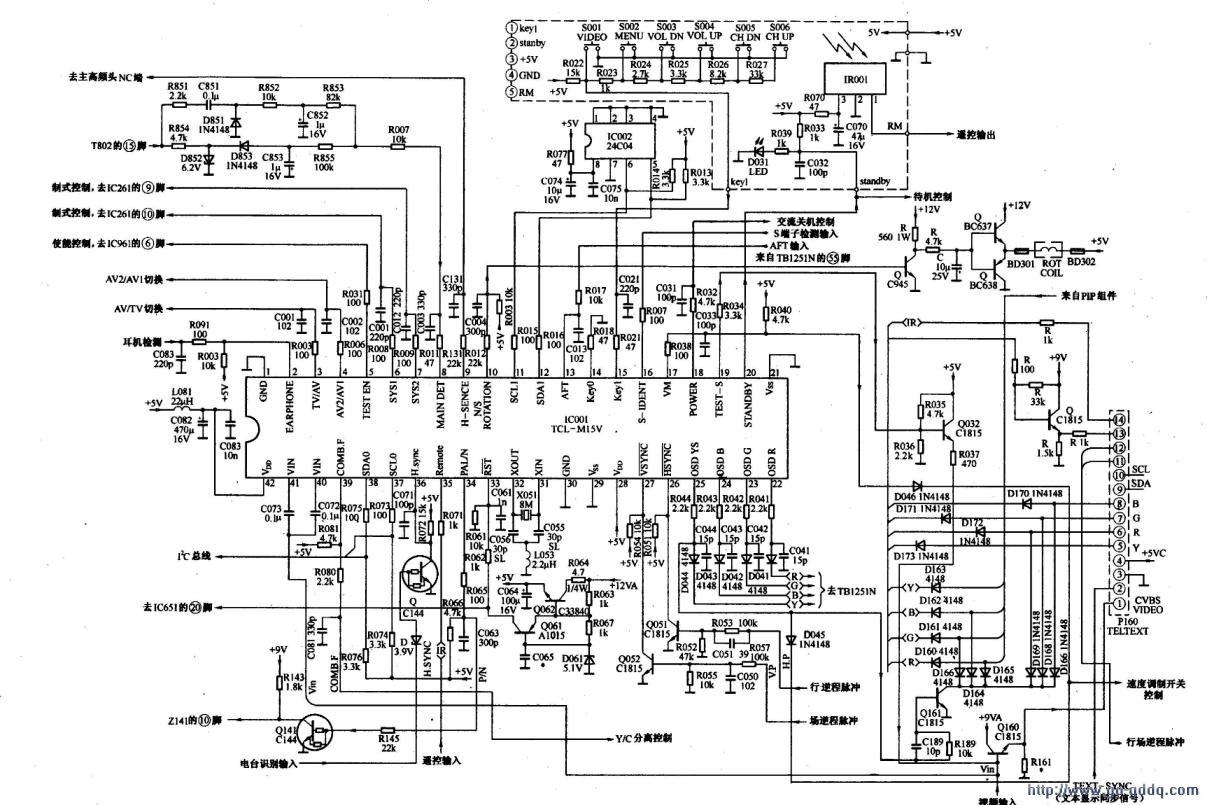

遥控电路由主控微处理器ICO01 （TCL-M15V）、存储器IC002 （24C04）和遥控信号接收器等组成。电路如下图所示。TCL-M15V的引脚功能如下表所示。
| 脚号 | 功能 | 脚号 | 功能 |
| 1 | 地 | 22 | R字符输出 |
| 2 | 耳机检测输入 | 23 | G字符输出 |
| 3 | TV／AV控制输出 | 24 | B字符输出 |
| 4 | AV2/AV1控制输出 | 25 | 字符消隐输出 |
| 5 | 使能控制 | 26 | 行同步输入 |
| 6 | 制式控制1 | 27 | 场同步输入 |
| 7 | 制式控制2 | 28 | 电源 |
| 8 | 电源检测 | 29 | 地 |
| 9 | 去主高频头NC端 | 30 | 地 |
| 10 | 地磁校正输出 | 31 | 外接晶振 |
| 11 | IIC总线时钟1 | 32 | 外接晶振 |
| 12 | IIC总线数据1 | 33 | 复位信号 |
| 13 | AFT信号输入 | 34 | 制式控制 |
| 14 | 键盘输入0 | 35 | 遥控输入 |
| 15 | 键盘输入1 | 36 | 电台识别信号输入 |
| 16 | S端子检测输入 | 37 | IIC总线时钟0 |
| 17 | 速度调制电路控制输出 | 38 | IIC总线数据0 |
| 18 | 交流关机控制输出 | 39 | Y/C分离控制 |
| 19 | 视频控制 | 40 | 视频输入 |
| 20 | 直流关机控制输出 | 41 | 视频输入 |
| 21 | 地 | 42 | 电源 |
二、CPU的基本工作条件
1.供电电路CPU的◎脚为电源供电端，‘由电源电路输出的+12V电压经Q062、D061稳压盾提供。
2.复位电路CPU的（33）脚为复位端，当电源刚接通时，Q061的集电极电压为OV，CPU处于复位状态，所有输出端清零，当Q061的集电极电压达到4.5V以上时，CPU的（33）脚呈现高电平，CPU工作，开始执行程序。
3.振荡电路CPU的（31）、（32）脚外接8MHz晶振X051，和内部电路共同产生的CPU所需的振荡信号，使CPU在时序脉冲的作用下工作。
三、操作指令电路
1.红外信号输入电路红外接收器IR001接收遥控器发射出来的红外信号，通过其内部解调和整形放大后，从（1）脚输出脉冲信号，经缓冲放大后，通过接插件送到CPU的（35）脚，经识别后进行相应的操作控制。
2.键盘操作电路CPU的（15）脚为操作按键指令输入脚，当按下按键时，CPU的（15）脚根据检测到的电平大小，经内部电路识别处理后，完成相应的功能。
