四、控制电路
　　
　　1.调谐选台电路
　　
　　背景知识  目前，大部分彩色电视机均采用电压合成调谐式高频头来实现电视信号的接收，这种高频头是利用变容二极管的结电容随加在变容二极管两端的反向电压（调谐电压）的变化而变化，从而改变本振回路的振荡频率，实现调谐接收。一般是由CPU给出频段控制电压和调谐电压来分段实现调谐选台任务，并把各频道对应的调谐电压数据储存于存储器中，供以后直接取出使用。电压合成式高频头易受温度、电压等因素影响，其调谐稳定度不高，而引起频率漂移，且控制难度较大，必须在中放电路设置AFT电路，检出频率误差电压，直接加在高频头AFT端子或通过CPU去校正高频头调谐端子VT的调谐电压，以保证高频头内本振电路频率的稳定性。

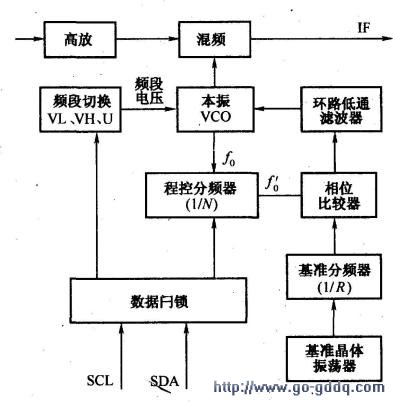

　　为解决电压合成调谐式高频头的缺陷，该机采用了频率合成式高频头来完成调谐选台任务，频率合成式高频头基本组成如图所示。

　　频率合成式高频头采用了锁相环（PLL）技术，不再由CPU直接提供高频头的频段、调谐电压，而是由CPU通过IIC总线向高频头内接口电路传送波段数据和分频比数据，于是高频头内的程控分频器等电路对本振电路的振荡频率进行分频，再与一个稳定度极高的基准频率在相位比较器内进行比较。若两者有频率或相位的误差时，则立即产生一个相位误差电压，经环路低通滤波后去改变本振VCO的频率，直至两者相位相等。此时的本振频率即被精确锁定在所收看的频道上，也就是说，高频头内的本振电路的振荡频率一直跟踪电视台的发射频率，故接收特别稳定。

　　该机为画中画彩色电视机，故需要两只频率合成式高频头，主、副高频头工作原理完全相同。

　　2.自动搜索电路
　　
　　在自动搜索过程中，需要有电台识别信号（行同步信号）和AFT信号，由于频率合成式高频头不再由CPU直接提供高频头的频段、调谐电压，而是由CPU通过I2C总线向高频头内接口电路传送波段数据和分频比数据，因此，在FS式调谐系统中，还需要IIC总线的控制才能完成自动搜索过程。

　　CPU收到自动搜台指令时，CPU的（37）、（38）脚输出的时钟脉冲与数据脉冲分别送到高频头的SCL、SDA脚。CPU输出的数据主要有频段切换数据和程控分频器的分频系数数据。自动搜索选台时，CPU的（38）脚输出不断变化的数据，因而程控分频器的分频系数不断变化，本振频率也不断变化，当本振频率变到某一频率，电视屏幕出现图像信号时，视频信号经分离出的行同步信号加到CPU的（36）脚，当CPU检测到（36）脚有行同步信号输入时，则放慢搜索速度，以便进行下一步精确调谐，这时，CPU开始检查（13）脚输入的AFT电压（来自TB1251N的（55）脚），直至检测出的AFT电压处于中间值，此时，CPU确认所要找的一个频道已准确调谐，把分频数据存入存储器，然后开始搜索下一个电台信号。

      3.地磁校正电路

　　背景知识  当电视机放在受磁场影响的方向时，有时会发生画面倾斜现象，其原因是地磁场的磁极与偏转磁场的磁极形成一定的角度后，在磁场力的相互排斥或吸引力的作用下产生的。为了校正这种现象，该机设置有地磁校正电路。

　　CPU的（10）脚为倾斜校正输出脚，输出的倾斜校正信号通过控制三只驱动管的导通与截止程度，即可控制流过倾斜线圈（安装在显像管锥体）中电流的大小和方向，也就改变了偏转线圈中磁场的分布，达到地磁校正的目的。

　　五、屏显电路
　　
　　自场输出集成电路TA8427K的（7）脚输出的场逆程脉冲，经Q052倒相放大，送到CPU的（27）脚，以确定图像扫描的开始。取自行输出变压器T461的（8）脚的行逆程脉冲，经Q051倒相放大送到CPU的（26）脚，用于判断图像扫描的纵向位置。CPU采用内置式字符时钟信号发生器，无需外接字符时钟信号振荡网络。字符时钟信号经分频和整形后，送至字符发生电路，以控制字符读出速度。显示的字符形状数据存储在CPU内部的ROM中，在字符显示期间，按时钟脉冲节拍可读出ROM中的字符数据，R、G、B字符脉冲和字符消隐脉冲分别由CPU的（22）、（23）、（24）、（25）脚输出，去TB1251N，与图像R、G、B信号进行切换处理。
