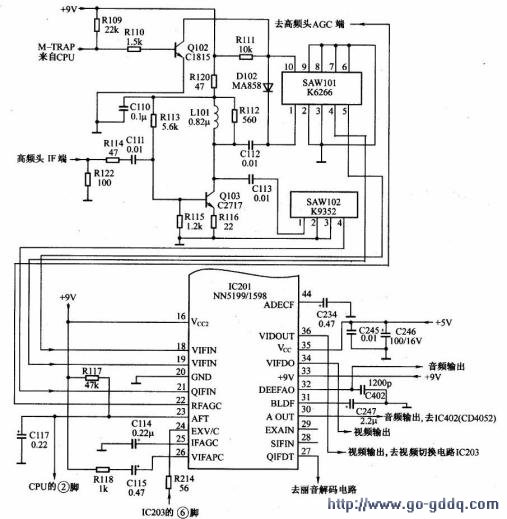

图像/伴音中频处理电路如下图所示
　　
　　1、图像中频处理电路
　　
　　（1）图像中频输入电路由高频调谐器的IF端输出的中频信号，经C111耦合到预中放管Q103的基极，经Q103放大后的中频信号从集电极输出，R112与L101为Q103的集电极负载，主要起高频补偿的作用，Q103集电极输出的图像中频与伴音第一中频信号，经C112耦合到图像中频声表面滤波器SAW101的（1）脚，经SAW101滤波后，分离出图像中频信号，由SAW101的（4）、（5）脚输出，加到NN5199 （NN5198）的（18）、（19）脚。

　　提示与引导  本机为多制式彩色电视机，根据信号制式不同，中频电路特性需要改变，其工作过程是：当CPU的（7）脚输出低电平时，Q004截止、Q102导通。

　　Q102导通后，使D102正极变为低电平，D102截止，从预中放管Q103的集电极输2.伴音中频处理电路出的信号只能从（1）脚送进SAW101，SAW101的（4）、（5）脚输出的图像中频带宽约为6MHz（ 38～32MHz），此时适用于D/K、B/G和I制信号；当CPU的（7）脚输出高电平时，Q004导通、Q102截止，D102的正极变为高电平，D102导通，从Q103的集电极输出的信号可从（1）、（10）脚送进SAW101，SAW101的（4）、（5）脚输出的图像中频频带减小，图像中频带宽约为4.3MHz（ 38～33.7MHz），此时适用于M制。

　　（2）视频检波电路
　　
　　视频检波采用PLL同步检波方式，它具有检波失真小、伴音与彩色副载波的差拍干扰小的特点，同步检波所必需的38MHz基准频率由内置晶振产生，并受APC鉴相器的控制。具体工作过程是：从NN5199 （NN5198）的（18）、（19）脚输入的图像中频信号，经过中频放大、APC控制和视频检波得到全电视信号，再经噪声倒相处理和视频转换开关切换后，从（36）脚输出。

　　（3） AGC电路
　　
　　NN5199 （NN5198）检波输出的视频信号还送入中频AGC电路，产生中频AGC电压去控制中频放大器的增益，（25）脚外接电容C114为中频AGC滤波器，中频AGC直流电压同时送到RFAGC电路，产生的射频AGC电压由（22）脚输出，送至高频调谐器的AGC端。

　　（4） AFC电路
　　
　　NN5199 （NN5198）的AFC电路采用双差分正交相位鉴频器，该电路要求进入视频同步检波器的38MHz图像中频载频，一路经限幅放大，以方波的形式进入鉴频器（APC）；另一路由VCO产生的基准频率，经移相90°后送往鉴频器。（23）脚为AFC电压输出端，送住CPU的（2）脚，完成调谐跟踪，使高频头IF端输出的图像中频始终为38.OMHz。

　　2.伴音中频处理电路
　　
　　由预中放管Q103的集电极输出的图像中频信号和第一伴音中频信号还经C113耦合到伴音声表面波滤波器SAW102的（1）脚，经SAW102滤波后，分离出第一伴音中频信号，由SAW102的（4）脚输出，加到NN5199 （NN5198）的（21）脚，经伴音中频放大、检波和伴音准分离开关切换后，由带通滤波器取出相应制式的准分离第二伴音中频信号。

　　对于具有丽音功能的创维SN10机型，从NN5199 （NN5198）的（27）脚输出的第二伴音中频信号，加到丽音解调电路IC404 （MSP3410D）（58）脚；对于非丽音的创维SN10机型，由NN5199 （NN5198）带通滤波器输出的第二伴音中频信号经限幅放大及PLL同步检波器检出音频信号，再经放大后，由（30）脚输出TV音频信号，经C401耦合到AV/TV音频切换电路IC402（CD4052）的（1）、（12）脚。
