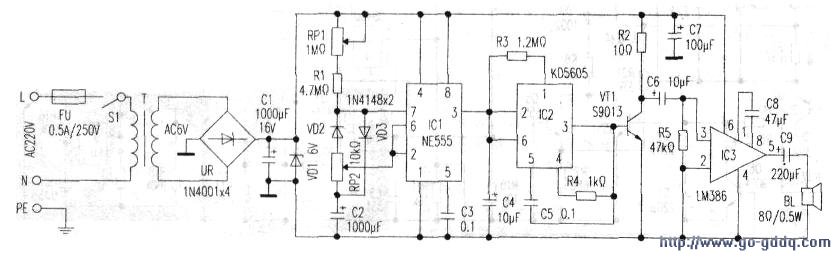

相关电路见附图。

　　工作原理
　　
　　该电子驱鼠器由电源电路、定时电路、猫叫声电路、功率放大器电路四部分组成。

　　接通电源开关S1，220V市电经熔断器FU、变压器T降压为AC6V.经整流桥FU、电容C1整流滤波，VD1稳压为+6V给给机供电。

　　刚开机时由于电容C2t两端电压不能突变，集成块IC1（2）、（6）脚为低电平，（3）脚输出高电平，该高电平加至IC2（2）脚。猫叫声专用集成、块IC2受触发启动，由（3）脚输出猫叫声信号。并经三极管VT1和音频功放集成块IC3放大后，由扬声器发出逼真的猫叫声。IC1（2）、（6）脚随着C2端电压升高，当升高到约4V时（2/3VCC）IC1（3）脚由高电平变为低电平，IC2（2）脚低电平。

　　（3）脚无输出。VT1、IC3停止工作，猫叫声停止。此时已充足电的C2通过RP2、VD2、IC1（7）脚内部电路放电。当放电使ICl（2）、（6）脚电压下降至2V（1/3Vcc）时电路翻转，IC1（3）脚又输出高电平启动IC2、IC3输出信号，由BL发出猫叫声。如此反复起到驱鼠的作用。调节RP2可改变猫叫声的间隔时间。
