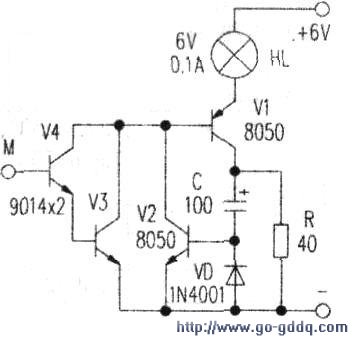

电路见附图。是一种单稳态电路。
V1、V2组成模拟可控硅。由C隔直。不触摸M时。V1、V2不导通。HL也不亮。当用手摸触M点时。人体感应杂散电信号使v3、v4导通。Vl也导通。C被充电,充电电流流经V2.V2也导通。HL亮。人于离开M点后,C的充电电流使V1、V2维持导通。HL继续点亮。经过一定的延时。C充电结束。V2截止,V1也截止;HL灭。C上的电荷经R、VD迅速放电。等待下一次触发充电。
电路仅用8个分立元件。R是非用不可的。当HL熄灭时。由VD组成快速放电电路。同时在守候时泄放vI的穿通电流到电源负极。否则穿透电流长时间对C充电会使电路失效(C充满电后V1V2不能导通)。按附图的元件值,在触摸M后HL亮4s。C改用330μ亮12s。
R取值为33Ω-3kΩ。R值增大HL亮的时问变短。同时HL是逐渐暗下来直至熄灭若用低压试电笔(手拿塑料笔身)碰触一下M,HL即亮,可见触摸灵敏度是很高的。
电路在未触发时,各晶体管均处于截止状态,其耗电甚微。
