KT-1型烟雾机的工作原理分析
来源:本站整理  作者:佚名  2011-01-14 07:53:07



  电路原理:

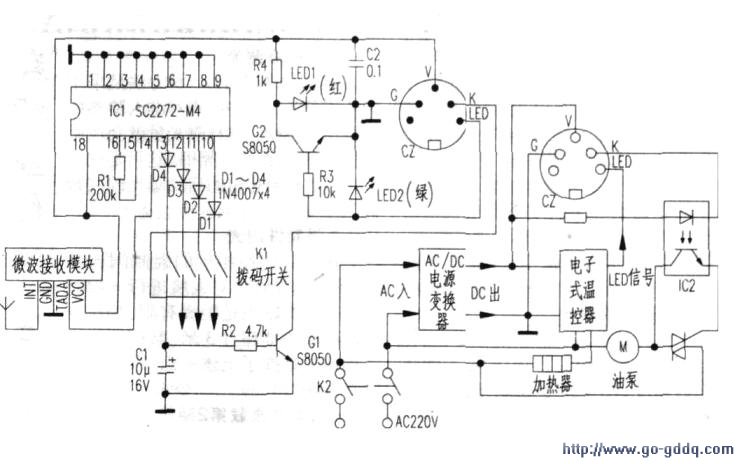

  测绘该机主控电路部分如下图所示。电路主控无线信号接收与解码部分与图1采用之元件相同:只是在原IC基础上。又对解码IC进行潜在功能的扩充利用。即利用IC1(10)-(13)输出脚,可输出不同时序的预编码脉冲。再通过拨码开关K1来选择地址,来解调出专用遥控器上的多路控制,从而适应多台烟雾机实现排序启动的需要。以更加扩大动态效果。经拨码开关K1选择信道而闭合某路开关后。输出信号再经D1—D4及C1整形处理。其中一路驱动G1管导通:于是又让其c极连接主机内的光电耦合器和可控硅元件导通。

  使机内油泵通电工作。进行喷烟。其他几路分别控制另外相同电路,驱动喷烟雾。

  另外。电路中的G2管与LED1、LED2组成加热器指示电路,在加热器预热中。来自主机内的电子式温控电路无指示电压输出至插头LED端线上,此时则G2管截止而LED1管发光作出正在预热中的指示。若加热器温度达到并恒温态保持时,LED线端就会由温控电路输出一个3V左右直流电压,直接驱动LED2管发光作出待机状态工作指示:同时该电压亦使得G2管进入饱和导通,以此短接LED1管两端的电压而熄灭。

[1] [2]  下一页
