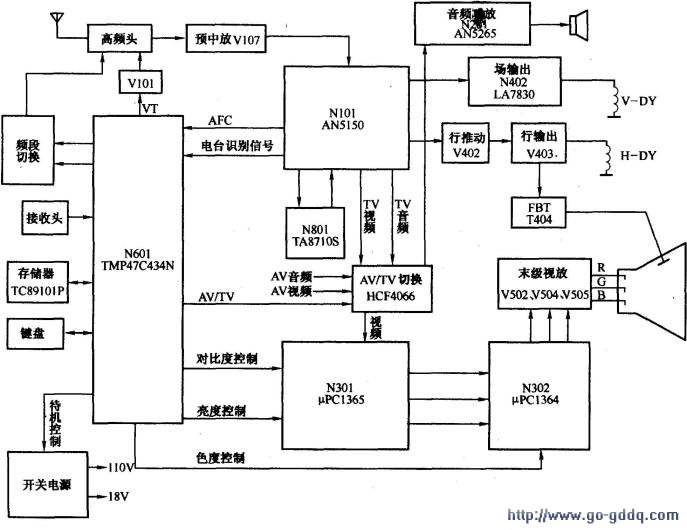

用AN5150+μPC1365两片机心的康佳T953H型彩色电视机整机主要电路组成如图所示。从图中可以看出，康佳T953H彩色电视机主要由电子调谐器、图像／伴音／行场小信号处理集成电路Nl01（AN5150）、亮度／色度信号处理电路N301（μPC1365）、SECAM色度信号处理N302（μPC1364）、音频功放N201（AN5265）、末级视放、行输出、场输出N402（ LA7830）、微处理器N601 （TMP47C434N）、存储器N602 （TC89101P）和开关电源等几部分组成。
