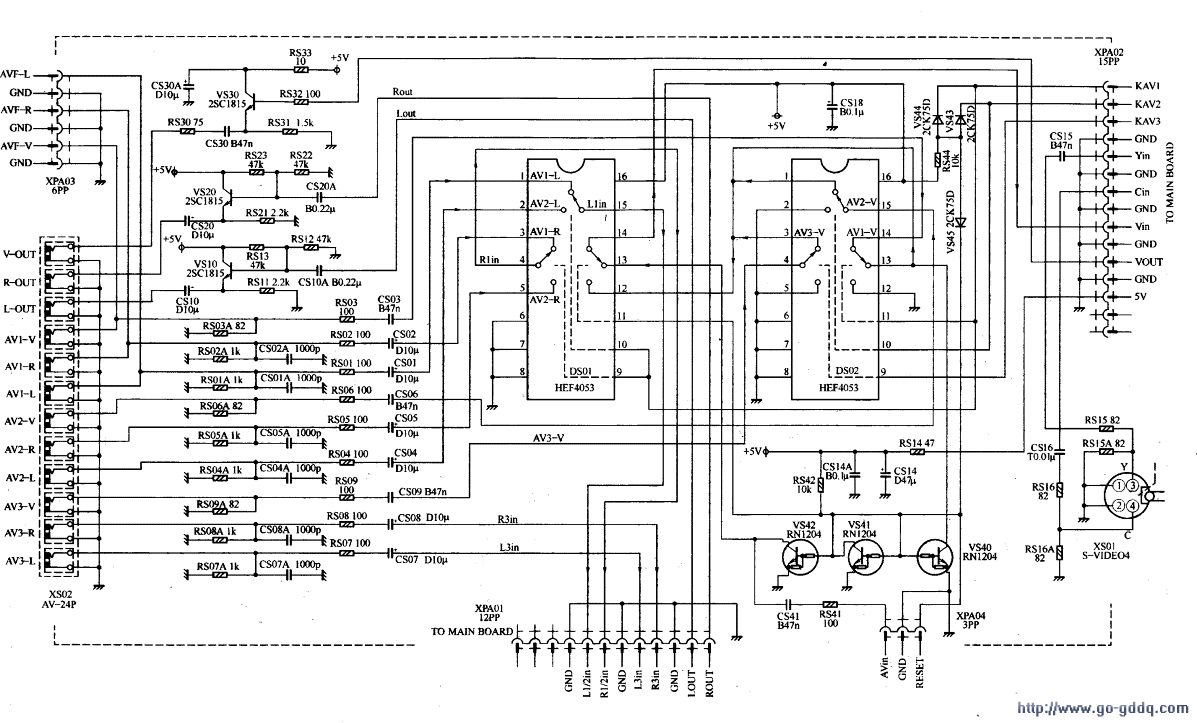

AV/TV切换电路以DS01 （HEF4053）、DS02 （HEF4053）为核心构成，电路如下图所示。
1.音频AV1/AV2切换电路
音频AVl/AV2切换电路以DS01 （HEF4053）为核心构成，其逻辑控制真值表如下表所示。
| 控制信号 | 开关接通情况 | ||||
| 9 | 10 | 11 | 和(4)脚（AVI/AV2-R输出）接通的脚是 | 和(15)脚（AV1/AV2-L输出）接通的脚是 | 和⑩脚（A视频输出）接通的脚是 |
| L | L | L | (5)脚（AV2-R输入） | (2)脚（AV2-L输入） | (12)脚（AV1/AV2/AV3视频输入） |
| L | L | H | (5)脚（AV2-R输入） | (1)脚（AV2-L输入） | (13)脚（存储卡视频输入） |
| L | H | L | (5)脚（AV2-R输入） | (1)脚（AV1-L输入） | (12)脚（AV1/AV2/AV3视频输入） |
| L | H | H | (5)脚（AV2-R输入） | (1)脚（AVl-L输入） | (13)脚（存储卡视频输入） |
| H | L | L | (3)脚（AV1-R输入） | (2)脚（AV2-L输入） | (12)脚（AV1/AV2/AV3视频输入） |
| H | L | H | (3)脚（AV1-R输入） | (2)脚（AV2-L输入） | (13)脚（存储卡视频输入） |
| H | H | L | (3)脚（AV1-R输入） | (1)脚（AV1-L输入） | (12)脚（AV1/AV2/AV3视频输入） |
| H | H | H | (3)脚（AV1-R输入） | (1)脚（AV1-L输入） | (13)脚（存储卡视频输入） |
DS01 （HEF4053）的（9）、（10）、（11）脚为控制脚。其中，（9）脚用于控制（4）脚和（3）脚或（5）脚的接通情况，当（9）脚为低电平时，（4）脚和（5）脚接通，当（9）脚为高电平时，（4）脚和（3）脚接通；（10）脚用于控制（15）脚和（1）脚或（2）脚的接通情况，当（10）脚为低电平时，（15）脚和（2）脚接通，当（10）脚为高电平时，（15）脚和（1）脚接通：（11）脚用于控制（14）脚和（12）脚或（13）脚的接通情况，当（11）脚为低电平时，（14）脚和（12）脚接通，当（11）脚为高电平时，（14）脚和（13）脚接通。DS01 （HEF4053）的（6）脚为禁止脚，当该脚为高电平时，禁止所有引脚接通。
AV1、AV2输入的左右声道音频信号经DS01（ HEF4053）切换后，从（4）脚输出AVl/AV2-R音频信号，加到音效处理电路N606 （TDA9859）的（32）脚；从（15）脚输出AVl/AV2-L音频信号，加到N606 （TDA9859）的（1）脚。在N606 （TDA9859）内部，再和AV3音频信号、TV音频信号进行切换。
DS01 （HEF4053）的（9）、（10）、（11）脚为切换控制端，其中（9）、（10）脚由CPU的（5）脚输出的KAV1信号进行控制，（11）脚由景物／图文存储卡输出的RESET信号进行控制。
2.视频AV/TV切换电路
视频AV/TV切换电路以DS02 （HEF4053）为核心构成，其逻辑控制真值表如下表所示。
| 控制信号 | 开关接通情况 | ||||
| 9 | 10 | 11 | 和(4)脚（AV3视频输入）接通的脚是 | 和(15)脚（AV2视频输入）接通的脚是 | 和(14)脚（AV1视频输入）接通的脚是 |
| L | L | L | (5)脚（接地） | (2)脚（接地） | (12)脚（接地） |
| L | L | H | (5)脚（接地） | (2)脚（接地） | (13)脚（AV1视频输出） |
| L | H | L | (5)脚（接地） | (1)脚（AV2视频输出） | (12)脚（接地） |
| L | H | H | (5)脚（接地） | (1)脚（AV2视频输出） | (13)脚（AV1视频输出） |
| H | L | L | (3)脚（AV3视频输出） | (2)脚（接地） | (12)脚（接地） |
| H | L | H | (3)脚（AV3视频输出） | (2)脚（接地） | (13)脚（AV1视频输出） |
| H | H | L | (3)脚（AV3视频输出） | (1)脚（AV2视频输出） | (12)脚（接地） |
| H | H | H | (3)脚（AV3视频输出） | (1)脚（AV2视频输出） | (13)脚（AV1视频输出） |
AV1、AV2、AV3输入的视频信号经DS02 （HEF4053）切换后，分别从（13）、（1）、（3）脚输出，加到DS01 （HEF4053）的（12）脚，经DS01 （HEF4053）切换后，从DS01 （HEF4053）的（14）脚输出，送到TDA8843的（17）脚，作为外视频信号。
DS02 （HEF4053）的（9）、（10）、（11）脚为切换控制端，由CPU的（5）、（6）、（7）脚输出的KAV1、KAV2、KAV3信号进行控制。
