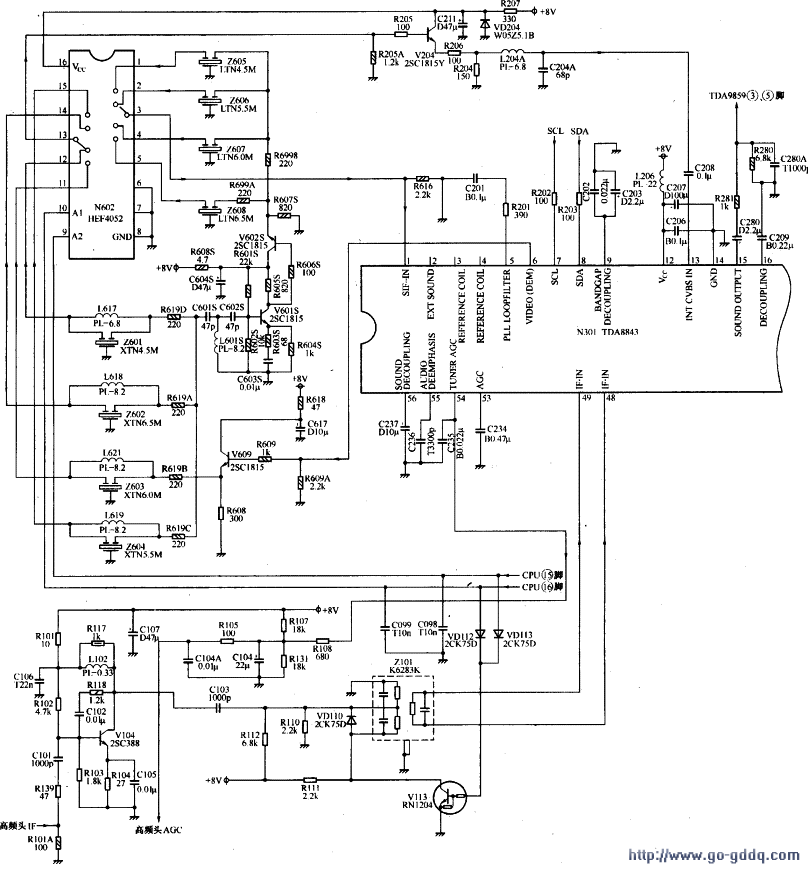

图像/伴音中频处理电路如下图所示。
1.中频输入电路
高频调谐器A101的IF端输出的固定中频信号经R139、C101耦合到预中放管V104的基极,由V104放大约20dB,以补偿声表面波滤波器的插入损耗。R102、R103为V104的直流偏置电阻,C102、R118为抑制自激的反馈支路,L102、R117用以展宽放大器的通频带。
V104输出的中频信号经声表面滤波器Zl01形成满足中频幅频特性的固定中频信号,加到TDA8843的(48)、(49)脚内部的中频信号放大电路。
该机可接收D/K、I、M、B/G四种制式的信号,制式的选择由CPU的(15)、(16)脚进行控制,控制逻辑关系如下表所示。
CPU | VD112 | VD113 | V113 | VD110 | 制式 | |
(15)脚 | (16)脚 | |||||
L | L | 截止 | 截止 | 截止 | 导通 | M |
L | H | 导通 | 截止 | 导通 | 截止 | B/G |
H | L | 截止 | 导通 | 导通 | 截止 | D/K |
H | H | 导通 | 导通 | 导通 | 截止 | I |
当伴音中频信号为M制时,CPU的(15)、(16)脚均为低电平,VD112、VD113、V113均截止,VD110导通,将声表面波滤波器Z101内部与VD110并联的电容短路,使第一伴音中频的谐振点谐振在33.5MHz,声表面波滤波器2101的带通变窄,从而形成M制中频幅频特性。
当伴音中频为B/G、I、D/K制时,CPU的(15)、(16)脚中任一脚为高电平均会使VD110截止,声表面波滤波器Z101内部与VD110并联的电容参与谐振,使谐振频率降低,从而形成B/G、I、D/K制共用中频幅频特性。
2.视频检波电路
送入TDA8843的(48)、(49)脚的中频信号经中放电路放大后,加至视频检波器,视频检波器采用PLL检波方式,以提高检波灵敏度。在TDA8843内部设有中频振荡器,能产生频谱很纯的中频载波,且无需外接振荡线圈,振荡器的振荡频率受PLL电路控制。PLL电路通过对图像中频信号和中频载波进行比较后,产生一个误差电压,此电压经(5)脚外围的RC网络R201、C201进行低通滤波后,转化为直流电压,用来控制VCO的振荡频率。当中频载波与图像中频信号同频同相时,PLL电路输出的误差电压为零,否则就输出一个正的或负的误差电压,以改变VCO的振荡频率和相位,直到两者同频同相为止。因此,当PLL环路锁定后,中频载波与图像中频信号保持同频同相关系。PLL环路具有±1MHz的频率捕捉范围,只要VCO振荡频率与图像中频信号的频率之差在±1MHz范围内,VCO振荡频率最终会被图像中频信号锁定。
VCO电路还受IIC总线控制,通过IIC总线可以设置VCO的振荡频率,共有6种频率可供选择,即33.40MHz、33.90MHz、38.OOMHz、38.90MHz、45.75MHz及58.75MHz。在我国使用时,振荡频率应设为38.OOMHz。
视频检波器在对图像中频信号进行检波的同时,还能将中频载波与第一伴音中频进行混频,以差拍出第二伴音中频信号。视频检波器输出的视频信号可以是正极性的,也可以是负极性的,通过软件编程及IIC总线的控制,可对视频信号的极性进行设置。
视频检波器输出的视频信号和第二伴音中频信号经低通滤波后,送到视频缓冲级。低通滤波器的主要作用是抑制图像中频及中频载波信号。视频缓冲级的主要作用是对视频信号进行放大和电平切换,以保证TDA8843的(6)脚能输出一个合适幅度的视频信号。视频缓冲级具有黑、白噪声切割功能,能将幅度高于白电平的白噪声削掉,也能将超过同,步头的黑噪声削掉。因而,经视频缓冲级处理后,视频信号中不再含有大幅度的干扰脉冲,提高了信噪比。
3.AGC电路
为了展宽电路的动态范围,使得接收弱信号时电路具有足够的灵敏度,而接收强信号时信号又不至于产生失真,TDA8843中还设有AGC电路。AGC电路通过对视频信号的幅度进行检测来产生AGC控制电压,并控制中放增益,使中放电路的增益能随信号的强弱而自动进行调整,控制范围不小于66dB。AGC电压还经RFAGC处理后,变成高放AGC电压,从TDA8843的(54)脚输出,送至高频调谐器,控制高放电路的增益,高放AGC的起控点可由IIC总线进行设定。接在TDA8843(53)脚外围的电容C234为AGC滤波电容,该电容的容量及质量直接影响AGC的控制质量。若容量太大,AGC的响应速度太慢;若容量太小,则电容的放电速度太快,且电路的增益起伏太大。
4.制式切换电路
制式切换电路以N602( HEF4052)为核心构成,HEF4052逻辑控制真值表如下表所示。
控制引脚电平 | 与公共弓 | 脚接通的引脚 | ||
(6)脚(禁止) | (9)脚 | (10)脚 | (13)脚(公共脚,视频输出) | (3)脚(公共脚,第二伴音中频输出) |
L | L | L | (12)脚(M制视频信号输入) | (1)脚(M制第二伴音中频输入) |
L | L | H | (14)脚(D/K制视频信号输入) | (5)脚(D/K制第二伴音中频输入) |
L | H | L | (15)脚(B/G制视频信号输入) | (2)脚(B/G制第二伴音中频输入) |
L | H | H | (11)脚(I制视频信号输入) | (4)脚(I制第二伴音中频输入) |
H | 不接通 | 不接通 |
从TDA8843的(6)脚输出的视频全电视信号,经V609缓冲放大后,从其发射极输出,一路经Z601 (4.5MHz)、Z602 (6,5MHz)、Z603 (6.OMHz)、Z604 (5.5MHz)四个伴音中频陷波器陷波后,分别送到N602 (HFF4052)的(12)脚、(14)脚、(11)脚和(15)脚,经选择后从N602的(13)脚输出复合视频信号,再经V204射随后,由R206、R204、L204A、C204A、C208输入到TDA8843的(13)脚,进行视频处理;V609发射极输出的另一路视频信号经C601S、L601S、C602S组成的高通滤波器,输入到V601S的基极,经V601S放大和V602S缓冲后,从V602S的发射极输出,经2605 (4.5MHz)、2606 (5.5MHz)、2607 (6.OMHz)、2608 (6.5MHz)四个伴音中频带通滤波器滤波后,取出第二伴音中频信号,分别送到N602 (HFF4052)的(1)、(2)、(4)、(5)脚,经选择后,从N602的(3)脚输出,N602 (HFF4052)的(9)、(10)脚为切换控制端,行控制。
5.伴音解调电路
从TDA8843的(1)脚输入的第二伴音中频信号先经带通滤波处理,以进一步抑制低频图像信号和高频噪声,再送至限幅放大器。经限幅放大器处理后,伴音中频信号中的寄生调幅得到了抑制,提高了伴音的信噪比。然后,伴音中频信号送至PLL解调电路。PLL解调器能对M、B/G、I及D/K制的伴音中频进行解调处理,解调器的中心频率可自动调整,也可通过IIC总线强行设定,由于PLL解调器具有较高的解调增益,因此有利于提高伴音解调灵敏度。PLL解调电路输出的音频信号经低通滤波、音频放大及静音处理后,送至内/外音频切换开关,与TDA8843(2)脚输入的外音频信号(该机悬空未用)在IIC总线的控制下进行切换,切换后的音频信号从(15)脚输出,送至音频处理电路N606 (TDA9859)的(3)、(5)脚,以作进一步处理。
低通滤波器的作用是抑制伴音中频,只让音频信号通过。音频放大器的作用是确保(15)脚能输出足够幅度的音频信号。TDA8843内部的静音电路的作用是在无信号或切换频道时关断音频信号,使电路处于静音状态。由于伴音信号采用调频方式传送,在发射端进行了预加重处理,所以解调后还必须进行去加重处理,这一任务由(55)脚外接的电容C236来完成。
