该机由主机和附件组成。主机设有控制面板、红外线发射器、电动按摩轮、喷水嘴，臭氧气泡槽、滚动轴式按摩轮，穴位按摩珠和内置磁石等组成。该排毒仪具有热水泡脚、水流循环喷水、振荡按摩、臭氧气泡发生、红外线发射、磁疗等多项功能。笔者对其疗效如何不作评论，主要想弄清楚其工作原理。

　　该排毒仪的故障现象是不能进行热水泡脚，对循环水不加热。据用户反映，因刚开始使用时忘记加水，等想起需要加水时，加热功能失效。

　　根据以往维修加热电器的经验，不加水空烧，多会造成加热管过热烧断。可是拆开该排毒仪的外壳，发现该机的加热部分，根本没有普通加热电器的加热管，而是采用笔者未见过的加热器件，连同其他功能器件，均分布在仪器的底部，其中水流电机和发热器均与水流管路相连接，控制水的加热、流动和喷水。该排毒仪的故障是不能为清水加热，重点检查加热控制电路。在面板上选择加热功能后，测量COM1的加热控制脚为高电平，测量加热继电器RY1的触点已经闭合并输出220V电压，看来电脑板控制电路和继电器控制电路均正常，故障在加热功能电路中。

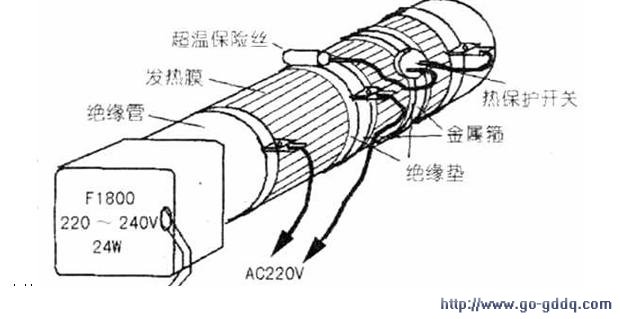

　　该排毒仪的加热器件与众不同，不是采用普通的加热管，其外形如图3所示，在标有F1800的方形器件前端设有绝缘的耐高温水管，绝缘管上外敷加热膜，估计方形器件为喷水器件，方形喷水器件内部和前面圆管的外部加热膜，均接入导线，具有加热功能。绝缘管内部与喷水器件的水流管路相通。

　　测量绝缘管外部的加热膜有几十欧姆的电阻，没有烧断。但测量发热膜两端无220V电压，查看其供电电路，发现在加热膜的外部固定有超温保险丝和热保护开关，紧贴在加热膜的外部，对加热膜的温度进行检测，当管内无水或温控电路失控，加热膜的温度超过规定值时，超温保险丝烧断或热保护开关断开，达到超温保护的目的。

　　本机用户忘记加水，造成干烧，很可能造成超温保护器件断开。测量热保护开关接通正常，测量超温保险丝果然烧断。该熔断器标称为：10A／240℃，本地购不到该规格的熔断器，采用电饭锅常用的10A／185℃代换后，通电试机，加热功能恢复正常。

　　测量绝缘管外部的加热膜有几十欧姆的电阻，没有烧断。但测量发热膜两端无220V电压，查看其供电电路，发现在加热膜的外部固定有超温保险丝和热保护开关，紧贴在加热膜的外部，对加热膜的温度进行检测，当管内无水或温控电路失控，加热膜的温度超过规定值时，超温保险丝烧断或热保护开关断开，达到超温保护的目的。

　　本机用户忘记加水，造成干烧，很可能造成超温保护器件断开。测量热保护开关接通正常，测量超温保险丝果然烧断。该熔断器标称为：10A／240℃，本地购不到该规格的熔断器，采用电饭锅常用的10A／185℃代换后，通电试机，加热功能恢复正常。

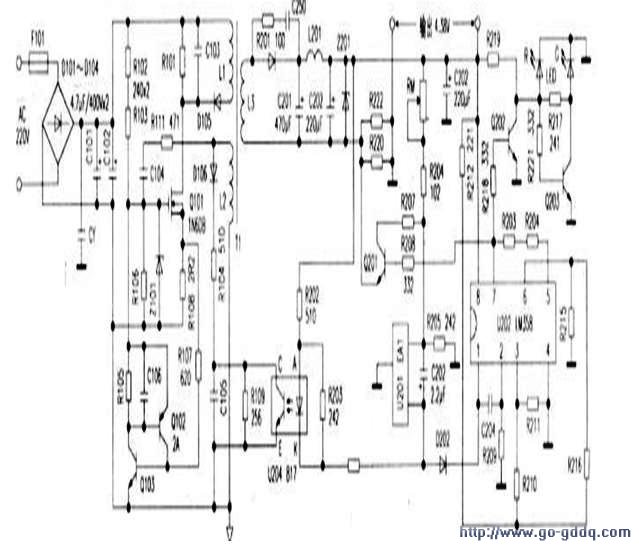

　　小结：很多家用保健用品，声称采用高科技，并采用电脑控制，给人一种神秘感觉，其实只要胆大心细，运用学到的知识，分析其电路，都会掌握其工作原理，将故障修复。由于该机功能较多，其控制电路比较复杂，由电脑控制电路、继电器控制电路两部分组成，对各种功能的开启和关闭进行控制。为了弄清楚控制原理，笔者根据实物，绘制了如图所示的控制电路图，并分析其工作原理如下：

　　220V电源经过抗干扰滤波电路后，首先进入继电器控制电路板，经T1电源变压器降压、D201－D204桥式整流、C201、C202滤波后，得到12V的直流电压。该12V电压一路送给继电器控制电路Q201～Q206，另一路经三端稳压器U206稳压后，变为5V电压，通过插头插座COM1的⑦、⑧脚送给电脑板控制电路。

　　用户的操作是按电脑板面板上的按键，选择各项功能、开机时间、热水加热温度等，经电脑板运算后，将控制信息通过插头插座COM1的连接线送到继电器控制电路，功能关闭时送入低电平；功能启动时送入高电平。

　　选择加热功能时，电脑板通过COM1①脚送入高电平，三极管Q201得到正向电压导通，继电器RY1吸合，将220V电压通过温度保险丝、热开关加到加热器的两端，为清水加热。

　　选择臭氧功能时，电脑板通过COM1②脚送入高电平，三极管0202得到正向电压导通，继电器RY2吸合，将220V电压通过红色引线加到臭氧发生电路，产生臭氧。

　　选择气泡功能时，电脑板通过COM1③脚送入高电平，三极管Q203得到正向电压导通，继电器RY3吸合，将220V电压通过仪器底盘的布线，加到水流电机两端，产生气泡，清水开始流动。

　　选择摆动功能时，电脑板通过COM1④脚送入高电平，三极管Q201得到正向电压导通，继电器RY4吸合，将220V电压加到振动电机的两端，电机轴上的不平衡块摇动，整机开始振动摇摆。

　　选择喷水功能时，电脑板通过COM1⑤脚送入高电平，三极管Q205得到正向电压导通，继电器RY5吸合，将220V电压通过较粗的棕色引线加到F1800的两端，进行喷水和加热。

　　选择红外功能时，电脑板通过COM1⑥脚送入高电平，三极管Q206得到正向电压导通，继电器RY6吸合，将220V电压通过粗红引线加到变压器T2的两端，经T2降压后分两路，一路整流后加到按摩电机两端使按摩电机工作：另一路加到红外发生器电路，产生红外线。

　　温度检测电路：该机电脑板通过COM1⑨脚外接温度检测电路，一是通过紧贴在喷水电机水管上的热敏电阻，对水管温度进行检测：二是通过加热水管内部的水温进行检测，送到电脑控制板，监测清水温度，作为温度控制的依据。

　　该排毒仪发生故障，一是整个排毒仪不工作，二是个别功能失效。对整个排毒仪不工作的检修，先观察电脑板的显示屏幕是否正常，电源指示灯是否发光。如果指示灯不发光、显示屏不显示，故障主要在5V副电源电路。先测量12V电压和5V电压是否正常，如果无12V电压，多为变压器T1内部开路，220V市电输入滤波电路开路：如果12V电压正常，无5V电压，则是三端稳压器U206损坏，或电脑板内部严重短路。如果12V和5V电压正常，显示屏和指示灯仍不亮，或虽然显示屏和指示灯亮，但是按面板上的按键无反应，则是电脑板故障，应对电脑板进行检查维修。

　　对于个别功能失效故障，一是电脑板控制电路故障，二是继电器控制电路故障，三是相应功能执行器件损坏。

　　区分电脑板故障的方法：测量插排COM1相应功能的引脚电压。正常时面板上选择什么功能，COM1上相应的控制引脚由低电平变为高电平，如果测量COM1上相应的引脚电压变化正常，则说明电脑板控制正常；如果测量COM1上相应的引脚始终为低电平，则是电脑板故障。

　　区分继电器控制板故障的方法：测量继电器开关输出电压。正常时面板上选择什么功能，相应的继电器触点应闭合，将220V电压送到相应的功能器件。如果测量相应的继电器触点闭合有220V电压输出，则是相应功能执行器件发生故障：如果测量相应的继电器触点无220V电压输出，则是相应继电器控制电路故障。常见为控制三极管损坏或继电器损坏。

　　鉴别功能器件好坏的方法：如果220V电压已经加到功能器件的两端，该器件仍不工作，则是该器件损坏。常见为电机内部绕组短路、开路、卡死，臭氧发生器内部电路损坏、红外线发生器内部损坏，清水加热器烧断等。测量电机绕组的电阻、变压器绕组电阻、臭氧发生器和红外发生器的内部器件好坏，即可确定故障元件。
