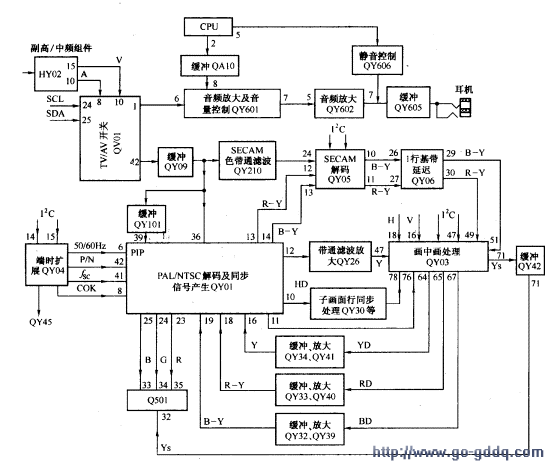

画中画电路框图如下图所示。

　　由天线接收到的射频电视信号，经天线分配器HO01分配后，其中一路送入副高频调谐器／中放组件HY02中。射频电视信号经HY02组件处理后，从HY02的（15）脚输出PIP视频全电视信号，送至AV/TV切换电路QV01 （TA1218N）的（10）脚；从HY02的（10）脚输出的音频信号，送至TA1218N的（8）脚。TA1218N在I2C总线控制下选择输出的子画面信号。由TA1218N的（42）脚输出的PIP视频全电视信号，送往画中画组件处理；由TA1218N的（1）脚输出的音频信号，送至PIP音频功放电路。

　　一、子画面视频信号处理过程
　　
　　进入画中画组件的视频全电视信号分为两路：一路送至QY102（图3-17中未画出）基极，另一路送至QY210基极。第一路信号经QY102缓冲后又分为两路：一路经QY101缓冲加到PIP解码集成电路QY01 （t1PC1830GT）的（39）脚，以便进行同步分离；另一路加到μPC1830GT的（36）脚。

　　由PIP解码集成电路μPC1830GT的（36）脚输入的视频信号，经内部处理得到R-Y、B-Y色差信号，从μPC1830GT的（13）、（14）脚输出，送至SECAM解码集成电路QY05 （TA8765N）（12）、（13）脚内部的R-Y、B-Y切换开关。

　　由QY210缓冲放大的视频信号，经带通滤波器滤波后，取出色度信号送到SECAM解码电路TA8765N的（24）脚，经内部ACC放大、钟形滤波、限幅、鉴频解调出R-Y、B-Y两色差信号，进行去加重后，分别送至R-Y、B-Y切换开关。

　　SECAM解码集成电路TA8765N内部的SECAM、PAL/NTSC色差切换开关在IIC总线控制下，按子画面彩色制式要求，选择PAL、NTSC或SECAM制R-Y、B-Y色差信号，分别从TA8765N的（11）、（10）脚输出，加到1行基带延迟线QY06 （TA8772AN）的（27）、（26）脚，经TA8772AN的1行延迟处理后，从（30）、（29）脚输出，送至PIP处理器QY03 （TC9083F）的（49）、（51）脚。与此同时，从μPC1830GT的（12）脚输出的亮度信号，经带通滤波器滤波后，再经放大送至TC9083F的（47）脚。

　　在μPC1830GT中还有子画面的行场同步信号产生电路，从μPC1830GT的（10）脚输出的行同步信号，经缓冲放大后，送到TC9083F的（78）脚；从μPC1830GT的（11）脚输出的场同步信号送至TC9083F的（76）脚。另外，主画面的行、场同步信号，经放大后送至TC9083F的（18）、（16）脚。在IIC总线控制下，由TC9083F的（47）、（49）、（51）脚输入的Y、R-Y、B-Y信号，经模/数转换，将模拟信号变换为数字信号，存入存储器，并根据需要，以3倍于写入存储器的速度读出数据，再经数/模变换，重新将压缩后的数字信号变为模拟信号，分别从TC9083F的（64）、（65）、（67）脚输出Y、R-Y与B-Y信号，经缓冲放大后，送至μPC1830GT的（16）、（18）、（19）脚。经过μPC1830GT内矩阵电路，变为R、G、B三基色信号，分别从（23）、（24）、（25）脚输出，送到Q501 （TA1222）的（35）、（34）、（33）脚，同时，TC9083F的（71）脚输出的子画面消隐信号Ys送至TA1222的（32）脚。在Ys信号控制下，子画面R、G、B信号在TA1222内的基色混合电路中与主画面R、G、B信号，字符R、G、B信号混合放大后，一同从TA1222的（43）、（42）、（41）脚输出，送到末级视放电路。

　　二、子画面音频信号处理过程
　　
　　从AV/TV切换电器TA1218N的（1）脚输出的PIP音频信号加到音频小信号放大及音量控制集成电路QY601 （PC1406HA）的（6）脚，经PC1406HA内部放大后送音量调节电路。音量调节由CPU的（2）脚进行控制，需要进行音量调节时，CPU的（2）脚输出脉宽调制电压，经外围滤波后得到直流电压，加到PC1406HA的（8）脚，改变PC1406HA的（8）脚电位的高低，即可调节PIP音量的大小。

　　经音量调节后的PIP音频信号从PC1406HA的（7）脚输出，加到双运算放大集成电路QY602（ TA75458P）的（5）脚，经TA75458P放大后从（7）脚输出，耦合到QY605基极，经QY605射随放大后，加到PIP音频输出耳塞接口。

　　QY606等组成PIP伴音静音控制电路。当CPU的（5）脚发出高电平静音信号时，QY606导通，TA75458P的（7）脚输出的音频信号被旁路到地，使PIP耳塞插孔无音频信号输出。
