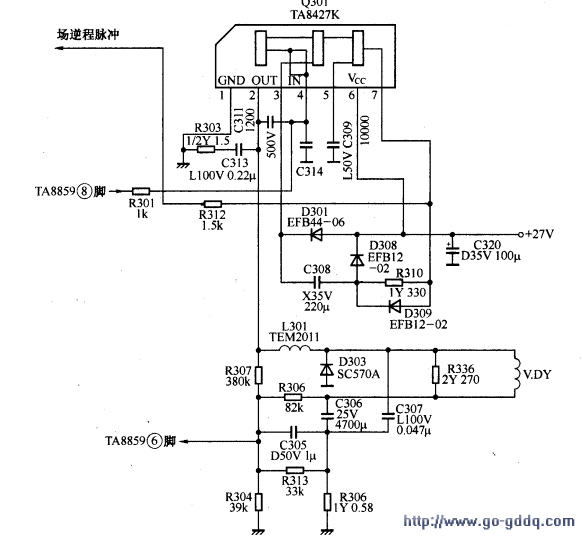

场扫描电路如下图所示。

　　1.场扫描小信号处理电路
　　
　　场分频电路对行分频电路提供的2fH脉冲进行分频，产生场频脉冲，由同步分离电路分离出的场同步脉冲对场分频电路进行复位，使其产生的场激励脉冲与场同步脉冲严格同步。经严格同步的场频脉冲，经缓冲放大后从TA1222的（31）脚输出，送到场输出电路、PIP电路及CPU电路。

　　2.场输出电路
　　
　　场输出电路由Q301 （TA8427K）为核心构成。

　　由TA8859的（8）脚输出的场频锯齿波电压送至TA8427K的（4）脚，经内部场激励放大和功率放大后，从（2）脚输出，并送入场偏转线圈。（2）脚与（4）脚之间所接的电容C311用以防止高频寄生振荡，改善电路性能。TA8427K（5）脚外接的电容C309起相位补偿作用。R306为场扫描负反馈电阻，将R306两端的电压再作微分处理，得到负反馈电压波形，经R313加到TA8859的（6）脚，以改善场线性。

　　为了提高效率，在场扫描逆程采用较高的电压供电，而在占900/0以上时间的正程扫描时间内采用低电压供电。工作过程是：在场扫描正程期间，27V电源经D301对C308充电，使C308上充有近27V的电压；在逆程时，。C308上的电压与27V电源电压叠加，使TA8427K（3）脚供电电压上升为54V。由于采用了泵电源电路，降低了电路损耗，缩短了场逆程时间，提高了场逆程反峰电压幅度，改善了场扫描电路的消隐效果。
