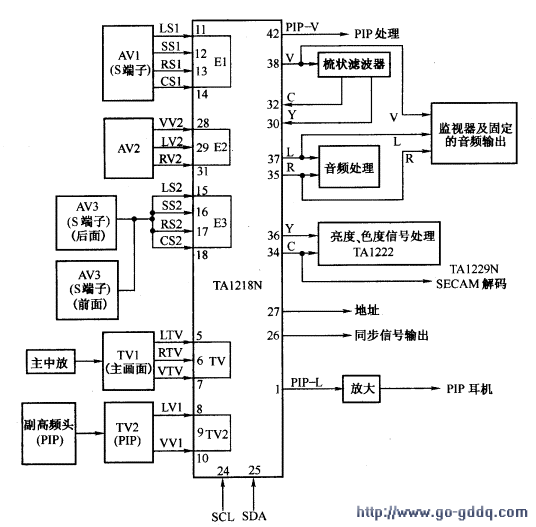

AV/TV切换电路框图如下图所示。

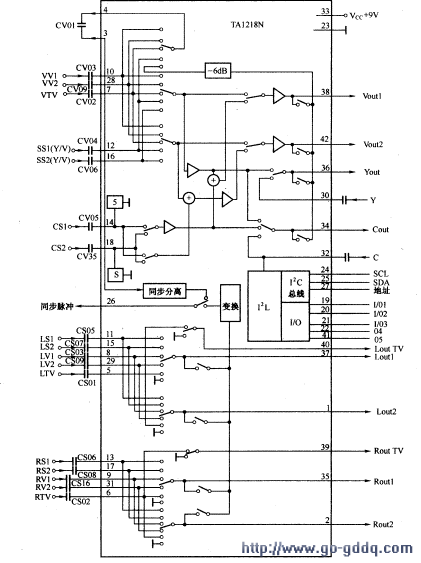

AV/TV采用了IIC总线控制的切换集成电路QV01（ TA1218N），其内部电路框图如右图所示，引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| 1 | 音频信号输出2(1)(PIP) | 4 | 13 | AV1音频信号输入(R) | 4 |
| 2 | 音频信号输出2(R) | 4 | 14 | AV1色度信号输入 | 0.1 |
| 3 | 视频检测输入 | 6.6 | 15 | AV3音频信号输入(L) | 4 |
| 4 | 视频检测选择输出 | 3.4 | 16 | AV3亮度信号输入或视频全电视信号输入 | 4.6 |
| 5 | TV音频输入(L) | 4 | 17 | AV3音频信号输入(R) | 4 |
| 6 | TV音频输入(R) | 4 | 18 | AV3色度信号输入 | 0.1 |
| 7 | TV视频信号输入 | 4.6 | 19 | 输入／输出口1 | 0.2 |
| 8 | TV2音频信号输入(L) | 4 | 20 | 输入／输出口2 | 0.1 |
| 9 | TV2音频输入(R) | 4 | 21 | 输入/输出口3 | 0.1 |
| 10 | TV2视频信号输入 | 4.6 | 22 | 输出口4 | 0.1 |
| 11 | AV1音频信号输入(L) | 4 | 23 | 地 | 0 |
| 12 | AV1亮度视频输入或视频全电视信号输入 | 4.6 | 24 | 时钟线（IIC总线） | 4.9 |
| 25 | 数据线（IIC总线） | 4.9 | 34 | 色度信号输出 | 3.8 |
| 26 | 复合同步信号输出 | 4.8 | 35 | 音频信号输出1(R) | 4.1 |
| 27 | 地址端 | 0 | 36 | 亮度信号输出 | 4.8 |
| 28 | AV2视频信号输入 | 4.6 | 37 | 音频信号输出1(L) | 4 |
| 29 | AV2音频信号输入(L) | 4 | 38 | 视频信号输出1 | 4.4 |
| 30 | 亮度信号输入 | 4.1 | 39 | TV音频信号输出(R) | 4.4 |
| 31 | AV2音频信号输入(R) | 4 | 40 | TV音频信号输出(L) | 4.4 |
| 32 | 色度信号输入 | 4.1 | 41 | 输出口5 | 0.1 |
| 33 | +9V电源输入 | 9 | 42 | 视频信号输出2(PIP) | 4.5 |
一、信号的输入情况
第一组输入信号是主画面信号。从H002的（7）脚输出的视频全电视信号（TV-V）经QV03、QV04、QV05、QV06放大、CV02耦合，送至AV/TV切换开关电路TA1218N的（7）脚；从H002的（12）、（14）脚输出的TV-R、TV-L音频信号，分别经CS02、CS01送至TA1218N的（6）、（5）脚。
第二组输入信号是子画面信号。经副高频头、副中放HY02处理后，从（15）脚输出视频信号、（10）脚输出音频信号L。其视频信号（ TV2-V）经RY02、QY10送至TA1218N的（10）脚；音频信号（TV2-L）经电容CS03耦合到TA1218N的（8）脚。
第三组输入信号（ AV1）是从AV1插孔输入的S端子信号（或视频信号）和音频R、L信号。来自S端子的色度信号（CS1），经CV05耦合到TA1218N的（14）脚，亮度信号（YSl）或视频信号（VS1）经CV04耦合到TA1218N的（12）脚。音频信号（LS1、RS1）分别经CS05、CS06耦合到TA1218N的（11）、（13）脚。
第四组输入信号（ AV2）是由AV2插孔输入的视频信号和音频R、L信号。视频信号经CV09耦合到TA1218N的（28）脚，R、L音频信号分别经CS16、CS09送到TA1218N的（31）、（29）脚。
第五组输入信号（ AV3）来自两处，一处在电视机前面板的S端子、视频信号插孔和音频信号插孔；另一处在电视机背后板上的AV3插孔。上下两处S端子色度信号（CS2）经QV11放大、CV35耦合到TA1218N的（18）脚；亮度信号或视频信号（SS2）经CV06耦合到TA1218N的（16）脚；音频信号RS2、LS2分别经CS08、CS07耦合到TA1218N的（17）、（15）脚。
二、信号的输出情况
1.视频信号输出TA1218N的（38）脚为视频信号输出端1。从TA1218N的（7）、（10）、（12）、（16）、（28）脚输入的视频信号经视频输入切换开关选择后从（38）脚输出。其中一路经QV13缓冲放大后，送至监示器插孔；另一路经接插件PV11B的（28）脚送至梳状滤波器TC9090N的（3）脚进行Y/C分离，分离出的亮度信号Y从TC9090N的（25）脚输出，色度信号C从（23）脚输出，Y、C信号再送回到TA1218N的（30）、（32）脚。
TA1218N的（42）脚为视频信号输出端2。从TA1218N的（7）、（10）、（12）、（16）、（28）脚输入的视频信号经开关切换后，可从（42）脚输出，送至PIP电路进行处理。
2.Y/C信号输出从TA1218N的（12）、（14）脚输入的AVl Y/C信号，从（16）、（18）脚输入的AV3 Y/C信号和从（30）、（32）脚输入的Y/C信号，这三组Y/C分离信号经Y/C切换开关选择后，从（34）脚输出C信号，从（36）脚输出Y信号，它们作为主画面的Y、C信号（ AV-Y、AV-C）送到信号板中的小信号处理集成电路TA1222中进行处理。若接收的是SECAM制信号，则TA1218N的（34）脚输出的C信号送到SECAM解码集成电路TA1229N中进行SECAM解码。
3.音频信号输出TA1218N的音频信号输出端共有6个，分别是（39）、（40）、（35）、（37）、（2）、（1）脚。从TA1218N的（5）、（8）、（11）、（15）、（29）脚输入的音频L信号，经开关切换后，分两路输出：一路从（37）脚输出，送到主画面的伴音处理电路；另一路从（1）脚输出，作为PIP伴音信号，经放大后，送至PIP耳机。从TA1218N的（6）、（9）、（13）、（17）、（31）脚输入的音频R信号，经开关切换后，从（35）脚输出。送到主画面的伴音处理电路。本机（2）脚输出端未使用，（39）、（40）脚为TV音频R、L信号强制输出端，也未使用。
4.同步信号输出在TA1218N内，同时选择某一路视频信号从（4）脚输出，经CV01耦合，又从（3）脚输入至同步分离电路。经同步分离产生的同步信号从（26）脚输出，送至CPU的（36）脚，用作子画面的识别信号。
