该机音频处理电路较复杂，主要包括伴音模式切换电路、卡拉OK前置处理电路、音效处理电路和音频功放电路。
一、伴音模式切换电路
伴音模式切换电路如下图所示。
1.歌声消除电路
背景知识左右两声道的演唱声（即歌声）具有幅度相等、相位相同的特点，而伴奏声却无此特点，因而将两声道信号进行相减就可抵消演唱声，而只留下伴奏声。
2.伴音模式切换过程
伴音模式切换由电子开关QK20 （TC4052BP）完成。它内含控制电路及两路开关，每路开关均有4个输入端和1个输出端。在控制电路的控制下，任一输入端子都可分别与输出端子接通。TC4052BP真值表如下表所示。
| 控制脚 | 输入／输出脚 | |||
| (6)脚 | (9)脚 | (10)脚 | (13)脚（公共脚，音频输出） | (3)脚（公共脚，音频输出） |
| L | L | L | (12)脚（L声道输入） | (1)脚（R声道输入） |
| L | L | H | (14)脚（伴奏声输入） | (5)脚（伴奏声输入） |
| L | H | L | (15)脚（R声道输入） | (2)脚（R声道输入） |
| L | H | H | (11)脚（L声道输入） | (4)脚（L声道输入） |
| H | × | × | 不通 | 不通 |
AV/TV切换电路TA1218N输出的L声道信号送至TC4052BP的（4）、（11）、（12）脚，R声道信号送至TC4052BP的（1）、（2）、（15）脚。经CXA1642P处理的伴奏声音频输入到TC4052BP的（14）、（5）脚。切换后的信号从TC4052BP的（3）、（13）脚输出，然后双运算放大器QK23 （LM358N）的两个同相输入端（3）、（5）脚。
本机共有四种伴音模式，即标准模式卡拉OK、消音模式卡拉OK、卡拉OK R（再现右声道信号）、卡拉OK L（再现左声道信号），模式的切换由音效处理电路TA1216AN进行控制。TA1216AN从（13）、（14）脚输出控制电压，送至TC4052BP的（9）、（10）脚，伴音模式控制逻辑如下表所示。
| TC4052BP输入电平 | TC4052BP相通的端子 | 卡拉OK模式 | |
| (9)脚 | (10)脚 | ||
| H | H | (3)、(4)脚通；(13)、(11)脚通 | 卡拉OKL |
| H | L | (3)、(2)脚通；(13)、(15)脚通 | 卡拉OKR |
| L | H | (3)、(5)脚通；(13)、(14)脚通 | 消音模式卡拉OK |
| L | L | (3)、(1)脚通；(13)、(12)脚通 | 标准模式卡拉OK |
二、卡拉OK前置处理电路

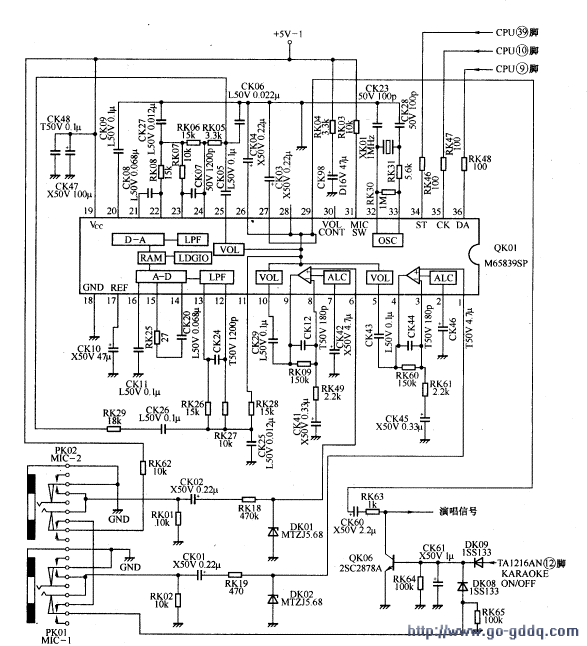

卡拉OK前置处理电路如下图所示。
卡拉OK前置处理电路主要由集成电路QK01 （M65839SP）及外围相关元件组成。
M65839SP内部包含A/D、D/A变换器，16K存储器（RAM），低通滤波器（LPF），自动电 平控制电路（ALC）和话筒放大器等，其引脚功能和实测数据如下表所示。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| 1 | 通过耦合电容CK01接收话筒信号1 | 2.4 | 2 | 自动电平控制(ALC)时间常数外接设定电容CK46 | O |
| 3 | 负反馈输入1，外接放大器增益负反馈电路 | 2.6 | 20 | D/A变换控制 | O |
| 4 | 话筒1放大输出，且与(3)脚接有交直流反馈电路 | 2.6 | 21、22 | D/A变换积分输入，输出 | 1.6 |
| 5 | 话筒1信号控制输入，内部接有数字音量控制电路 | 2.4 | 23 | 低通滤波器LPF2输入 | 1.6 |
| 6 | 话筒2信号输入 | 2.4 | 24 | 低通滤波器LPF2输出 | 1.6 |
| 7 | 自动电平控制2(ALC2) | 0 | 25 | 混响音量控制 | 1.4 |
| 8 | 负反馈输入2 | 2.6 | 26 | 右声道音频输入 | 1.3 |
| 9 | 话筒2放大输出 | 2.6 | 27 | 左声道音频输出 | 1.3 |
| 10 | 话筒2信号控制输入 | 2.4 | 28 | 右声道音频输出 | 1.6 |
| 11 | 两路话筒信号混合输出 | 2.6 | 29 | 左声道音频输出（其输出为话筒与左／右声道相混合的信号） | 1.6 |
| 12、13 | 低通滤波器LPF1输入／输出 | 2.6 | 30 | 音量控制选择开关，低电平为直流电压控制，高电平为总线控制 | 5 |
| 14、15 | A/D变换积分输入／输出 | 2.6 | 31 | 话筒开关，低电平为关断，高电平为接通 | 5 |
| 16 | A/D变换控制 | 2.4 | 32、33 | 外接1MHz晶振及滤波电路 | 0.9 |
| 17 | 参考电压输出 | 2.6 | 34 | 混响电平或锁存控制，低电平为混响电平控制，高电平为锁存控制 | 0.1 |
| 18 | 地 | 0 | 35 | 话筒2音量控制或时钟信号：低电平为音量控制，高电平为时钟信号控制 | 5 |
| 19 | +5V电源输入 | 5 | 36 | 话筒1音量电平控制或串行数据：低电平为音量控制，高电平为串行数据输入 | 0.1 |
从话筒1、话筒2输入的信号，分别从M65839SP的（1）、（6）脚输入。（1）脚输入的信号经内部放大后从（4）脚输出，经CK43耦合到（5）脚内部音量控制电路，进行卡拉OK音量调节。
经音量调节后的卡拉OK信号分成两路：一路从（29）脚输出，另一路从（11）脚输出。M65839SP的（6）脚输入的信号，经内部放大后从（9）脚输出，经CK29耦合到（10）脚内部的音量控制电路，进行卡拉OK音量调节控制后分两路输出：一路从（29）脚输出；另一路从（11）脚输出。
从M65839SP的（11）脚输出的音频信号，经RK28、CK25组成的低通滤波器滤除高频成分后，经RK27送至（12）脚，再由其内部的低通滤波器LPF进一步滤波，得到满足混响延迟电路要求的音频信号，送至模／数（A/D）转换电路，将模拟信号转换为数字信号后送至随机存储器（ RAM）进行延迟处理。处理后的数字音频信号通过D/A（数／模）转换电路，将数字音频信号转换为模拟音频信号，然后输往低通滤波器，滤除音频信号中的高频脉冲，得到延迟后的音频信号，从（24）脚输出，然后分为两路：一路经RK05、CK05耦合到（25）脚内部混响深度调节电路，经该电路调节后的混响延迟音频信号，从（29）脚输出。可见，M65839SP的（29）脚输出的音频信号包含两种成分，即未经延迟的直通音频信号和经过混响延迟处理后的混响延迟音频信号。M65839SP的（24）脚输出的另一路信号经RK05、RK29、CK26耦合到（12）脚，与（11）脚送来的音频信号相混合，一起进入M65839SP内部混响延迟电路进行再延迟，从而产生由大到小逐渐衰减的回音效果。
M65839SP的（29）脚输出的卡拉OK演唱信号送到双运放集成电路QK22 （LM358N）的（6）脚，经放大后，从（7）脚输出，送至QK23 （LM358N）的两个反相输入端（6）、（2）脚。
M65839SP的（32）、（33）脚外接的XK01与内部相关电路构成的振荡器，产生频率为1MHz的脉冲振荡信号，作为M65839SP内部A/D转换电路的采样信号和随机存储器的时钟信号。
提示与引导 当未插入话筒时，+5V电压通过RK62、话筒插口、DK08加到QK06的基极。如果工作在卡拉OK“OFF”（关断）状态时，音效处理电路QG01（TA1216AN）的（12）脚输出控制高电平SV，通过RK23、DK09加到QK06的基极。因此，无论是卡拉OK处于“OFF”（关断）状态，还是话筒插头未插入话筒接口电路，QK06基极均处于高电位而饱和导通，将QK01的（29）脚输出的信号旁路到地，避免了卡拉OK前置处理电路中的噪声对后续电路的影响。当插入话筒时，+5V电压不能加到QK06的基极，若此时工作在卡拉OK“ON”（接通）状态，则音效处理电路TA1216AN输出低电平，DK09截止，QK06基极无电压处于截止状态。此时，M65839SP的（29）脚输出的信号可以送往后续电路。
