3．4 放音程序

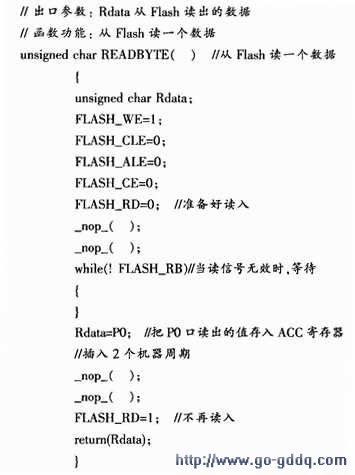

　　若P1．O按下，则执行放音程序。放音过程实质上是读取外围数据存储器中的数据，将其转化为一定宽度的PWM波，进行输出的过程。读取K9F6408UOA的子函数如下：

    产生PWM波形的步骤：1)设置定时器，产生定时中断，若采样率为11．025 kHz，则设置定时器的定时中断频率为11．025 kHz；2)初始化PWM模块，产生11．025 kHz的PWM波形；3)等待定时器中断，在中断处理程序中取采样数据，并设置PWM占空比寄存器，判断声音是否播放完成。若完成，则关定时器中断，并停止PWM输出。

　　3．5 暂停程序

　　在录音过程中，如果需要暂时停止录音可以按下暂停键进入暂停状态，再次按下暂停键可以返回暂停以前的状态。程序中设置了一个变量来指示现在是应该暂停还是恢复。

　　3．6 存储器内容清除程序

　　当存储器内容已满，而又需要录音时，可以按下清除按键，清除一定容量的内容，供用户再次使用。

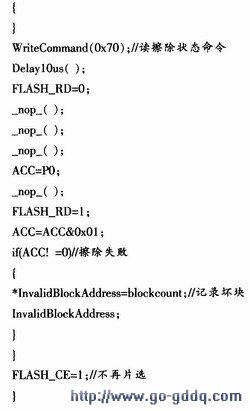

　　擦除：以块为单位进行擦除。代码片段如下。

      4 调试注意事项

　　系统进行调试时，应注意以下方面：

　　1)由于在PCM(Pulse Code Modulation)编码及DPCM编码模式下都要采用8 kHz的采样率，所以，每次压缩中断服务程序必须在不超过125 μs的时间内完成，因此，压缩录音处理程序的代码必须进行最大可能的优化，以减少程序执行时间，以免采样和数据处理或信息显示发生冲突，也可避免在中断采样时造成采样点的丢失。

　　2)在选择ADC0809的时钟时，经典选择是640 kHz左右，最初选择将单片机的ALE端4分频后作为ADC0809的时钟信号，但发现影响了LCD的输出显示。将ALE改为2分频后(用1 M触发)作为ADC0809的时钟信号，问题得到解决。

　　3)使用MAX813L复位芯片替代RC复位电路，使电路可靠复位．结合软件监控实现看门狗功能。

　　4)当采样频率为8 kHz，字长为8位时，存储语言时长超过15 min，回放语音质量良好。

　　5 结束语

　　利用K9F6408UOA 8 MB NAND Flash存储器和单片机PWM功能可为单片机的应用增加语音功能。对声音采样数据的存储方式是用直接的、原始的采样数据。在具体的实际应用中，可选用内嵌A／D转换器的STC12C5A08AD，可省去外扩ADC0809，使电路更简洁。创新之处在于不使用专用的语音芯片，实现使单片机应用系统语音的存储与回放。
