基于ARM9的指纹识别门禁系统设计
来源:本站整理  作者:佚名  2011-01-19 16:41:55



    指纹门禁系统是基于生物特征识别技术的一项高科技安全设施,近年来在国内外得到了广泛的应用,并已成为现代化建筑智能化的标志之一。对于一些核心机密部门,如重要机关、科研实验室、档案馆、民航机场等场所,指纹门禁系统可以提供高效、智能、便捷的授权控制。由于指纹具有携带方便、人人各异、终生不变的特点,因此利用指纹识别作为身份认证的手段,与传统的钥匙、密码相比,大大提高了安全性与可信性。
  该系统基于ARM9芯片SamsungS3C2440AL,以VeriDICom公司指纹采集芯片FPS200作为硬件平台,以嵌入式Linux为软件平台。在该研究领域中,基于PC平台的识别系统一直是研究的重点,本文实现的基于ARM平台的系统具有轻便,易安装,成本低的优点,具有良好的发展前景。

  1系统硬件设计

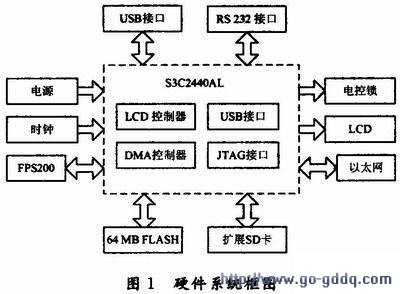

  S3C2440AL主频为400MHz,最高为533MHz;FPS200指纹传感器由256×300个电容传感阵列组成,其分辨率高达500dpi,工作电压范围为3.3~5V,传感器内部有8位ADC,并具有2组采样保持电路。整个系统的框图如图1所示。

      2操作系统

  由于嵌入式Linux具有内核小、效率高、开放源码、平台工具多等优点,该系统采用嵌入式Linux作为操作系统平台。构建该平台的主要步骤如:

  (1)通过JTAG下载U-boot;

  (2)配置LinuxKernel并通过串口下载;

  (3)开发FPS200驱动并进行动态加载。

  3指纹识别的算法流程

  指纹识别系统按识别过程中的主要功能,可划分为指纹图像采集算法、图像预处理算法、特征提取算法、特征匹配算法。

  (1)指纹图像采集算法流程如图2所示。

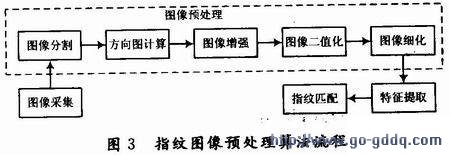

  (2)指纹图像预处理算法流程如图3所示。

  (3)指纹特征提取算法流程提取之前首先需要进行伪指纹特征点的去除,然后提取指纹的拓扑数据结构。

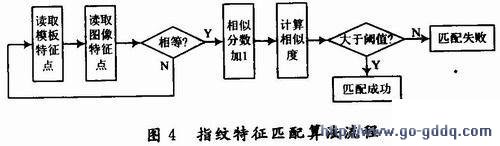

  (4)指纹特征匹配算法流程如图4所示。

        4 指纹分割算法原理

  设一幅指纹图像的像素点数为N,其有L个灰度级(0,1,2,…,L-1),灰度级为i的像素点数为ni,那么,对图像直方图归一化,且有概率密度分布:

  假设阈值t将图像分成C0和C1两类(即物体和背景),C0和C1分别对应具有灰度级{0,1,2,…,t)和{t+1,t+2,…,L-1}的像素。C0类和C1类的发生概率分别为:

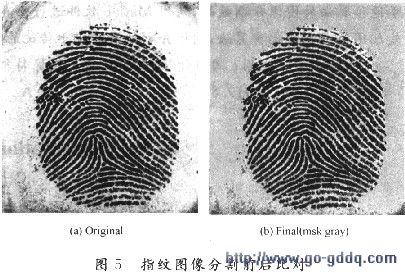

  由图5可以看到利用该方法得到的效果图,其分割结果良好。

  5 结语

  本文以ARM9处理器为平台,系统地实现了一个识别结果良好的嵌入式门禁系统。给出了系统设计的整个算法流程,并重点介绍了图像分割算法,较前人的研究成果,该系统具有平台简单,识别率高,识别快速的优点。但该系统对畸变图像的处理效果并不十分理想,需要在以后的研究中进一步加强。
