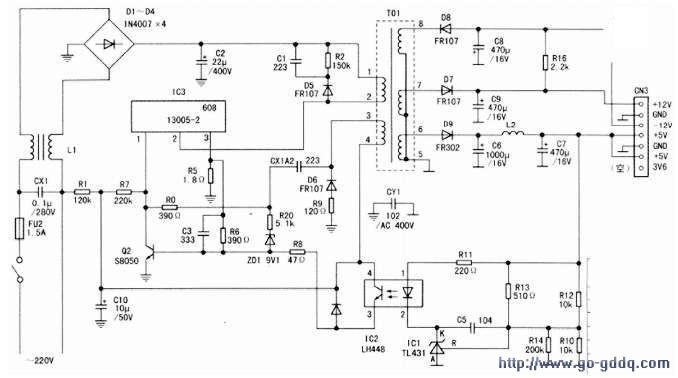

飞响20D型DVD机开关电源主要由电源厚膜电路13005－2（IC3）、开关变压器T01、光电耦合器LH448（IC2）、精密可调基准三端稳压器TL431（IC1）等组成。具体电路如图1所示。

　　工作原理
　　
　　1.输入电路与整流电路
　　
　　220V交流市电通过电源开关和保险管FU2后分为两路，一路经R1、R7加到电源厚膜电路IC3的启动端①脚，另一路送到由CX1、L1组成的线路滤波器进行抗干扰处理，一方面阻止市电中的干扰脉冲进入机内，另一方面也阻止机内开关电源产生的高频尖峰脉冲进入市电网，以免干扰其他电器正常工作。经抗干扰处理后的市电进入由D1～D4组成的桥式整流堆进行整流，在C2两端得到约300V的直流电压。

　　2.电源启动与振荡电路
　　
　　在滤波电容C2两端形成的300V直流电压，经开关变压器T01的初级①－②绕组加到IC3的②脚，为它内部的开关管供电。同时，220V交流市电通过启动电阻R1、R7加到IC3的启动端①脚，在脉冲电压正半周到来时，为内部的开关管提供启动电流，开关振荡启动。需注意的是13005－2的这种启动方式较特别，它与大多数电源控制集成块或电源厚膜电路的启动不同，后者是由300V直流电压经启动电阻对一个电解电容充电，在电解电容两端（即电源控制集成块或电源厚膜电路的供电端）电压达到一定值后，内部的控制电路启动工作。

　　当振荡电路启动工作后，启动电路就不起作用了，取而代之的是T01的反馈绕组（③－④绕组）产生的脉冲电压经CX1A2、R0加到IC3的①脚，使开关电源能够持续工作。

　　3.稳压控制电路
　　
　　稳压控制电路由精密可调基准三端稳压器IC1、光电耦合器IC2、Q2等组成。取样电压取自T01的⑥－⑤绕组感应电压经D9整流、C6、L2、C7滤波后得到的+5V电压输出，该电压还同时作为IC1的工作电源以及IC2内的发光二极管工作电源。而IC2内的光电三极管的工作电源取自反馈绕组产生有脉冲电压经D6整流、C10滤波后的直流电压。

　　由于某种原因使+5V电压升高时，经R12与R13、R14分压加到IC1的R端的取样电压也将升高，而K端电压降低，1C2内发光二极管发光增强，经IC2内光电三极管去控制脉宽调整管Q2的基极，最终控制IC3内部的开关管导通时间缩短，开关变压器储能减少，输出电压降低，从而达到稳定输出电压的目的。若输出电压降低时，其稳压控制过程与上述过程相反。

　　4.保护电路
　　
　　（1）尖峰电压吸收电路该电路主要由D5、R2、C1组成，其作用是对开关变压器T01因漏感产生的尖峰电压进行钳位，以保护IC3内部开关管不被击穿。

　　（2）过流保护该电路主要由R5、R6、Q2等组成。R5为过流检测电阻，其上电压降大小的变化，经R6电阻送到Q2的基极，供过流检测之用，而电路设计有一定过流检测值，当流过IC3内开关管的电流超过这个设定值时，Q2将饱和导通，将IC3①脚短路至地，使开关电源停止振荡，以免故障进一步扩大。

　　（3）压保护该电路主要由R20、ZD1、Q2等组成。当220V交流输入电压过高或稳压电路失控造成输出电压偏高时，T01反馈绕组③－④上感应电压必然也升高，当超过一定值后，稳压二极管ZD1击穿，进而使Q2饱和导通，将IC3①脚短路至地，使开关电源停止振荡，使整个电源无输出，实现过压保护。

　　5.输出电路
　　
　　开关变压器T01次级⑥－⑤绕组产生的感应电压经D9整流及C6、L2、C7滤波后得到+5V直流电压，该电压分为2路：一路从接插件CN3④脚、⑥脚输出至一体化板：另一路经R11降压后供给IC2中的发光二极管作为工作电压，同时经R12、R13、R14分压后供给IC1的R端做参考电压。

　　T01次级⑦－⑤绕组产生的感应电压经D7整流、C9滤波后得到+12V直流电压，从接插件CN3①脚输出至一体化板。

　　T01次级⑧－⑤绕组产生的感应电压经D8整流、C8滤波后得到－12V直流电压，从接插件CN3③脚输出至一体化板。
