11、控制部分---背光ON/OFF和调光电路：

　　采用了通用的背光控制（BL-ON/OFF）电路和调光电路（BL-ADJUST）。调光方式由液晶屏决定，直流调光时C1位4.7uF；交流/PWM调光：C1为NC。直流调光的系统如果C1没有焊接，会造成BL-ADJUST电压不稳，造成屏闪故障。直流调光电压过高或者过低、调光频率和脉宽设置不合适也会造成屏闪动、黑屏等故障。

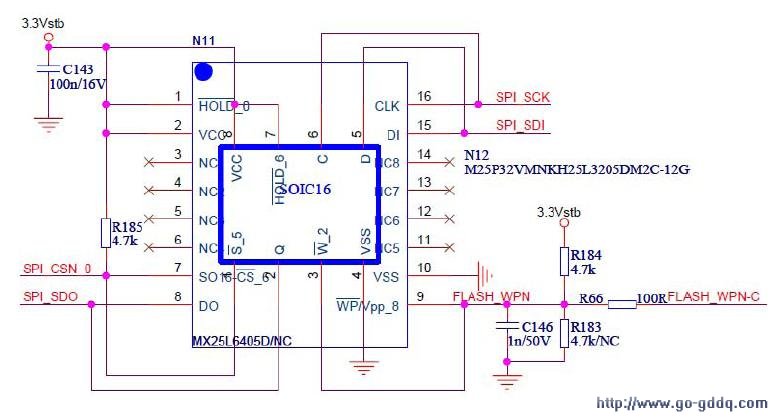

　　12、存储部分---MbootFLASHmbootflash
　　
　　采用32M的SPIflash，里面存放系统的引导程序及部分系统、用户数据。系统上电后首先通过mboot引导启动，mboot完成启动后再启动系统主程序（存放在NANDflash中）

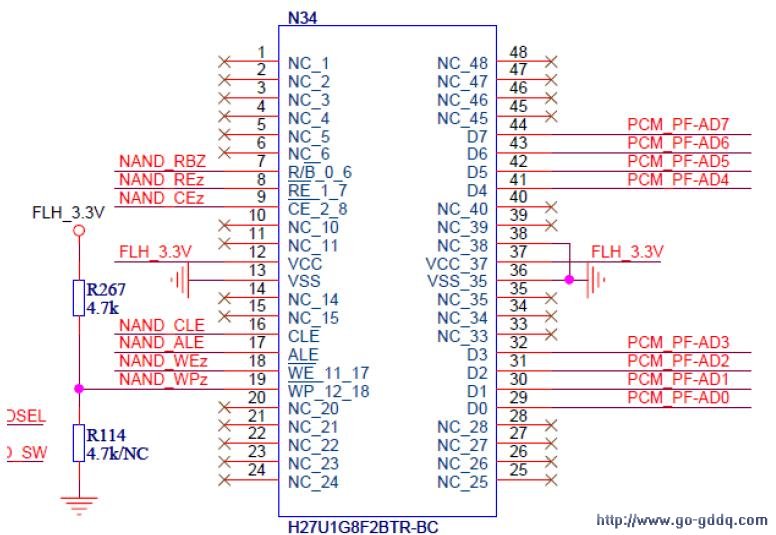

　　13、存储部分---NANDFLASH
　　
　　系统的主程序存放在NANDFLASH中，MST6i78机芯采用了1Gbit的NANDFLASH。不管是MBOOTflash还是NANDFLASH，任何一个有故障，都会导致整机无法启动。

　　14、存储部分---EEPROM
　　
　　系统的EEPROM采用24C64/N10，主要存放工厂数据和用户数据；N13为HDMI的HDCPEERPROM，采用了24C04。HDMI的EDID内置到了主程序中，即NANDFLASH中。

　　15、按键电路---触摸按键
　　
　　触摸按键：XP8为4PIN；R179、R180为1M；

　　16、遥控电路---支持灯效控制、光感

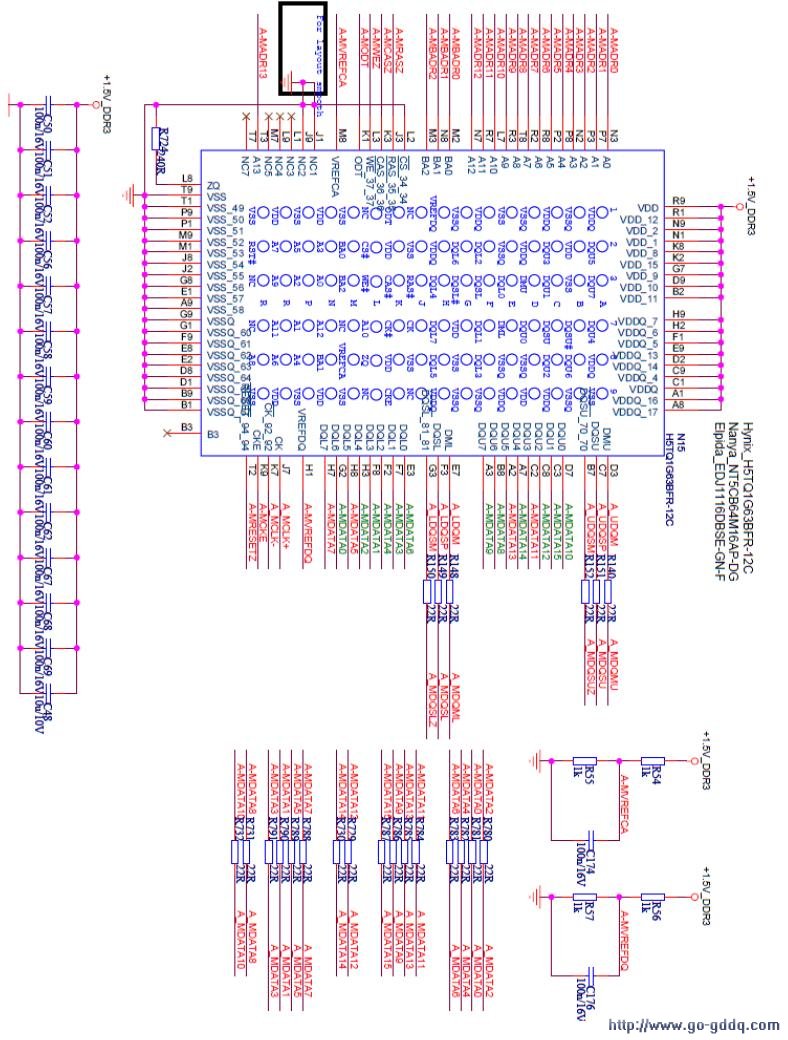

　　17、DDR电路---DDR3_H5TQ1G63BFR-12C
　　
　　MST6i78采用2片1Gbit的DDR3，N15、N17。如果DDR有故障，回引起整机无法启动。可以通过逐管脚的测量引脚阻抗来判断是否有焊接等故障。

　　18、接口部分---HDMI接口
　　
　　本机采用3路HDMI输入，EDID采用程序内置的方式。同时MST6i78的ESD能力很强，所以HDMI接口附近的ESD器件也不需要贴装。

　　19、接口部分---网络接口
　　
　　6i78集成了MAC，但PHY需要外置。系统采用了IP101A做为系统的PHY接口芯片，供电为3.3V，外部晶体G4为25M。

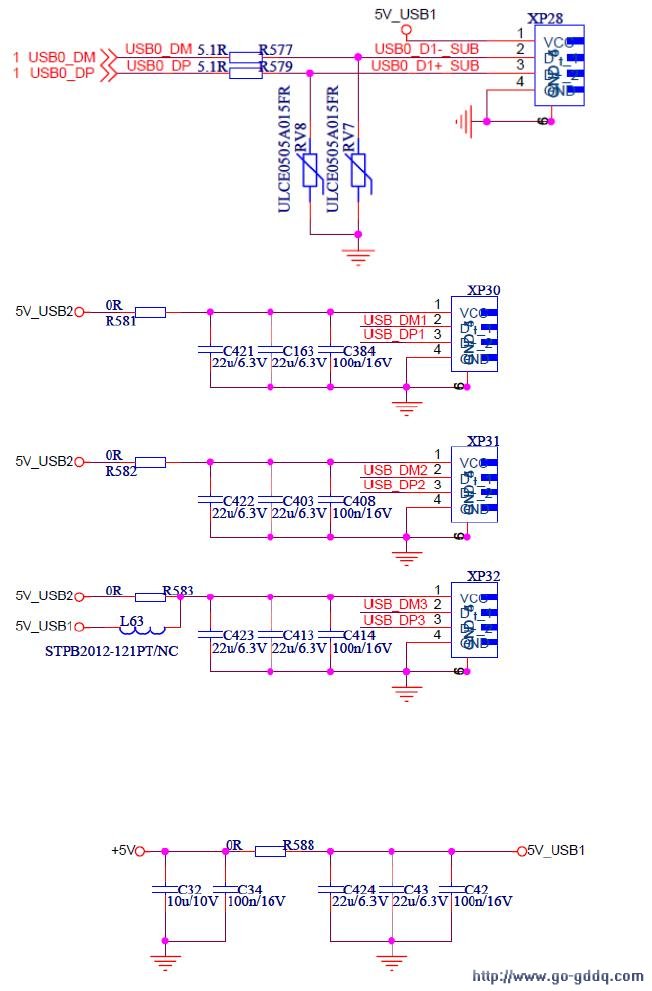

　　20、接口部分---USB接口
　　
　　本机型采用四路USB输入。
