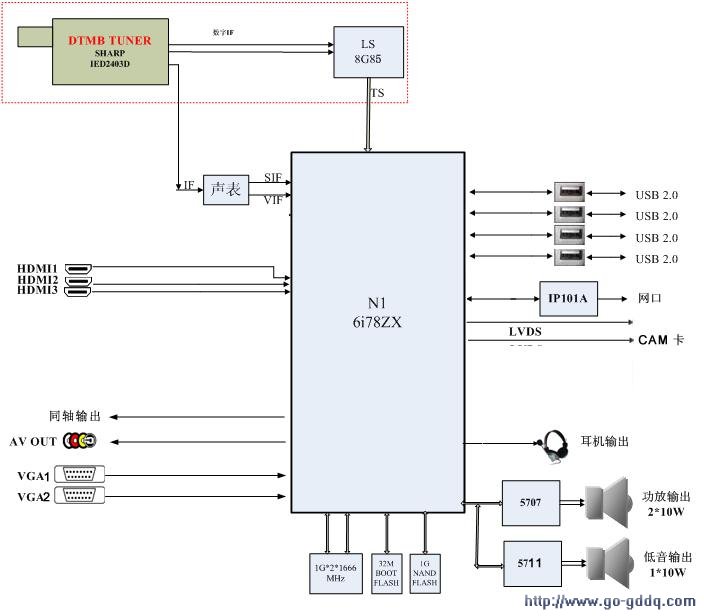

一、电路框图构架

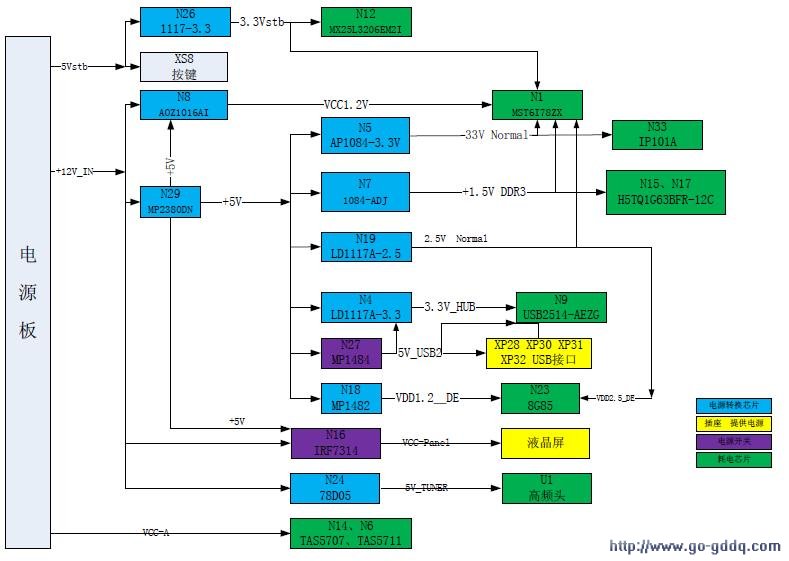

            二、电源分配

          三、主板原理说明
　　

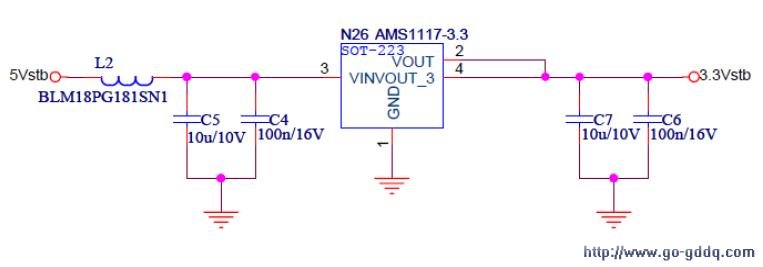

　　  1、 电源部分---系统 3.3Vstb3.3Vstb 为待机3.3V，通过待机5V 转换而来，待机不受控。用于系统的PM 供电、Mboot FLASH 供电、触摸按键供电等。此电压不正常会造成整机不启动。

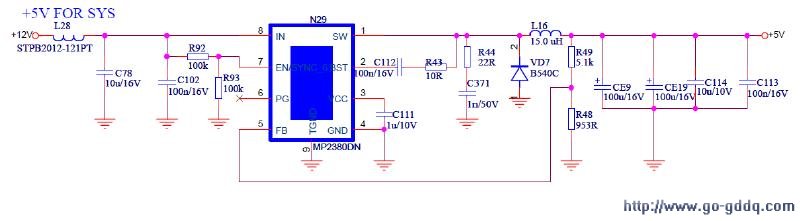

　　2、电源部分---系统+5V
　　
　　+5V为系统主5V，待机受控，设计容量为5A。LED产品中电源板无+5V输出，需要主板通过DC-DC转换而来。用于系统+2.5V_Normal、33V_Normal、USB5V、8G85的核电等。

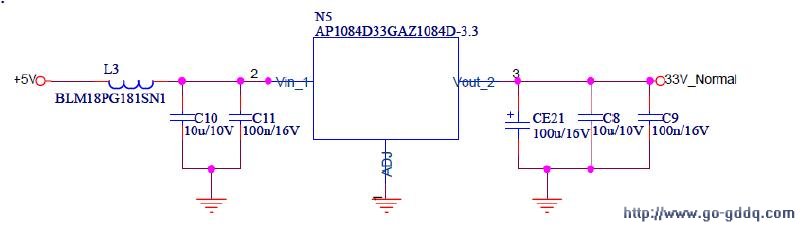

　　3、电源部分---系统3.3V：33V_Normal

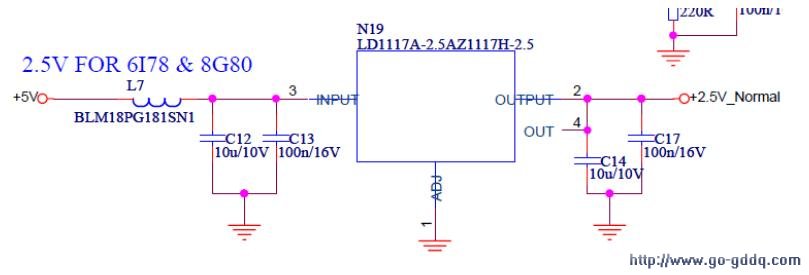

　　4、电源部分---系统2.5V：+2.5V_Normal系统
　　
　　2.5V用于MST6i78和8G85供电，待机受控。

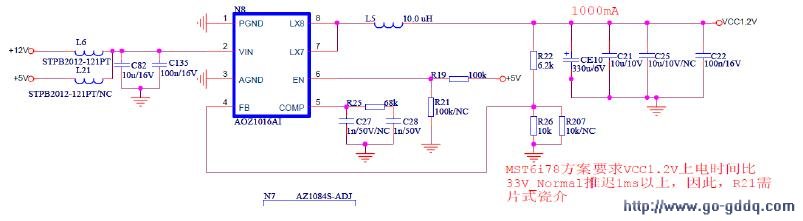

　　5、电源部分---MST6i78核电：
　　
　　VCC1.2VMST6i78核电采用DC-DC通过12V转换而来，1A左右的大小。用于MST6i78的内核使用。此电压理论值为1.26V,实际出DC-DC后设计为1.3V左右，到芯片管脚为1.27~1.28V左右。注意到芯片管脚电压一定要大于1.26V，低于的话会造成系统死机、重新启动等故障。

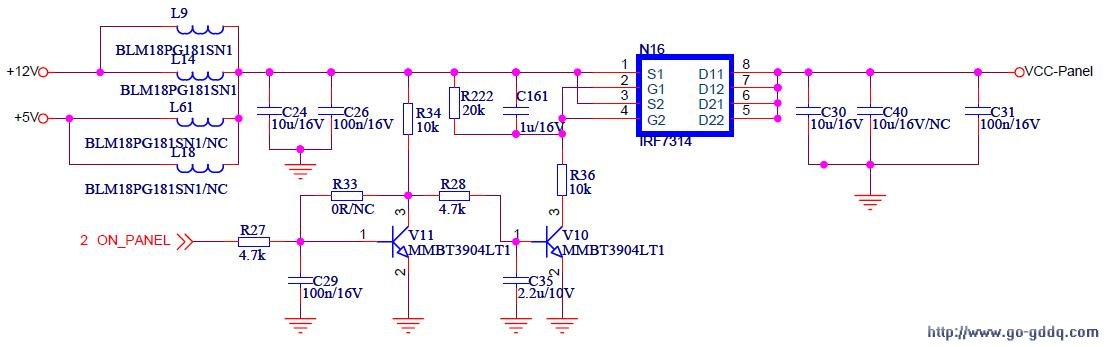

　　6、电源部分---液晶屏TCON供电：VCC-Panel
　　
　　液晶屏的TCON供电采用最常用的MOS管切换电路，实现TCON供电的切换控制和输入电源选择。如果此部分电路出故障，如N16损坏，会导致液晶屏无输出，现象表现为黑屏或灰屏（背光亮的时候），或者有音无图。

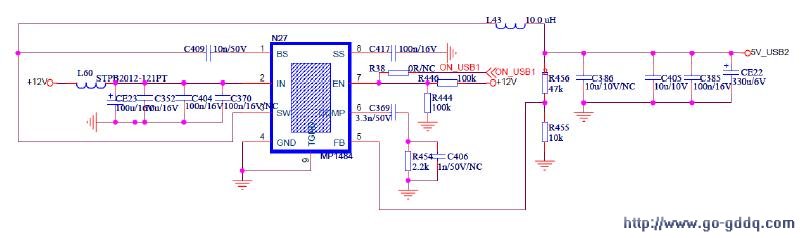

　　7、电源部分---USB供电：5V_USB2

　　8、电源部分---USBHUB供电

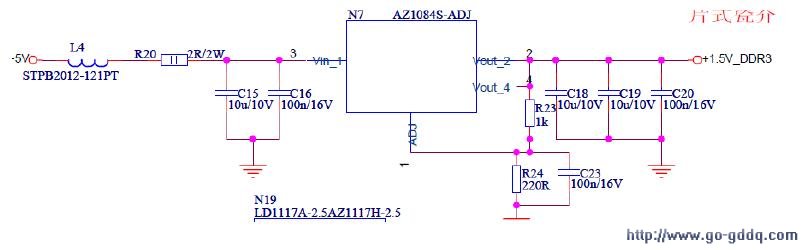

　　9、电源部分---DDR3供电

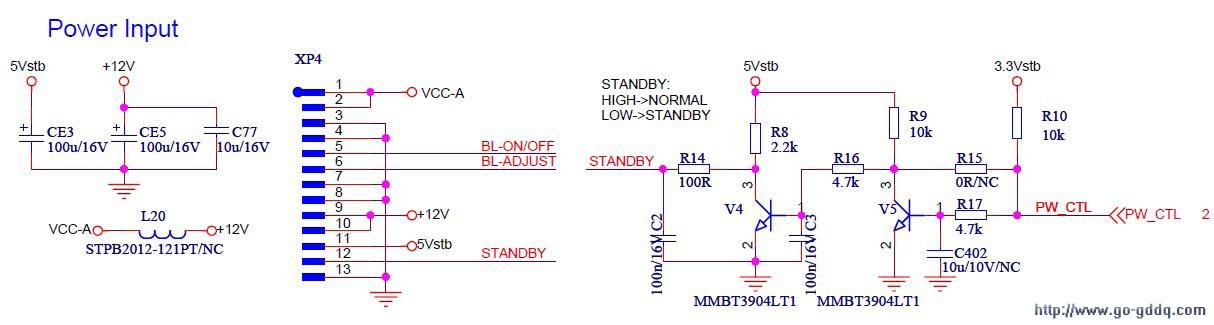

　　10、控制部分---待机控制电路：STANDBY

　　待机控制采用两级反向的方式，上电时MST6i78的控制管脚PW_CTL默认为高阻状态，这样V5的控制端B为高电平，两级反向后standby为高，电源启动，输出+12V，系统启动。系统启动后根据EEPROM中读取到的待机状态再来控制PM_CTL,从而控制整机是出于开机状态还是待机状态。

[1] [2] [3] [4]  下一页
