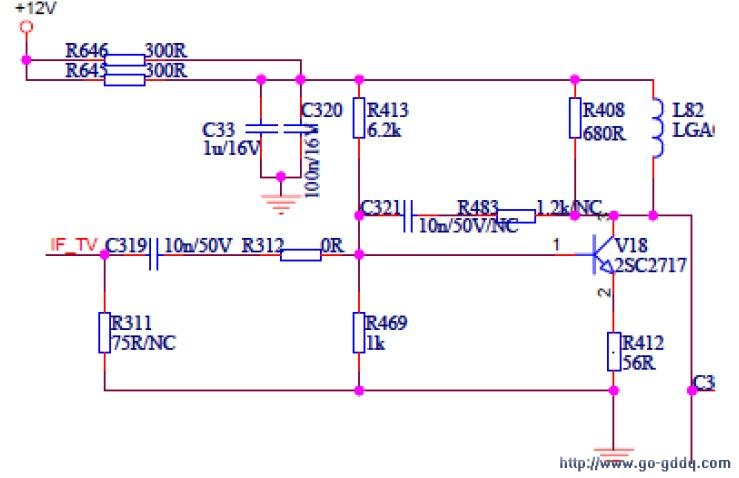

31、tuner部分---tuner预中放电路
　　
　　由于高频头的放大倍数不够，为了弥补声表对信号的衰减，所以高频头的中频输出需要增加一级预中放电路。这是典型的三极管共射放大电路。

　　这部分电路中V18容易出现参数漂移造成TV下图像不正常，伴音影响图像，信号拖尾等问题。可以更换V18或者更改R412进行实验
　　

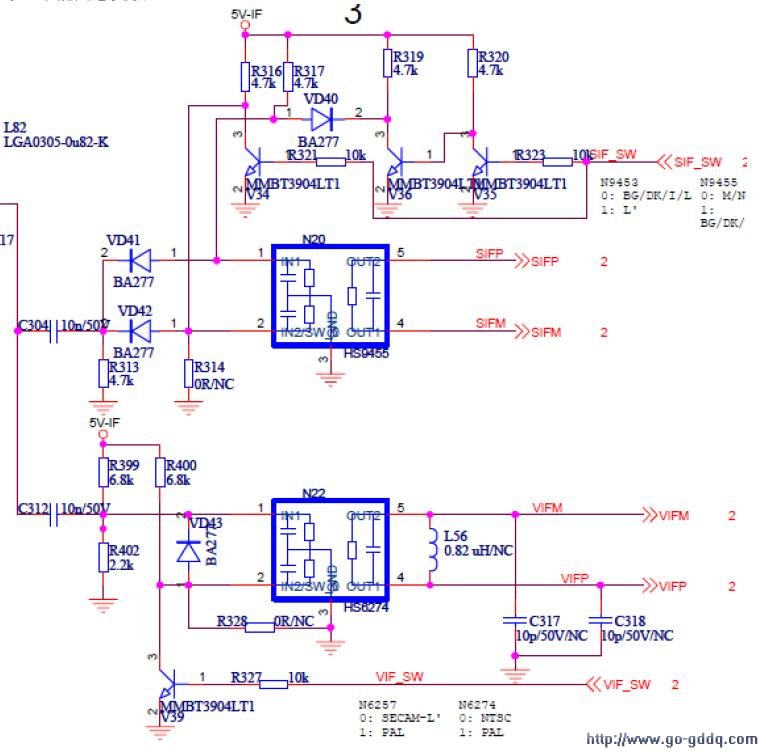

　　32、tuner部分---声表电路
　　
　　声表出现问题会造成相应的图像或声音不正常，直接更换声表即可。声表需要使用本机使用的型号，不能随意更换。

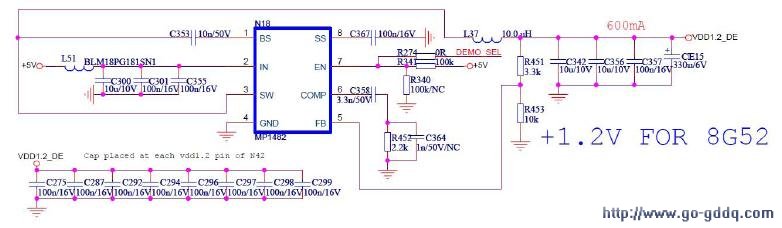

　　33、国标地面波部分---电源国标地面波采用凌汛公司的8G85

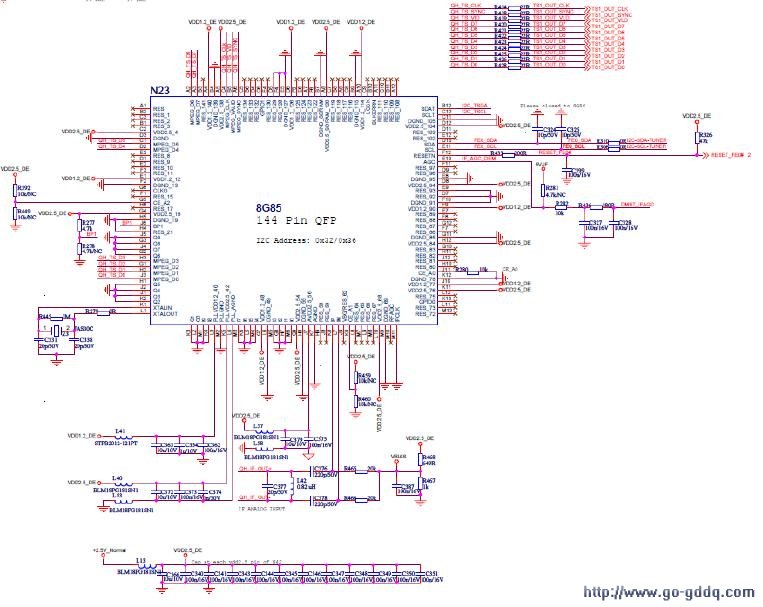

　　34、国标地面波部分---8G85部分

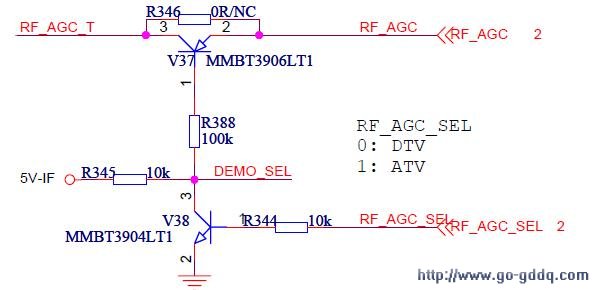

　　35、国标地面波部分---RF_AGC控制
　　
　　DTV通道下：RF_AGC需要切断，RF_AGC_SEL=0；ATV通道下：RF_AGC需要开启，RF_AGC_SEL=1；DEMO_SEL：控制给8G85的内核供电DC-DC，逻辑控制通上。

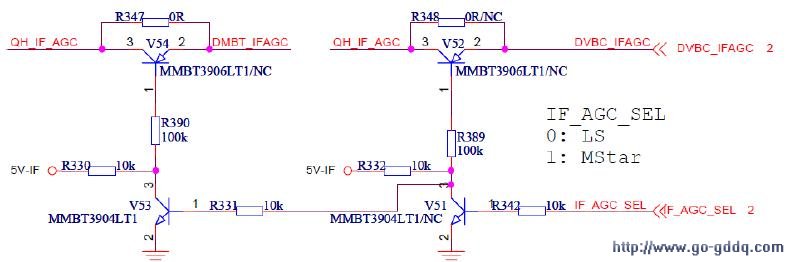

　　36、国标地面波部分---IF_AGC控制
　　
　　DTV下需要关闭RF_AGC，但需要打开IF_AGC,此部分电路来控制采用内置DEMO.还是外置DEMO.

　　本机采用了外部的DEMO.,R607为0R，R606为NC；

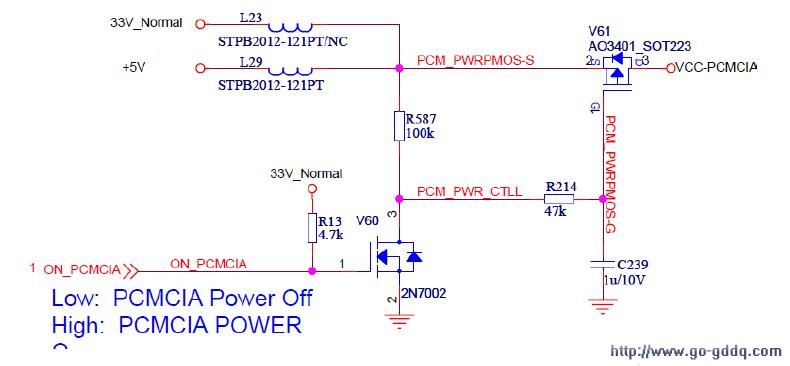

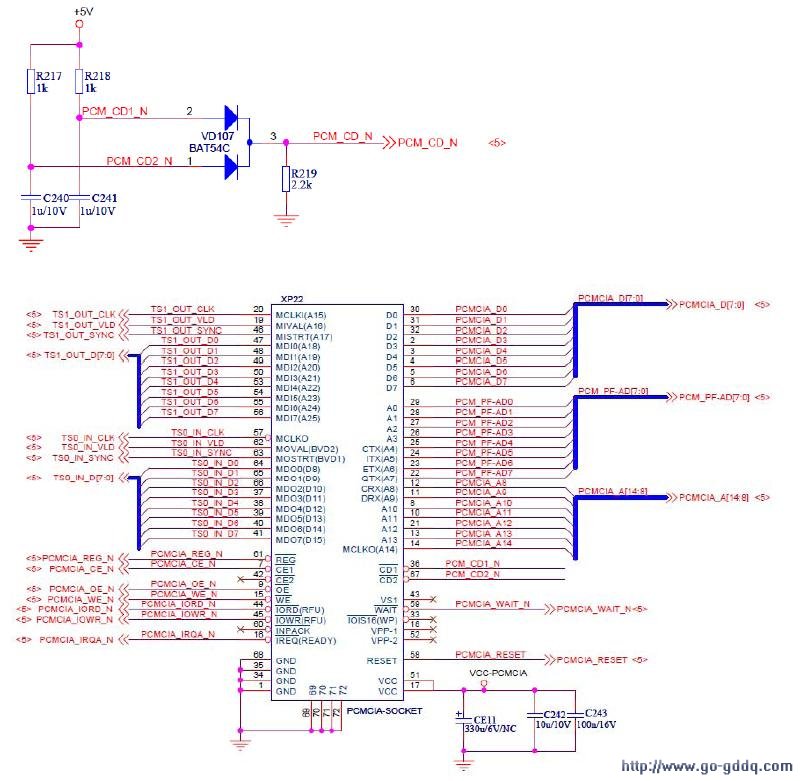

　　37、CAM大卡插口

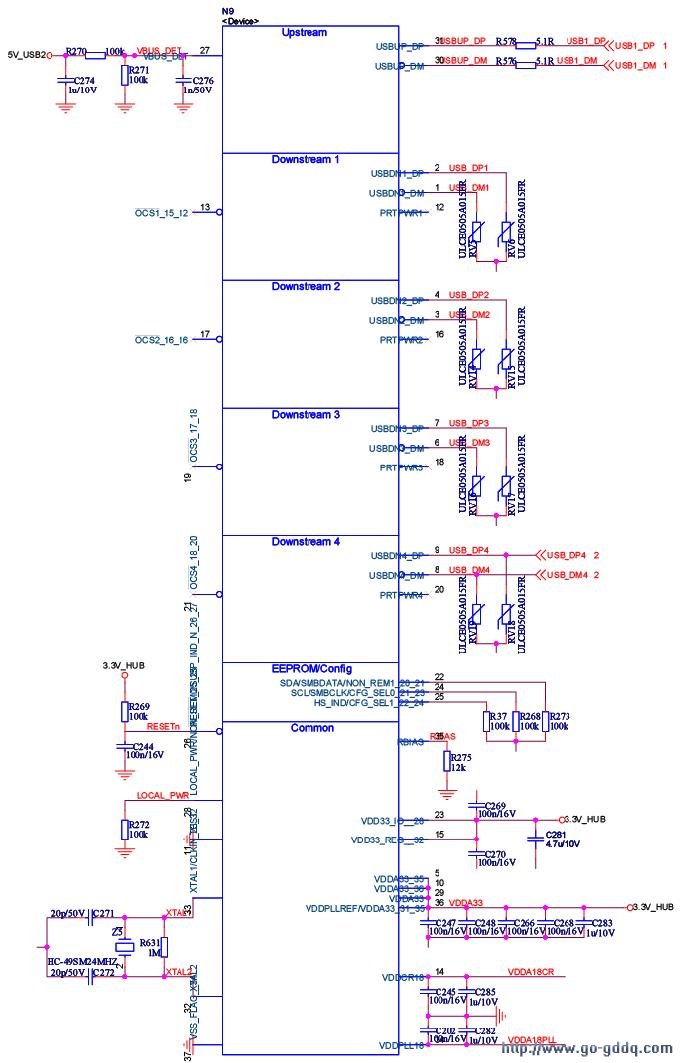

　　38、USBHUB
　　
　　本ＵＳＢ集线器包括一个上行接口和四个下行接口
