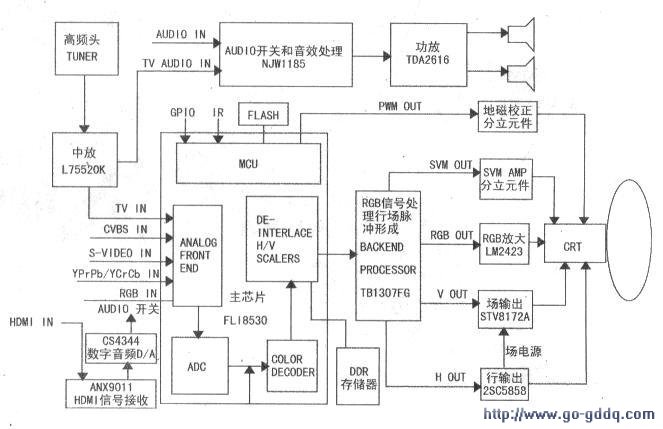

康佳TG系列机器采用GENESIS公司最新数字处理芯片FLI8530，设计为25-34英寸高清/逐行电视机，具备接收模拟和数字电视标清及高清信号，常见型号有：P29TG383、SP29TG529E等。整机由主板和数字板两部分组成，整机框如图所示。

　　图像信号流程：高频头输出的IF中频信号首先送到N101（LA75520）进行音视频解调，从（5）脚输出解调的TV视频信号，与外部输入的AV、YCrCb、YPrPb、VGA等模拟视频信号和HDMI数字视频信号一起加到主芯片N401FLI8530）上，在内部由CPU控制进行视频信号通道选择、图像解码、ADC、格式变换、3D数字滤波、DAC等一系列处理后，从（139）、（135）、（131）、（124）、（123）脚输出模拟RGB、HsVs信号到U501（TB1307）的（48）、（1）、（2）、（4）、（3）脚，进行亮度、对比度、色饱和度控制，最后从U501的（38）、（36）、（34）脚输出RGB信号，经Q503、Q504、Q505射随后送到由LM2423组成的视放电路进行宽带放大，驱动电子枪工作。

　　音频信号流程：音效处理集成块N202（NJW1136，部分机器采用NJW1185）由（1）与（32）脚、（2）与（8）脚、（3）与（30）脚、（4）与（39）脚、（5）与（28）脚、（6）与（27）脚组成6组输入通道开关，分别与输入的TV、AV1、AV2、AV3、YPrPb、VGA、HDMI音频信号对应。CPU通过总线通讯控制方式在N202内部对音频信号进行通道选择、电子音量均衡、立体声扩展等处理后，从（12）脚和（21）脚输出到N201（TDA2616）上进行功率放大，驱动扬声器工作。

　　控制信号流程：主芯片N401（FLI8530）（107）脚是遥控信号IR输入脚、（89）脚是键控输人脚。当CPU接收到开机指令后，（113）脚（STB）由高电位跳变为低电平，整机得电开始工作。如果在工作过程中保护脚（120）脚（PROT）检测到低电平，整机将进入待机状态。无信号或者得到遥控器静音指令，其（119）脚（MUTE）将变为高电平而静音。

　　工厂菜单进入方法：使用用户遥控器KK-Y295K，按“菜单”键打开主菜单，再按5次“回看”键，屏幕上出现1～8项中文列表菜单项表示进入了工厂模式。分别按数字键“1~8”可进入对应的工厂菜单选项，按“频道+／-”键选择项目，按“音量-／+”键调节项目参数。退出方法：按“菜单”键退出工厂菜单。
