海信HDP2907M高清彩电数字板维修资料
来源:本站整理  作者:佚名  2011-04-22 07:28:29

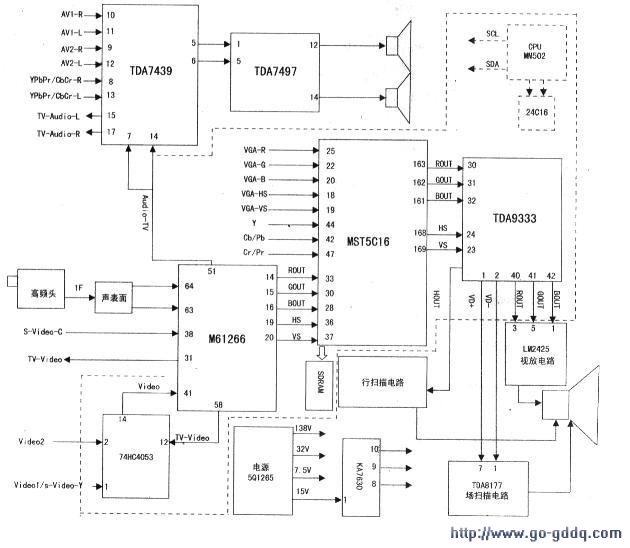

  海信HDP2907M高清电视机在社会拥有量很大,采用MST公司的行场信号格式转换芯片MST5C16,海信称此“机芯为MST机芯”,派生机型有HDP2910、HDP2977、HDP3406M、HDP2511G等。该机整机信号流程见附图。

  主要IC功能MST5C16:行场频率格式变换,产生100Hz、60Hz逐行,1250逐行、833像素增强。YCbCr/YPbPr信号和VGA及M61266送来的RGB信号切换,YCbCr/YPbPr和VGA及RGB信号进行A/D转换和D/A转换,字符信号和图像信号的叠加。M61266:模拟TV信号中放解调,TV/AV信号解码,解码后输出模拟的RGB信号。

  74HC4053:TV-Video/Videol/S-Viseo-Y/Vide02信号切换。TDA9333H:行场信号激励输出,EW、ABL、EHT、RGB.

  预视放输出。本机采用两片型号为HY57V161610ET-7的SDRAM,主要作用是为MST5C16提供运算空间,起到暂存图像的作用。MM502:本机的CPU,通过SDA、SCL对各个集成IC进行控制,完成用户按键和遥控的各种控制功能,及整机的工作状态。TDA7439:通过SDA、SCL总线对YCbCr/YPbPr/AVl/AV2/TV音频信号切换及音效处理和音量控制。TDA7497:伴音功放集成块。LM2425:视放输出IC。

  TDA8177:场功放输出集成电路。5Q1265RF:电源厚膜集成电路。KA7630:带有复位电路,但本机未用。该IC把15V分别稳压成5v、8V、12V输出,通过控制(4)脚高低电屏来控制(8)、(10)脚电压输出,正常开机时CPU控制(4)脚电压为4V。

  信号流程分析

  (1)射频信号:视频信号先经过高频头解调出IF信号,再通过声表面滤波器进入到M61266(63)、(64)脚进行中放解调和视频检波,检波后从(58)脚输出TV-Video信号送往74HC4053的(12)脚,和视频输入端口的Videol/S-Video-Y、Vide02信号进行切换,最终切换出一路Video信号返回到M61266的(41)脚,从M61266的(31)脚输出一路TV-Video信号送往AV视频输出端口,同时,Video信号在M61266内部进行解码,解码后输出模拟的RGB信号,分别从M61266的(14)、(15)、(16)脚输出,送往MST5C16的(33)、(30)、(28)脚(RGB输入端),在MST5C16内部和YCbCr/YPbPr、VGA信号进行切换,切换出一路信号进行A/D变换及行场频率换算处理,行频归一为33.75kHz,然后D/A变换后从MST5C16的(163)、(162)、(161)脚输出模拟的RGB信号,送往TDA9333的(30)、(31)、(32)脚(RGB信号输入端),在TDA9333内部完成亮度、色度、对比度、预视放处理后,从(40)、(41)、(42)脚输出送往视放电路LM2425的(3)、(5)、(1)脚(RGB输入端)进行RGB信号放大,最后通过LM2425的(8)、(6)、(10)脚送到CRT的阴极。

  (2)高清信号和VGA信号流程:所有的高清、标清YUV的信号(1080/60P、1080/60i、1080/50i、720/60P、720/50P、480/60P、576/50P)和VGA信号均通过MST5C16进行A/D转换,然后进行行场格式频率变换处理,后续处理过程同前。

  (3)行场同步信号信号及行场激励信号流程:Videol、Vide02、S端子、TV-Video信号在M61266内部进行解码,产生行、场同步信号,分别从(19)、(20)脚输出,送往MST5C16的(36)、(37)脚。VGA的HS、VS信号不需分离,所有的高清、标清YUV的信号在MST5C16内部产生HS、VS信号,然后行频归一处理成33.75kHz,HS、VS信号分别从MST5C16(168)、(169)脚送往TDA9333的(24)、(23)脚。TDA9333的(8)脚输出行激励信号送往行激励电路;场VD-、VD+信号分别从TDA9333的(1)、(2)脚输出,送往TDA8177的(7)、(1)脚。

  (4)音频信号通道信号流程:Audio-TV音频信号从解码板的M61266的(51)脚输出,送到TDA7439的(7)、(14)脚,先和YCbCr/YPbPr/AVl/AV2音频信号进行切换,再在总线控制下进行音效处理和伴音音量及高低音调整,然后一路从TDA7439的(15)、(17)脚输出,送往AV音频输出端子,另一路从(5)、(6)脚输出送往伴音功放集成电路TDA7497的(1)、(5)脚进行音频信号放大。
