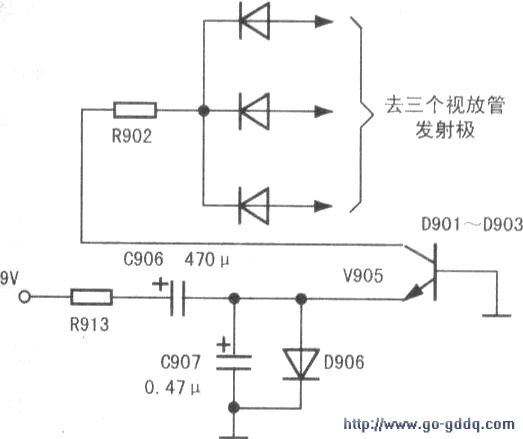

电路图如附图所示，其工作原理是：在正常工作时。+9V电源对C906和C907充电。前者充得约为8.5V，后者充得约为O.5V.V905b极接地，所以反偏截止，不影响视放管的工作。当关机时，+9V快速降至0V，C906左端电压也随之下降，因C906容量较大，放电电阻R913也较大，无法立即泄放而继续保持左高右低的电压，使得V905发射极相对基极为负电压，并提供V905饱和所需基极电流，V905立即饱和导通，集电极降为低电位。由于三个视放管的发射极经D901、D902、D903和R902接入V905的集电极，所以三个视放管也因发射极电位降低而饱和导通，其集电极电流激增，与之相连的显像管三个阴极电流瞬时增加，使显像管玻壳内外壁形成的高‘压电容所存储的电荷在行场偏转磁场未消失前很快泄放掉，阳极高压也快速消失，达到关机消亮点的目的。
