海尔变频空调功率模块的检修须知
来源:本站整理  作者:佚名  2011-07-29 15:27:03

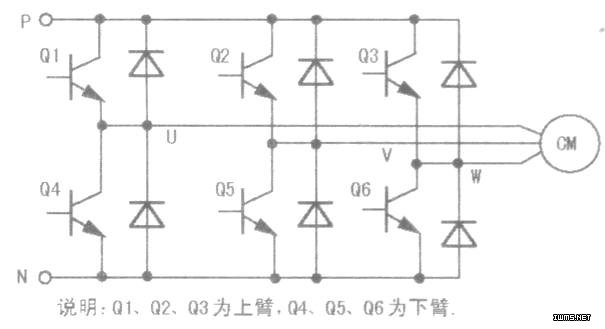

  在变频空调中,功率模块是一个主要的组成部件,常简称为IPM。变频压缩机运转的频率高低完全由功率模块所输出的工作电压的高低来控制,功率模块输出的电压越高,压缩机运转频率及输出功率也越大,反之,功率模块输出的电压越低,压缩机运转频率及输出功率也就越低。功率模块内部是由三组(每组两支)大功率的开关三极管组成,如图所示,其作用是将输入模块的直流电压通过三极管的开关作用转变为驱动压缩机的三相交流电源。功率模块输入的直流电压(P、N端间)一般为260V~310V,而输出的交流电压一般低于220V。

  检修须知

  在检修变频空调时,应先确定故障部位,再检查相关电路。检修前,应开机让空调运行一段时间(10分钟以上),看室内机是否显示故障代码,若能显示,则可根据故障代码快速找到问题根源;若一段时间后无故障代码显示,则注意室外机的运行状态并结合其他故障现象进行判断,具体判断方法见下表。

室外机运行状态     故障原因判断     检查方法
室外机电脑板上任何指示灯都不亮,风机不启动,压缩机不启动 可能是室外机主回路有问题,如整流桥击穿,保险丝烧断,继电器烧坏,端子接触不良 测端子排上的黑白电线间是否有220V左右的电压,如没有,且室内机电源和运行灯都亮,则是室内机故障
室外机电脑板上仅显示高压的红灯亮,其他指示灯不亮,风机不启动,压缩机不启动 可能是室外机电脑板(主控板)坏 可确认一下P -N端子间是否有310V直流电,如果有,则是电脑板问题
室外机电脑板上所有指示灯都亮,风机不启动,压缩机不启动 此种情况可能为室外机传感器故障,或电脑板有故障 将外传感器拔下,逐个测量传感器是否有开短路现象,如果传感器正常,则检查电脑板
室外机电脑板所有指示灯亮,压缩机不启动或启动后马上停机,风机启动不久后停机 此故障多为压缩机不良或功率模块不良,也可能是外电脑板不良 将10芯排线从模块上拔掉,如果故障依旧,可基本判断是电脑板问题;如果故障现象消失,则是功率模块或压缩机问题
    将风机线拔下,压缩机运转后,测电
外电脑板所有指示灯亮,压缩机运转,风机不转或运转缓慢 多为电机损坏,或者电脑板上风机驱动部分有问题 脑板上风机端子(靠两边的接头)有无220V电压。如果没有,则电脑板坏;否则,风机坏
