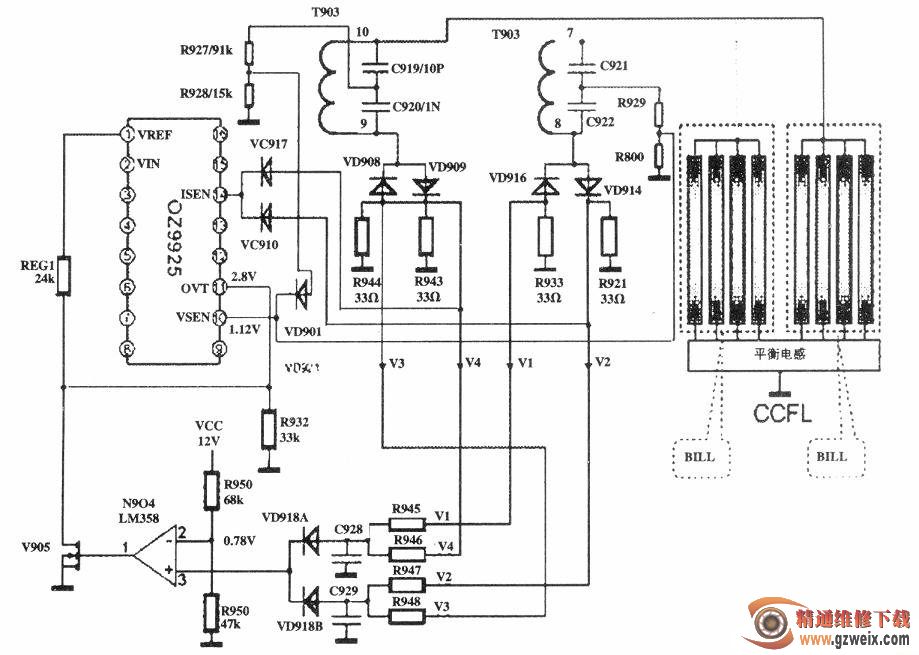

海信LCD-4233 IP整合板背光灯管断路保护由取样电路、检测电路、比较电路控制电路组成，如下图所示。取样电路由VD908、VD909、VD914、VD916、R944、R943、R921、R933组成；检测电路由R945、R946、R947、R948、VD918A、VD918B、C928、C929组成；比较控制电路由R950、R951、N904、V905组成。

　　①取样电路工作原理：升压变压器T903的次级升压线圈有两个一样的绕组，绕组⑦、⑧及绕组⑨、⑩。这两个绕组输出电压相同，并且绕组负载的两组背光灯管（A组和B组）数量、功率、尺寸、特性均相同。这样，当背光灯管全部点亮时，两组背光灯管流过灯管的电流是相同的。每组背光灯管供电的变压器绕组下端分别接两只极性相反的二极管VD908、VD909及VD916、VD914；四只二极管均经过四只阻值相同(33Ω)的电阻R944、R943、R933、R921接地，这四只电阻就是电流取样电阻。四只二极管和四只电阻的连接点就是背光灯管电流的取样输出点；VD908、VD909及VD916、VD914的取样输出点分别设定为：V3、V4、Vl、V2。由于R944、R943、R933、R921这四只取样电阻阻值均相同，又由于两组背光灯管数量相同、特性相同，故两组背光灯管的电流是相等的。这样，四个取样点的取样电压幅度（绝对值）是相等的，即V3=V4=V1=V2。但是由于二极管VD908、VD909是极性相反连接，所以V3、V4是反相的：

　　V3为负、V4为正；同理，Vl为负、V2为正。

　　V3、V4、Vl、V2输出电压即为背光灯管断路保护的取样电压。Vl、V2是A组背光灯管的取样输出；V3、V4是B组灯管的取样输出。
