检修TCL王牌液晶彩色电视PWL37C电源板整流电路
来源:本站整理  作者:佚名  2012-10-26 16:23:59

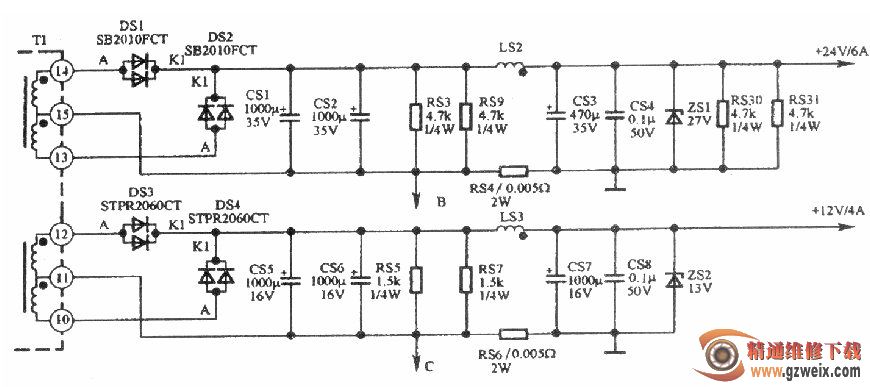

 TCL王牌液晶彩电PWL37C电源板整流电路如下图所示,24V整流电路分析:当QW9导通、QW10截止时,PFC电路的电压经过QW9流入Tl的⑦脚,从Tl③脚流出,此时⑦脚为正,③脚为负,在Tl的次级同名端的电位相同,此时DS1导通,给后续提供24V工作电压。

  当QW9截止、QW10导通时,Tl③脚为正,⑦脚为负,此时DS2导通,给后续电路供电,在正、负半周都在提供能量。
