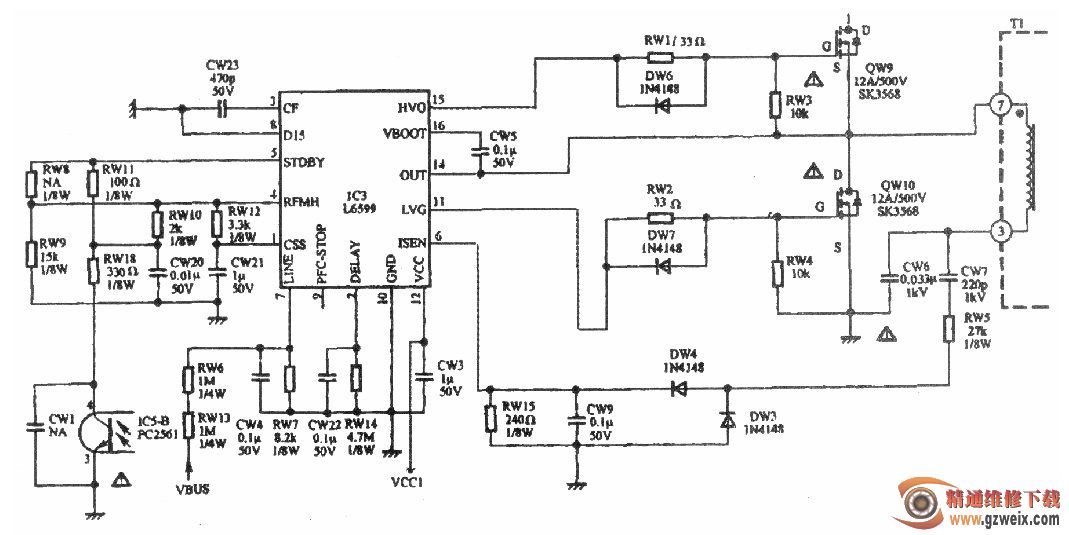

TCL王牌液晶彩电PWL37C电源板脉冲宽度调制（PWM）电路如下图所示，当vCCl的工作电压加到IC3的(12)脚(Vcc)后，IC3开始工作，从IC3的(11)(LVG)、(15)脚(HVG)输出脉冲信号，去控制QW9和QW10轮流导通和截止。当QW9导通时，QW10截止。此时PFC输出的400V电压流过QW9后，进入Tl的⑦脚，再从T1③脚流出，经过CW6到地。

　　当QW9截止、WQ10导通时，CW6上的电荷进入Tl的③脚，从Tl⑦脚流出后，再经过QW10到地。在QW9和QW10轮流导通和截止的过程中，Tl的次级感应的电压，经过整流、滤波得到12V和24V电压。

　IC3(L6599)各个引脚的参考电压见下表所示。

引脚	正向电阻(Ω)	反向电阻(kΩ)	电压(V)
1	600	17	2.2
2	700	∞	0
3	600	40	2.6
4	650	14	2.2
5	650	16	1.8
6	250	0.25	0
7	650	8	1.8
8	0	0	0
9	550	18	1.4
10	0	0	0
11	550	6.5	5.6
12	450	29	12
13	∞	∞	0
14	400	800	195～200抖动
15	800	1000	200～205抖动
16	500	∞	205～208抖动
