适用机型有：东2550XHC,2550XHE,2550XP,2555DE,2555DH,2555SH,2950XHC,

2950XHE,2950XMJ.2950XP,2955DE,2955XP,2955XHG2955XHE,2955XMJ.2955DH,2955SH等大屏幕彩电。

东芝S5ES机芯开关电源初级采用日本三肯公司推挽式厚膜电路STR-23302，次级采用稳压保护专用厚膜电路HIC-1016。该机芯无独立的副电源，副电源取自主开关电源，待机控制采用降低开关电源输出电压和关闭行振荡电源的方式。

该开关电源具有输出功率大（700 W) ,稳压范围宽 (90 -245 V)、保护电路齐全的特点。该机芯在开关电源的初级和次级，均设有保护电路。下面以东芝2950XHC彩电为例，介绍开关电源和保护电路的原理与维修。

另外，该机芯还采用工℃总线控制技术，微处理器通过工℃总线系统对被控电路进行故障检测。当工℃总线系统的被测电路发生故障时，故障信息经过工℃总线系统将传给微处理器，微处理器会采取待机保护措施，并可通过屏幕显示故障自检信息，供维修时参考。

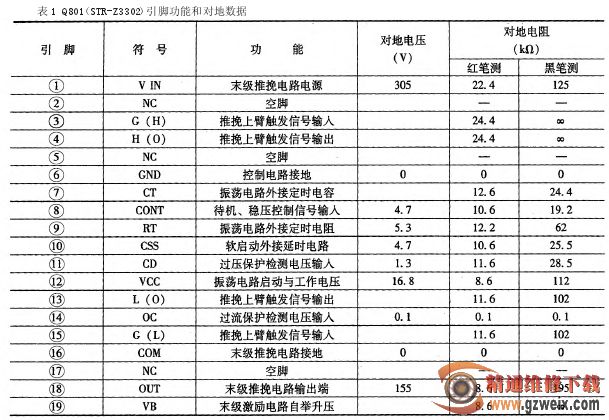

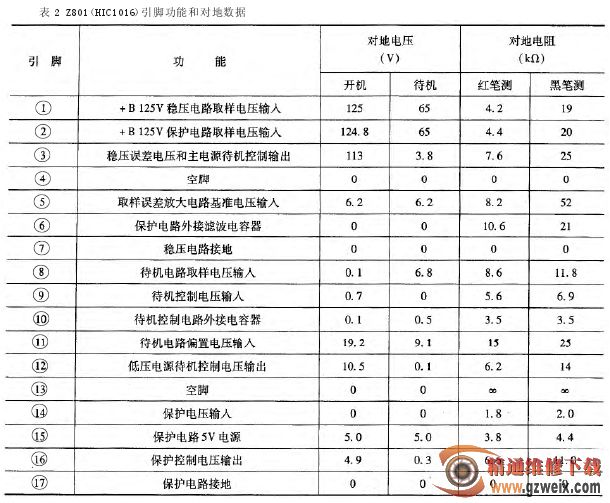

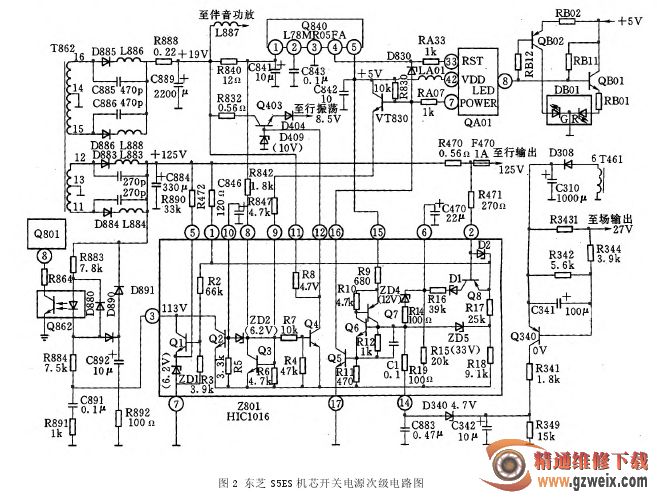

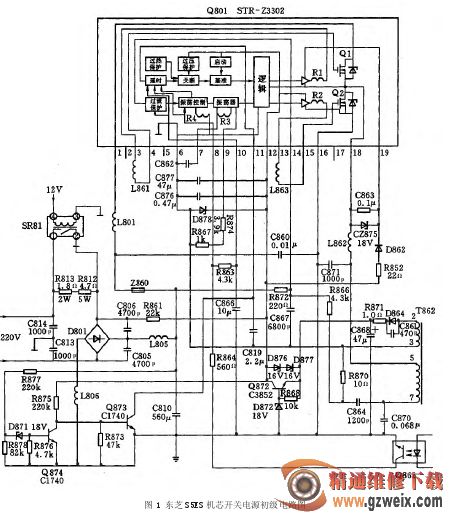

一、电源与保护电路工作原理1．开关电源原理该机的开关电源初级电路如图1所示。初级电路主要以厚膜电路Q801(STR-23302）为中心，其与普通电源厚膜电路的最大不同是内部采用两只大功率绝缘栅型场效应管，且工作于推挽状态。因此具有损耗小、效率高、输出功率大的特点。STR-23302的引脚功能和对地数据见表1（见9页）。内部电路方框图见图1上部。开关电源次级电路见图2（见9页）。主要以Z801(HIC1016）为中心，组成稳压、待机、保护电路。H工C1016的引脚功能和对地数据见表2（见10页）。内部电路方框图见图2下部。

(1)振荡电路

市电220 V交流电压经过R812,R813限流，全桥D801整流，L805,C810滤波后，产生约300 V的直流电压。300 V直流电压经保险器Z860,L801加到Q801的①脚内部的末级推挽输出电路；同时市电 220 V交流经R861降压、D801的左下臂二极管整流、C877,C876滤波产生约16 V的直流电压，送到Q801的12脚内部振荡、稳压电路，作为启动电压。
