②此外，NPN型晶体管集电极。和发射极。之间的正、反向阻值均为无穷大，根据检测结果进行判断。若集电结（b-c极）的正向阻值与发射结（b-e极）的正向阻值基本相同，且其反向阻值均为无穷大，则可判定该晶体管性能良好：若所测结果与上述情况不符合，则可基本断定NPN型晶体管已经损坏。

    (2) PNP型晶体管的检测
    PNP型晶体管是在两个P型半导体中间夹杂一个N型半导体制成的，同NPN型晶体管相同，其引脚也分为基极（b）、集电极（c）和发射极（e）。图3所示为PNP型晶体管Q8009的外形图和引脚排列图。

    PNP型晶体管的检测方法同NPN型晶体管的检测方法基本相同，只是在测量集电结正向阻值时，需将红表笔接基极b，黑表笔接集电极c。测量发射结的正向阻值时，需将红表笔接基极b，黑表笔接发射极e。正向阻值约为3kΩ，反向阻值均为无穷大。其判断方法同NPN的判断方法相同，在此不再复述。

    （3）继电器RLY8001的检测

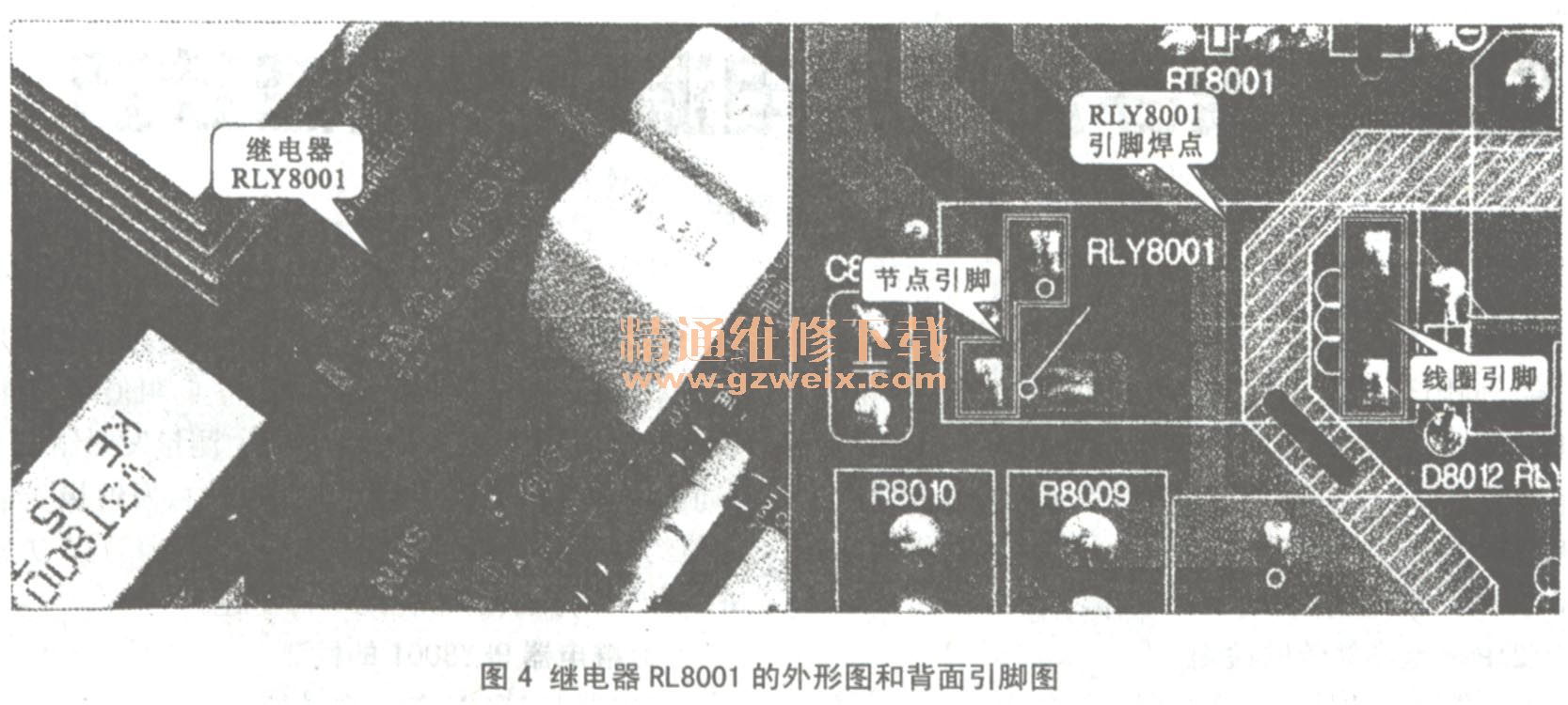

    继电器RLY8001的主要功能是利用线圈和节点配合，来控制交流220 V电压的通断，图4所示为继电器RLY8001的外形图和背面引脚图。

继电器的好坏可以用万用表直接测量，一般情况下，继电器是由继电器线圈和节点构成的，未加电时，用万用表的表笔分别接触继电器线圈的两个引脚时，可以测得一个固定的电阻值，如图5所示。若继电器线圈之间的阻值很大或趋于无穷大，则说明继电器线圈已经断开损坏。

    关机时，继电器两触点断开，两触点之间的阻值应为无穷大。而开机时，继电器在工作的状态下，其阻值应趋于0Ω，否则继电器损坏。

    3．指示灯LED8001不亮的故障检修方法
    若指示灯LED8003和LED8002都亮，LED8001不亮，则说明故障部位在PFC（功率因素校正）电路，其中应重点检测的元器件有：C8006,C8007,L8003,RLY8001,,R8009,R8010,C8001,C8009,L8004,C$004,C8010,C8005,D8003,R8037,R8038,R8039和R8044,R8045,HIC8001等。其中电容器、电阻器、桥式整流电路、继电器的检测方法在前面己经讲过，在此不再复述。下面就介绍一下互感滤波器L8003,L8004以及PFC模块HIC8001的检测方法。

    （1）互感滤波器L8003,L8004的检测

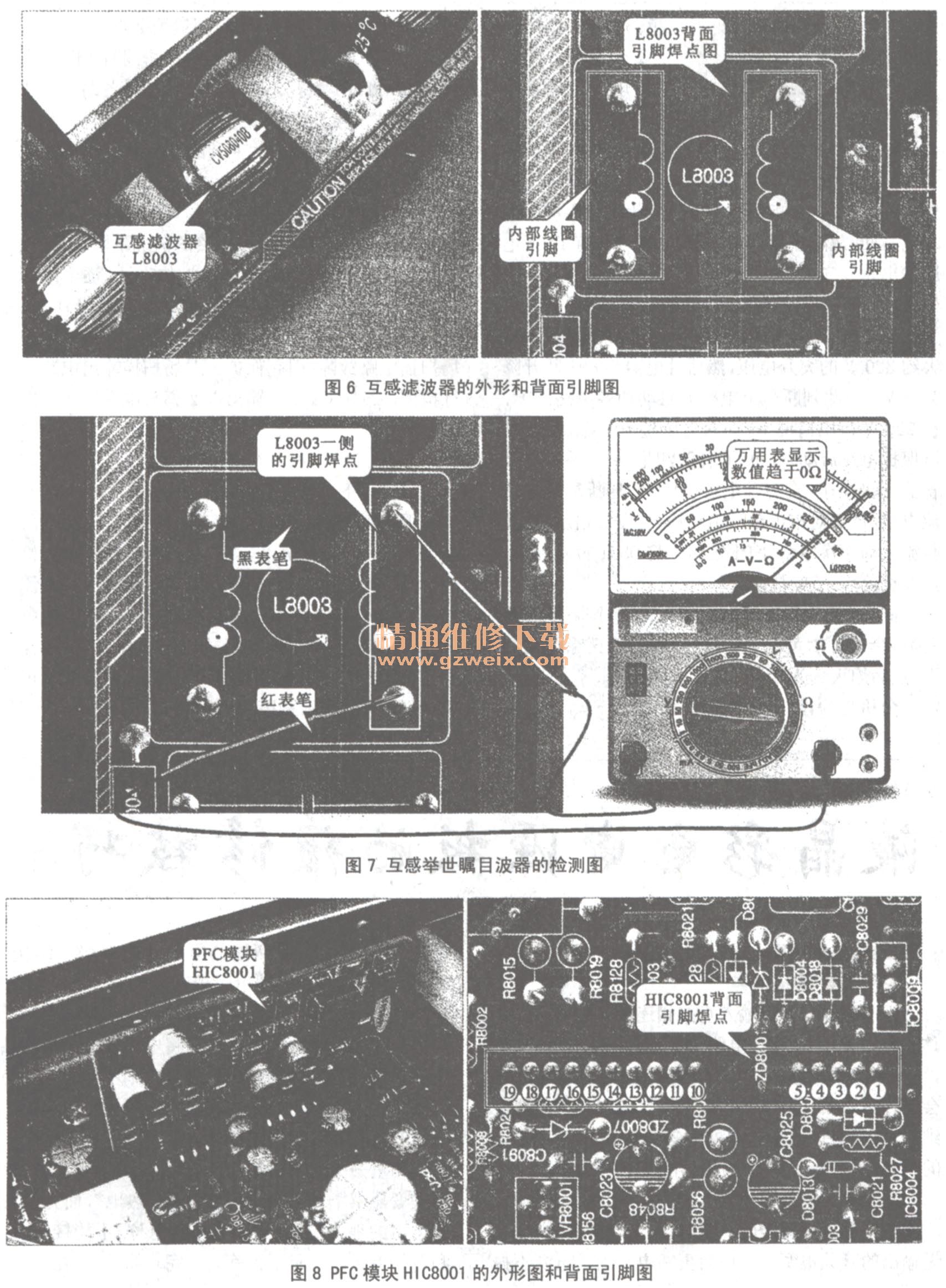

    互感滤波器L8003和L8004在交流输入电路部分作为滤波元件，其外形和功能基本相同，图6所示为互感滤波器的外形图和背面引脚图。

    感滤波器的检测方法比较简单，主要是在开路的状态下检测内部线圈之间的阻值，如图7所示。互感滤波器内部线圈的阻值应趋于0Ω，若趋于无穷大，则说明互感滤波器已经断路损坏。

    （2） PFC模块HIC8001的检测
    PFC模块HIC8001的功能之一是：输出RELAY-ON（继电器开启）信号，用来控制光电祸合器IC8002输出控制信号，以及用来控制继电器RLY8002的吸合，从而使PFC电路能够正常工作。图8所示为HIC8001的外形图和背面引脚图。

    可以通过在路的情况下测量HIC8001各引脚供电电压的方法来判断它的好坏，首先检测HIC8001③脚和⑩脚的供电电压（正常时，这两个引脚的电压应为 15 V左右），如图9所示。

    若供电电压正常，则应继续检测HIC8001①脚和②脚输出的“RELAY-ON”（继电器开启）和“PFC-OK”（PFC正常）电压是否正常奋如图10所示。正常情况下，HIC8001①脚的电压应为1 V左右，②脚的电压应为0. 1 V左右。

    此外，HIC8001的各引脚电压如下所列：⑤脚为5. 7 V,11脚为1. 36 V,12脚为0 V,13脚为2. 36 V,14脚为15. 07 V,16脚约为2. 5 V,17脚约为4. 95 V,18脚约为6., 55 V,而④，15脚和19脚为接地端，实测为0 V。若输入的电压正常，而HIC8001无法输出“ RELAY-ON”和“PFC-OK”信号，则可能是该模块已经损坏。
