1长虹LT26510液晶彩色电视开关电源维修资料

    长虹LT26510液晶彩色电视是下乡彩色电视机型之一，该彩色电视采用的电源板由三部分组成：一是以集成电路FAN7529MX （IC901）为核心组成的PFC电路，将整流滤波后的市电校正后提升到390V为主、副开关电源供电；二是以集成电路TNY277 PN- TL （IC902）为核心组成的副开关电源，产生＋5V电压，为主板控制系统供电；三是以集成电路FAN7602BMX （IC903 ）为核心组成的主开关电源，产生＋24V, + 12V电压，为主板和逆变器板供电。

    开关机采用控制PFC电路FAN7529MX （IC901）和主开关电源FAN7602BMX （IC903）驱动电路VCC供电的方式。接通市电电源后副电源首先工作，产生VCC电压和＋5V电压，其中＋JV为控制系统提供电源，二次开机后开关机控制电路Q950, IC951, Q921导通，将VCC电压送到FAN7529MX （IC901） ,PFC电路启动工作，将市电整流滤波后的300V电压提升到390V，一是为主、副电源输出电路供电；二是为主电源VCC控制电路提供启动电压，Q924, Q925导通，将VCC电压送到FAN7602BMX （IC903 ），主电源启动工作，向主电路板和逆变器电路提供24V和12V供电，进入开机状态。

    该开关电源一是以FAN7529NX （IC901）, FAN7602BMX （IC903）内部保护电路为核心，设有过电流检测、过电压检测保护电路，保护电路启动时，开关电源停止工作；二是在副电源一次侧设有以ZD901,Q922, Q923为核心的市电过低保护电路，市电电压过低时，Q922截止、Q923导通，将IC2的2脚电压拉低，副电源停止工作；三是在主电源输出电路设有以Q970, ZD970为核心组成的＋24V过电压保护电路，+ 24V过电压时Q970导通，保护电路启动，主电源停止工作。

该电源板的集成电路引脚功能和维修数据如表7～表9所示。

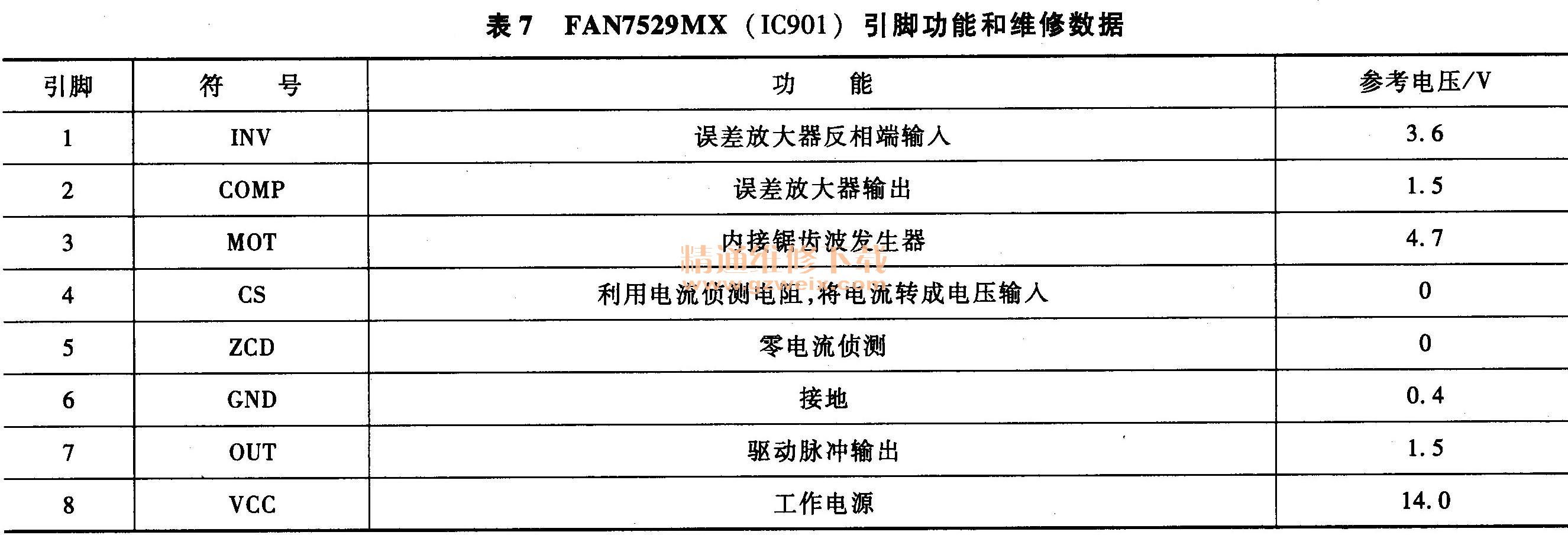

表7  FAN7529MX （IC901）引脚功能和维修数据

表8  TNY277PN-TL （IC902）引脚功能

表9  FAN7602BMX （IC903）引脚功能和维修数据
