2长虹LT26510液晶彩色电视开关电源维修图解
    该电源板发生故障时，主要引发三无故障，可通过观察待机指示灯是否点亮，测量关键点的电压的方法进行维修。
    发生三无，同时指示灯不亮故障，多为市电整流滤波电路和副电源故障。先查市电整流滤波后的300V电压是否正常，无300V电压且熔丝F901熔断，说明电源板有严重短路击穿故障，一是查市电输入抗干扰电路的电容是否击穿；二是查市电整流滤波电路的整流管BD901, C910是否击穿；三是查PFC电路的开关管Q901和整流滤波电路的D902, C920是否击穿；四是查副电源厚膜电路IC902和主电源开关管Q903是否击穿，如果击穿，检测相应的尖峰脉冲吸收电路、稳压环路是否开路。如果市电整流滤波后的300V电压正常，测量副电源IC902的1脚待机状态300V和开机状态390V电压，测量2脚电压是否过低，如果过低，则是市电过低保护电路启动，多为该保护电路的分压电阻阻值变大所致。

    发生三无，同时指示灯亮故障，说明副电源正常，故障在主电源。先查PFC电路输出的390V是否正常，不正常，查PFC电路，一是测量IC901的8脚VCC供电是否正常，不正常时检查开关机控制电路Q921, IC951, Q950；二是查IC901及其外部电路。390V电压正常时，查IC903的6脚VCC供电是否正常，无VCC电压，则查Q924, Q925控制电路，多为Q924基极的降压电阻阻值变大或开路所致；VCC电压正常，则检查IC903及其外部电路。

如果电源板无＋12V电压输出，则是12V电压产生电路故障，检查以IC904为核心的12V电压产生电路。该电路实际采用型号为SK822。

    如果发生开机时有电压输出，然后降为0V，则是保护电路启动。此时测量开关电源输出电压，如果无5V电压输出，同时指示灯熄灭，则是副电源保护电路启动；测量主电源无24V电压输出，同时指示灯维持点亮，则是主电源保护电路启动。此时测量过电压保护电路Q970的基极电压，如果由正常时的0V上升到0. 7 V以上，则是该保护电路启动。可将Q970的基极对地短接，解除保护；将电源板与负载电路的连接器断开，接假负载，将C N902的10, 12脚短接，为电源板提供开机高电平，单独对电源板进行维修。

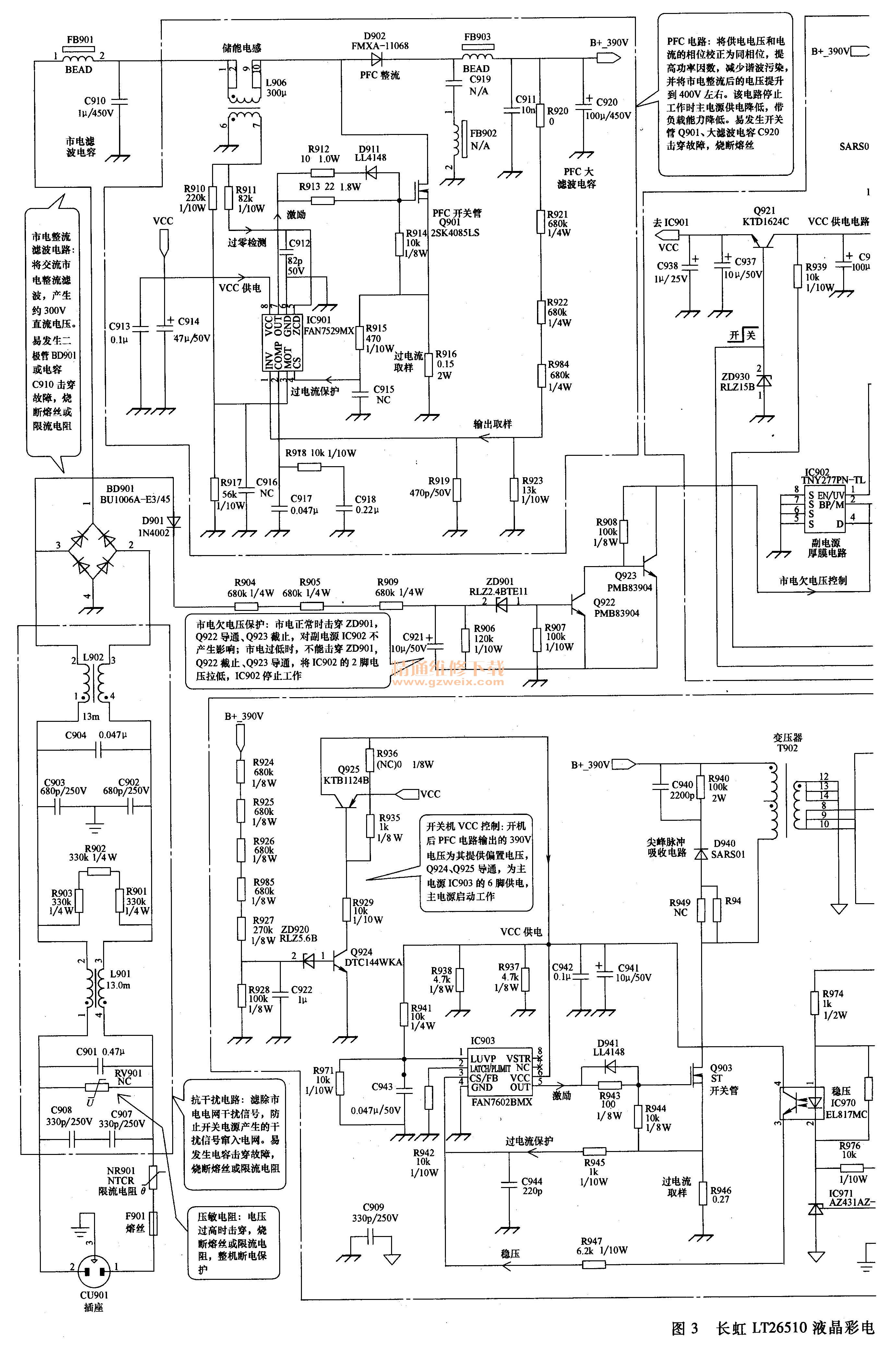

长虹LT26510液晶彩色电视开关电源电路原理图和维修图解如图3所示。
