1海尔H32E07液晶彩电开关电源维修资料

    海尔H32E07液晶彩电采用的电源板，集成电路采用FAN7530 + ICE3B0565J + L6599组合方案。
    该电源板由三部分组成：一是以集成电路FAN7530 （IC1）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋380V为主、副开关电源供电；二是以集成电路ICE3B0565J （IC3 ）为核心组成的副开关电源，产生＋5 VSB电压，为主板控制系统供电；三是以集成电路L6599 （IC2）和MOSFET为核心组成的主开关电源，产生＋24V, + 12V电压，为主板和逆变器板供电。

    开关机电路由QS6, IC4, Q5, Q4组成，采用控制PFC电路IC 1和主开关电源驱动电路IC2供电的方式。接通市电电源后，副电源首先工作，产生VCC和＋5VSB电压，其中＋5VSB电压为控制系统提供电源，二次开机后主板控制系统送来PW-ON/OFF高电平，开关机控制电路QS6, IC4, Q5,94导通，将VCC电压变为VCC1, VCC2电压，送到IC1和IC2驱动电路，PFC电路和主电源启动工作，为整机提供+24V, + 12V电压，进入开机状态。待机时，PW-ON/OFF变为低电平，开关机控制电路QS6, IC4,Q5, Q4截止，切断IC 1, IC2的VCC1, VCC2供电，PFC电路和主电源停止工作。

    该开关电源还设有以模拟晶闸管QS5, QS4为核心组成的保护电路，外接以集成电路LM393 （ICS5 ）为核心组成的过电流检测电路和ZS2, ZS3组成的过电压检测电路，发生过电流、过电压故障时，保护检测电路向QS5的基极送入高电平，保护电路启动，将待机光祸合器IC4的1脚电压拉低，开关机电路IC4, Q5截止，切断PFC电路VCC1和主电源的VCC2供电，PFC电路和主电源停止工作。

    该电源板的集成电路引脚功能和维修数据如表11～表13所示。

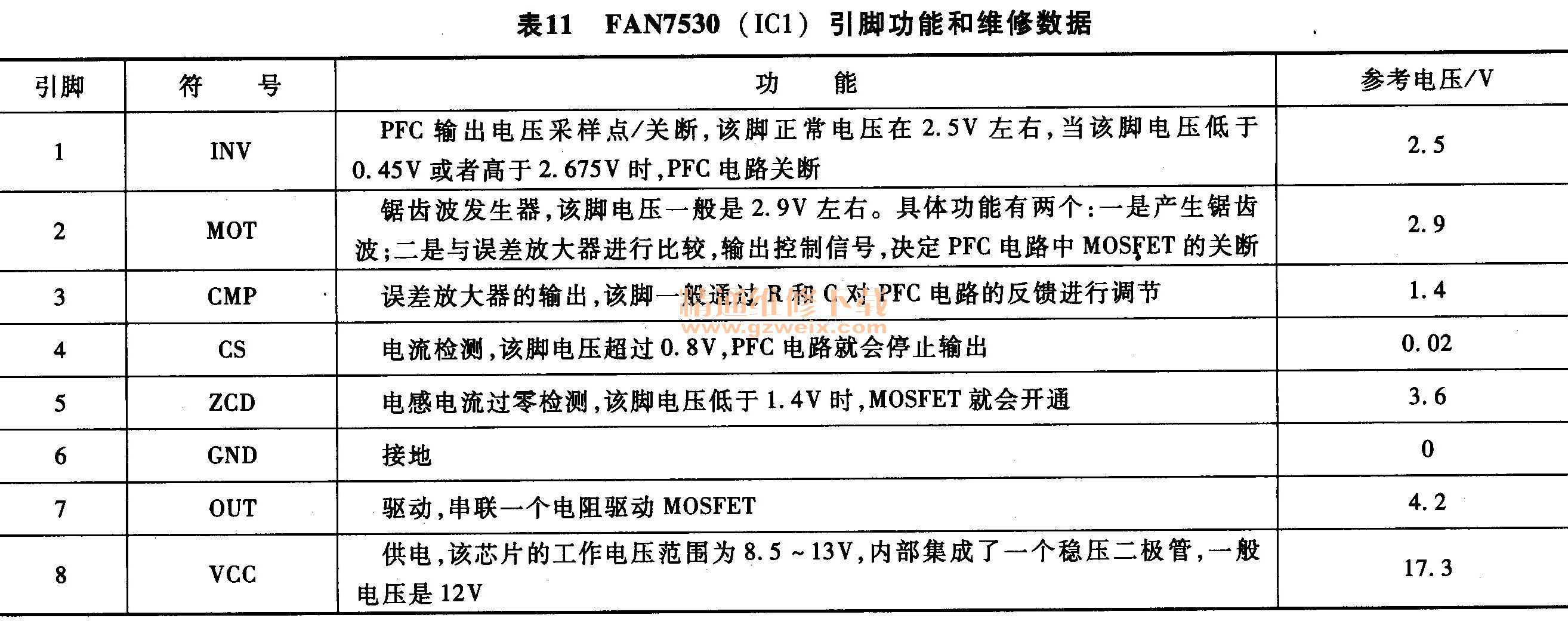

表11  FAN7530 （ICI）引脚功能和维修数据

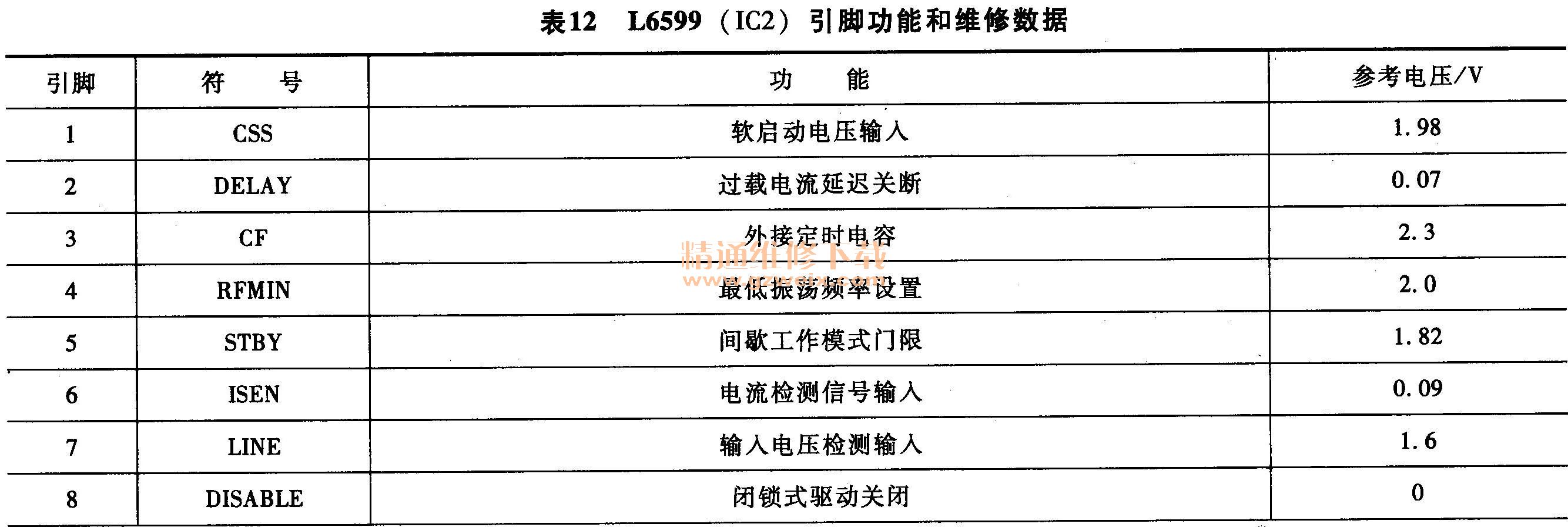

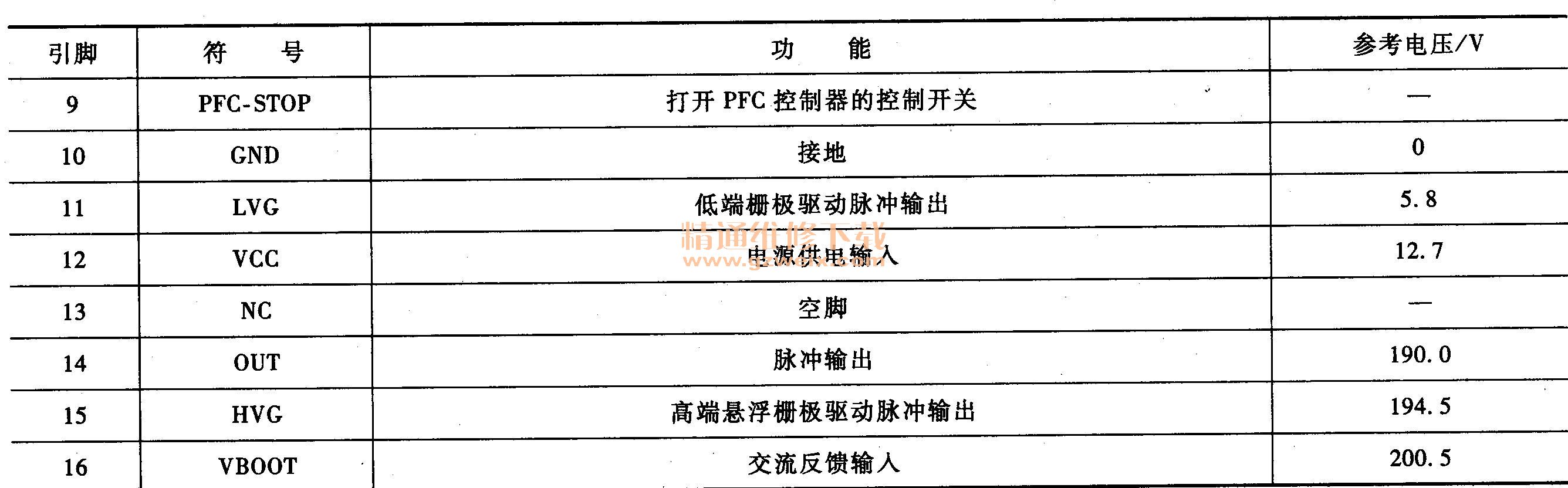

表12  L6599 （IC2）引脚功能和维修数据

表13  ICE3B0565J （IC3）引脚功能和维修数据
