1创维液晶彩电168P-P40TTS-00开关电源维修资料

    创维液晶彩电采用的168P-P40TTS-00电源板，集成电路采用L6563 + L6599 + L61590组合方案，输出＋5V/0. 5A, +24V, +12V电压，应用于创维40 in以上大屏幕彩电中。
    该电源板由三部分组成：一是以集成电路L6563 （IC601）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋380V为主开关电源供电；二是以集成电路L61590 （IC608）为核心组成的副开关电源，产生＋5V和VCC电压，+5V电压为主板控制系统供电，VCC电压经开关机电路控制后，为主电源驱动电路供电；三是以集成电路L6599 （IC607 ）为核心组成的主开关电源，产生＋24V, + 12V电压，为主板和逆变器板供电。

    开关机电路由晶体管Q608、光耦合器IC603、晶体管Q609和稳压电路Q609 A , D627组成，采用控制PFC电路IC601和主开关电源驱动电路IC607的PFC-VCC和PWM-VCC供电的方式。接通市电电源后，AC220V市电经抗干扰电路和整流滤波后形成的＋300V脉动直流电压，分为两路：一是为副电源厚膜电路IC608供电，副电源首先工作，产生VCC和＋5V电压，其中＋5V电压为控制系统提供电源；二是送到PFC电路，二次开机后开关机控制电路将VCC电压送到IC601和IC607驱动电路。+ 300V脉动直流电压经PFC电路后，产生＋380V电压，为主电源供电，主电源启动工作，为整机提供＋泌V, + 12V电压，进入开机状态。

    该开关电源还设有以模拟晶闸管Q605, Q606为核心组成的保护电路，，外接以集成电路LM393（ IC600）为核心组成的过电流检测电路和D637, ZD601, ZD611组成的过电压检测电路，发生过电流、过电压故障时，保护检测电路向Q606的基极送入高电平，保护电路启动，将待机光祸合器IC603的1脚电压拉低，开关机电路IC603, Q609截止，切断PFC电路和主电源的VCC供电，PFC电路和主电源停止工作。

    该电源板的集成电路引脚功能和维修数据如表1～表3所示。

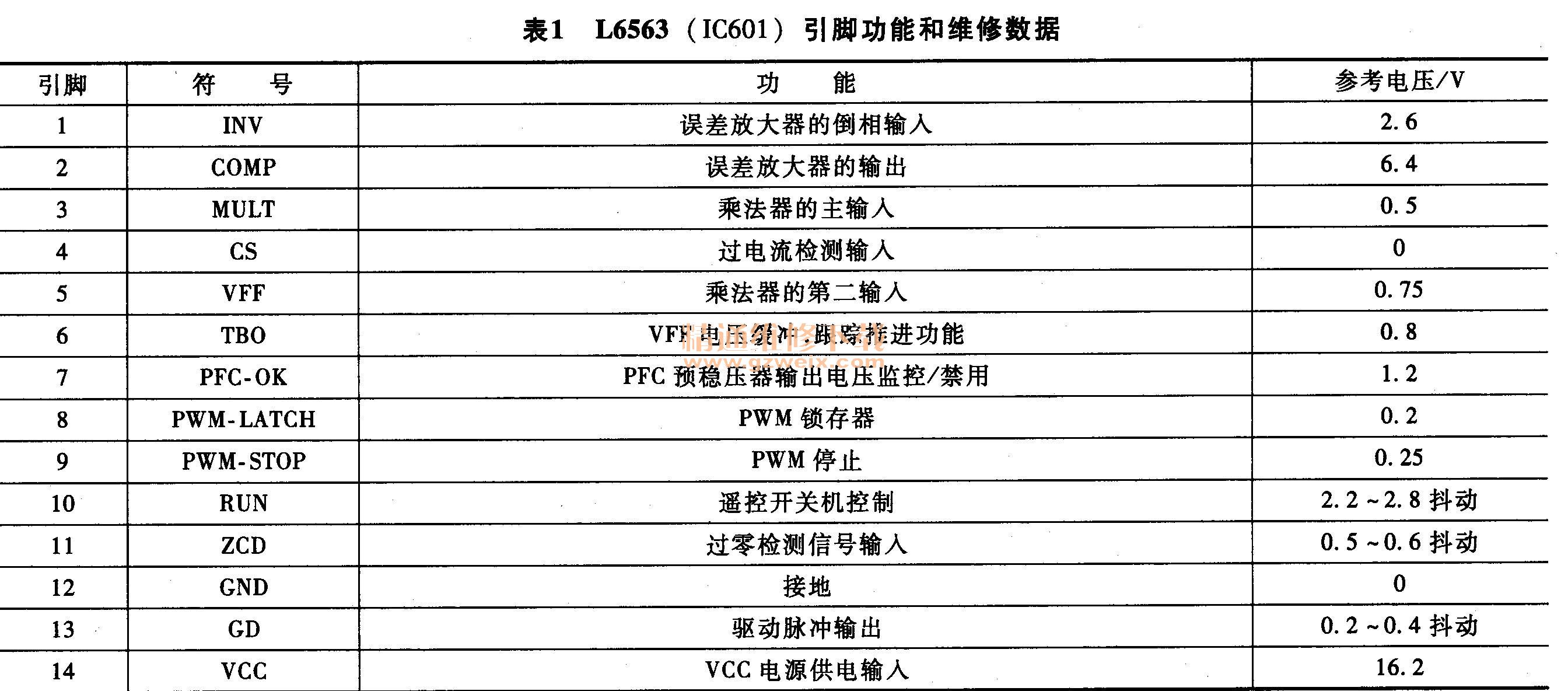

表1  L6563 （IC601）引脚功能和维修数据

表2  L6599 （IC607）引脚功能和维修数据

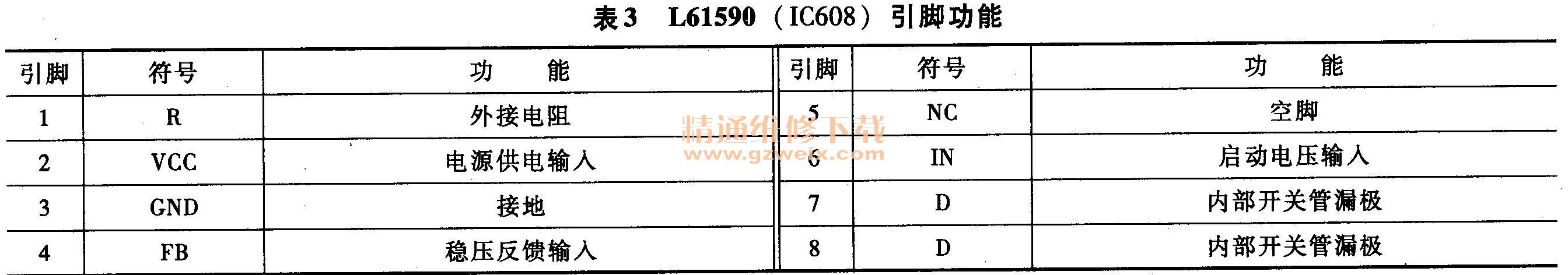

表3  L61590 （IC608）引脚功能
