发生开机三无，待机指示灯不亮故障，先查熔丝是否熔断，如果熔丝熔断，排除电源板严重短路故障。如果熔丝未断，测量二次整流滤波电路C51两端输出的＋300V电压是否正常，无＋300V电压，查市电输入电路和整流滤波电路。有＋300V电压输出，测量副电源IC6的5脚有无启动电压，无启动电压，查限流电阻R66A/B/C/D/E是否开路；有启动电压，检查IC6及其外部电路元件。

    发生开机三无，待机指示灯亮故障，多为主电源故障引起。二次开机后，测量PFC电路提供的+ 390V供电和IC2的6脚VCC-PWM供电，如果390V供电仅为300V，则是PFC电路未工作，首先检修PFC电路；如果无VCC-PWM供电，查开关机控制电路Q13, IC5, Q14组成的VCC控制电路和U8组成的稳压电路。上述供电正常，再查IC2及其外部电路元器件。

    发生自动关机故障，则是以Q12为核心的保护电路启动。判断方法是：在开机的瞬间，测量Q12基极电压，如果由正常时的低电平OV变为高电平0. 7 V以上，则是该保护电路启动。可采用解除保护的方法维修。全部解除晶闸管保护的方法是将Q12基极对地短路；逐路解除保护的方法是：过电压保护电路断开D17，过电流保护电路断开D20, D14, D22，欠电压保护电路断开D15。如果断开哪路保护检测电路后，开机不再保护，则是该电压过高引起的保护。

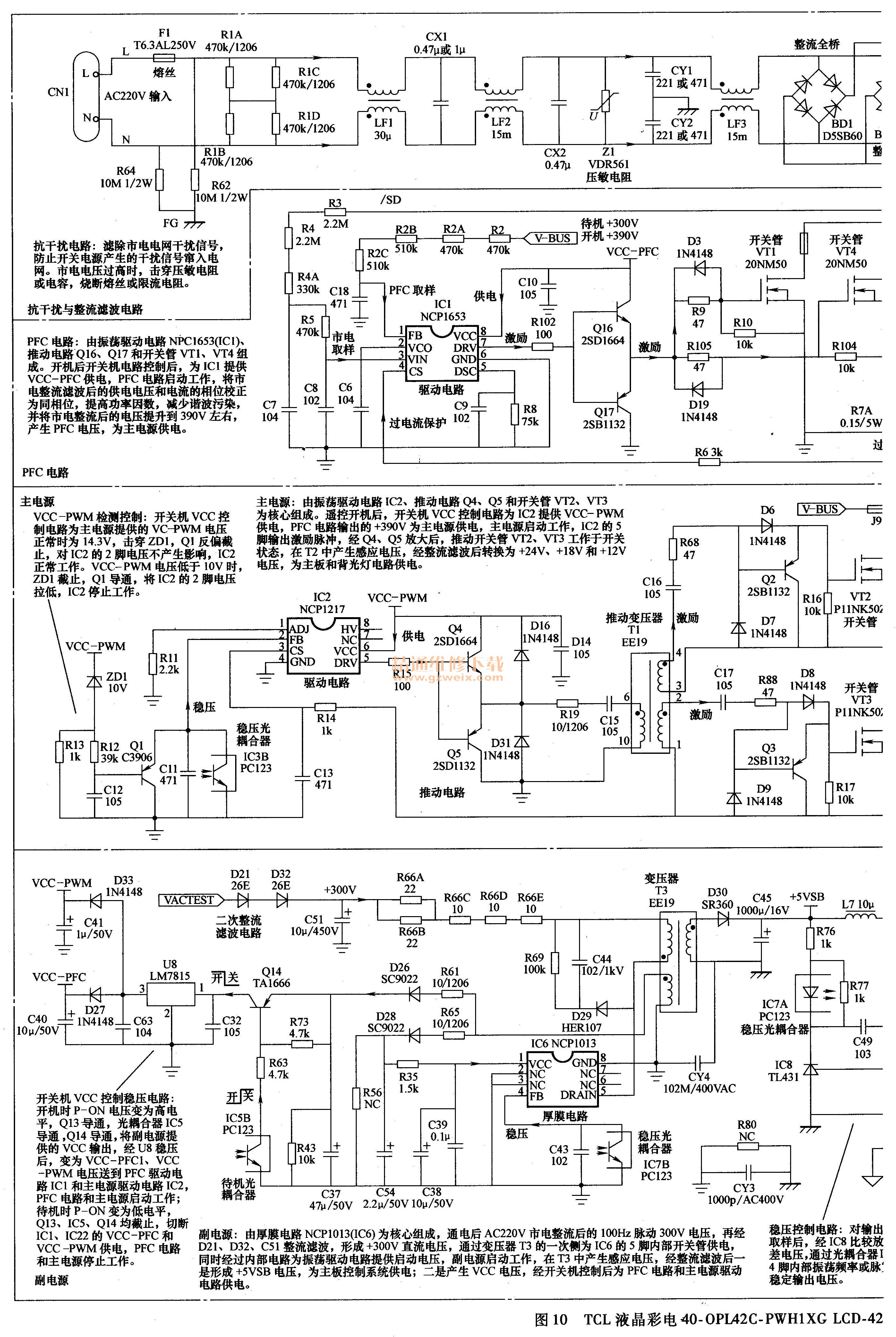

    TCL液晶彩电40- OPL42C- PWH1 XGLCD-42开关电源电路原理图和维修图解如图10所示。
