1 TCL液晶彩电LPL32S开关电源维修资料
    LPL32S电源板应用于TCL L32M9B, L32M16, L32F11, L32M16, L32M9BD, L32E77, L32M71等液晶彩电中。

    该电源板电路设计新颖独特，一是主电源和逆变器振荡驱动控制电路合二为一，由一个驱动电路推动和控制，主电源输出变压器二次感应电压不但整流滤波产生12V电压，还作为逆变器的推动脉动电压，送到升压变压器产生交流高压；二是主电源和逆变器升压电路也合二为一，采用PFC电路输出的＋380V电压供电。

    该电源板由三部分组成：一是以集成电路L6562D （UF1）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋380V为主开关电源和逆变器升压输出电路供电。二是以集成电路FSQ510 （UV1）为核心组成的副开关电源，产生＋5 VSB电压，为主板控制系统供电。三是以集成电路SG3525 （UC1）和P3小电路板为核心组成的主开关电源兼逆变器电路，该电路产生12V电压，为主板等负载电路供电；产生近千伏的交流电压，将显示屏背光灯点亮。

    开关机控制电路由QB4、光耦合器UB3, QB1和QB3, QB2组成，采用控制PFC电路UF1和主开关电源兼逆变器驱动电路UCl供电的方式。接通市电电源后，副电源首先工作，产生＋VCC电压和+5 VSB, + VB电压，其中＋SVSB电压为控制系统提供电源，二次开机后主板向开关机控制电路输入PS-ON高电平，QB4,, UB3, QB1和QB3, QB2均导通，一是QBl导通将副电源热地端产生的＋VCC电压变为＋VC电压送到PFC驱动电路UF1 , PFC电路启动工作；二是QB3导通将副电源冷地端产生的＋VB电压送到主开关电源兼逆变器振荡驱动控制电路UC1，主电源和逆变器启动工作，为主板等负载电路提供12V供电，为背光灯提供近千伏的交流电压，将背光灯点亮，进入开机状态。待机时，PS- ON变为低电平，QB4, UB3, QB1和QB3, QB2均截止，切断＋VC和＋VB电压，PFC电路和主电源、逆变器均停止工作，只有副电源工作，为主板控制系统提供电源。

   该开关电源一是依托开关机控制电路设有以模拟晶闸管QB5, QB6为核心的12V过电压保护电路和以QD10为核心的12V过电流保护电路，保护电路启动时，将开关机控制电路PS-ON高电平拉低，开关机控制电路动作，与待机控制相同，切断＋VC和＋VB电压，PFC电路和主电源、逆变器均停止工作。二是在背光灯逆变器电路，围绕振荡驱动电路UC1、保护运算电路UC2和逆变器控制P3小电路板，设有过电流、过电压保护电路，当逆变器输出电压过高、高压输出端拉弧、灯管电路电流过大时，保护电路启动，UC1停止输出激励脉冲，主电源和逆变器停止工作。
    该电源板的集成电路引脚功能和维修数据如表24～表26所示。

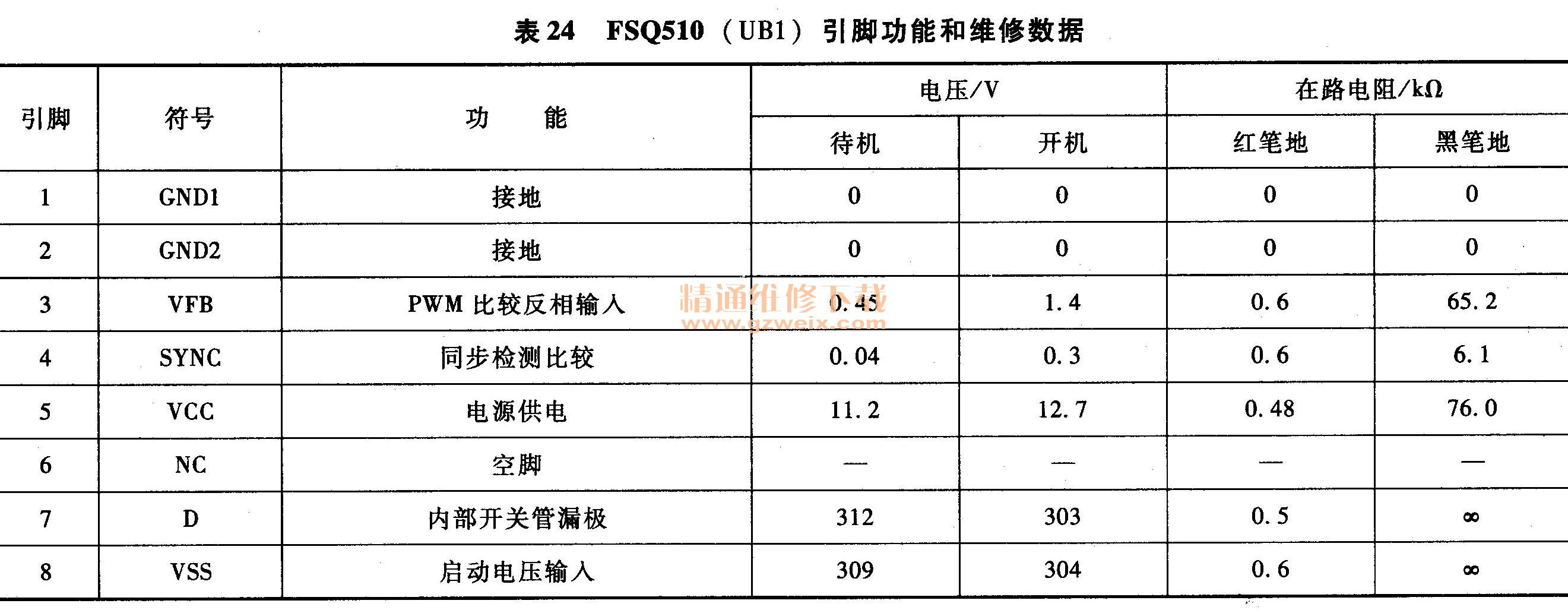

表24  FSQ510 （UB1）引脚功能和维修数据

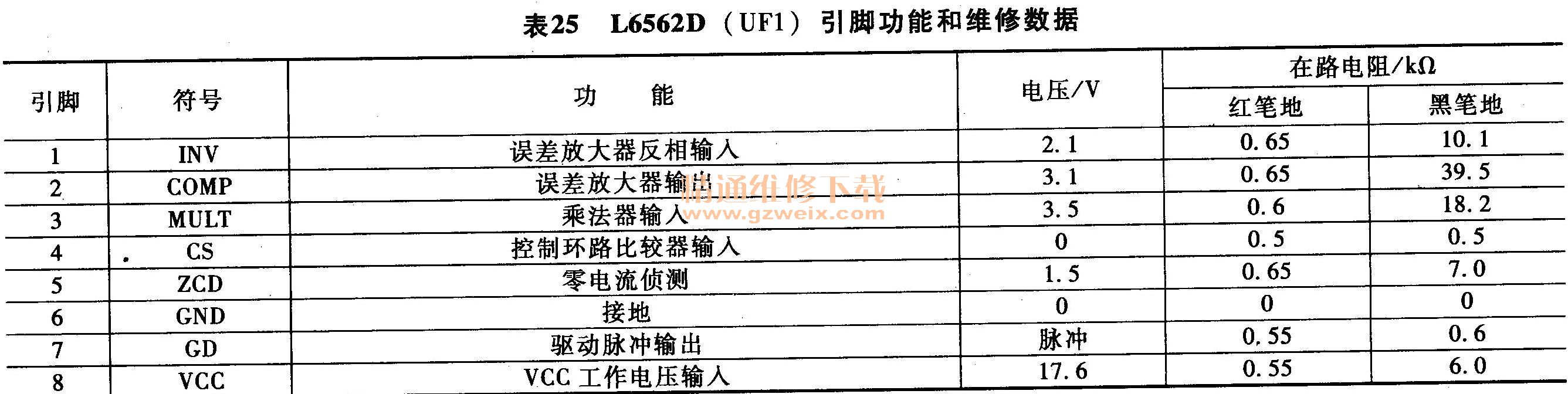

表25  L6562D （UF1）引脚功能和维修数据

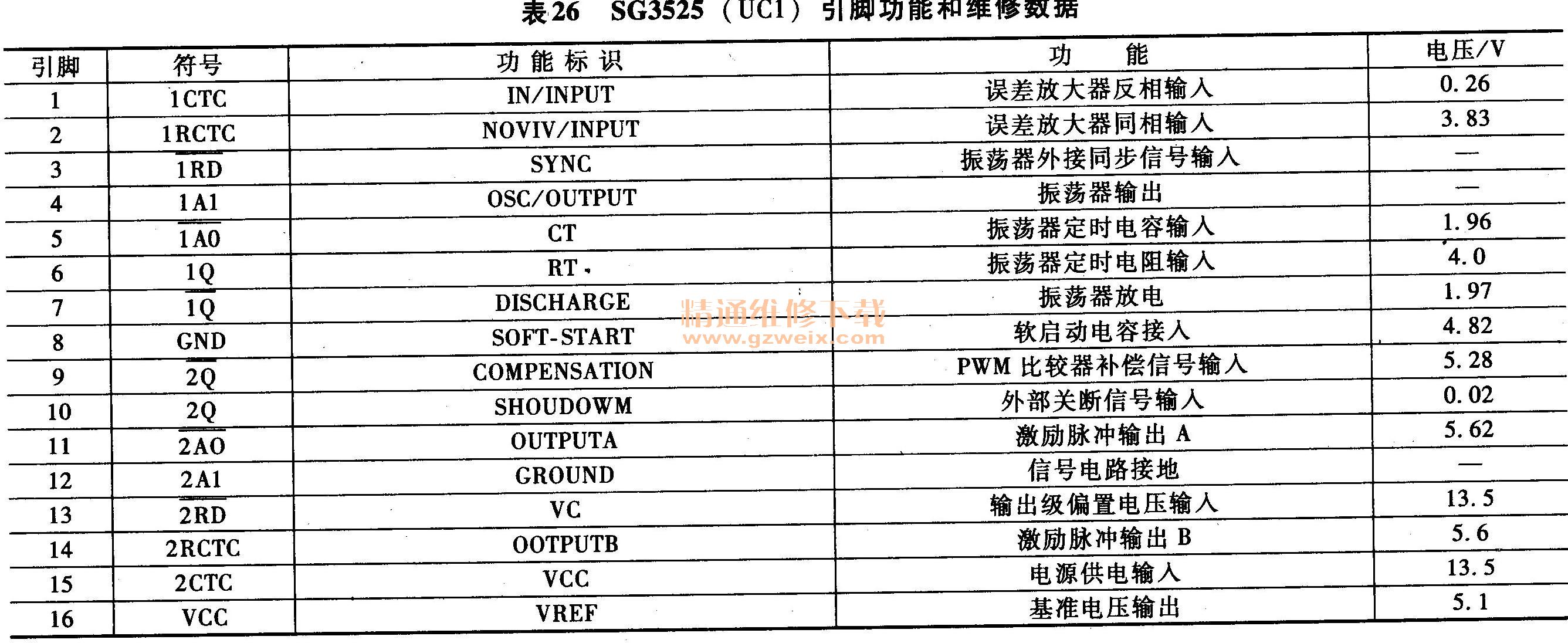

表26  SG3525 （UC1）引脚功能和维修数据
