发生开机三无，待机指示灯不亮故障，先查熔丝是否熔断，如果熔丝熔断，先排除电源板严重短路故
障。如果熔丝未断，故障在副电源电路，测量二次整流滤波电路CB1两端的＋300V电压是否正常，无+ 300V电压，查市电输入电路和整流滤波电路；有＋300V电压输出，测量副电源UB1的8脚有无启动电无启动电压，查5脚外部的查8脚外部的启动电路RB1一RB3是否开路。查UB1的5脚有无VCC电压，无VCC电DB6, RB5, CB4。如果副电源UB1击穿，注意检查TB1一次侧并联的尖峰脉冲吸收电压压路元器件是否开路。

    发生开机三无，待机指示灯亮故障，多为主电源故障引起。二次开机后，测量PS- ON是否为高电平，
如果为高电平，首先测量PFC电路提供的＋380V供电和UCl的15脚＋VB供电，如果380V供电仅为300V ,则是PFC电路未工作，首先检修PFC电路如果无+ VB供电，查开关机控制电路QB4, QB3组成的＋VB控制电路和QC2, QCl, QC6组成的供电控制电路。如上述供电正常，再查主电源UCl的11, 14脚有无激励脉冲，无激励脉冲，查UC1及其外部电路元器件；有激励脉冲，查主电源开关管QD1, QD2输出电路。

    发生自动关机故障，主电源无12V电压输出．则是以樟拟晶闸管OB5, OB6为核心的12V讨电压保护电路或以QD10为核心的12V过电流保护电路启动。判断方法是：在开机的瞬间，测量QB5, QD10基极电压，如果QB基极电压变为高电平0. 7V以上，则是过电压保护电路启动；如果QD10基极电压变为高电平0. 7 V以上，则是过电流保护电路启动。解除过电压保护的方法是将QB5基极对地短路；解除过电流保护的方法是将QD10基极对地短路。
由于该电源板主电源和逆变器电路共用振荡驱动控制电路和输出升压电路，当逆变器电路发生过电压、过电流、拉弧等故障时，均会引起共用振荡驱动电路保护电路启动，造成三无故障。区分的方法是测量开关机控制电路输出的＋VB电压，有＋VB电压输出，是逆变器保护电路启动；无＋VB电压输出，是12V过电流、过电压保护电路启动或开关机控制电路故障。

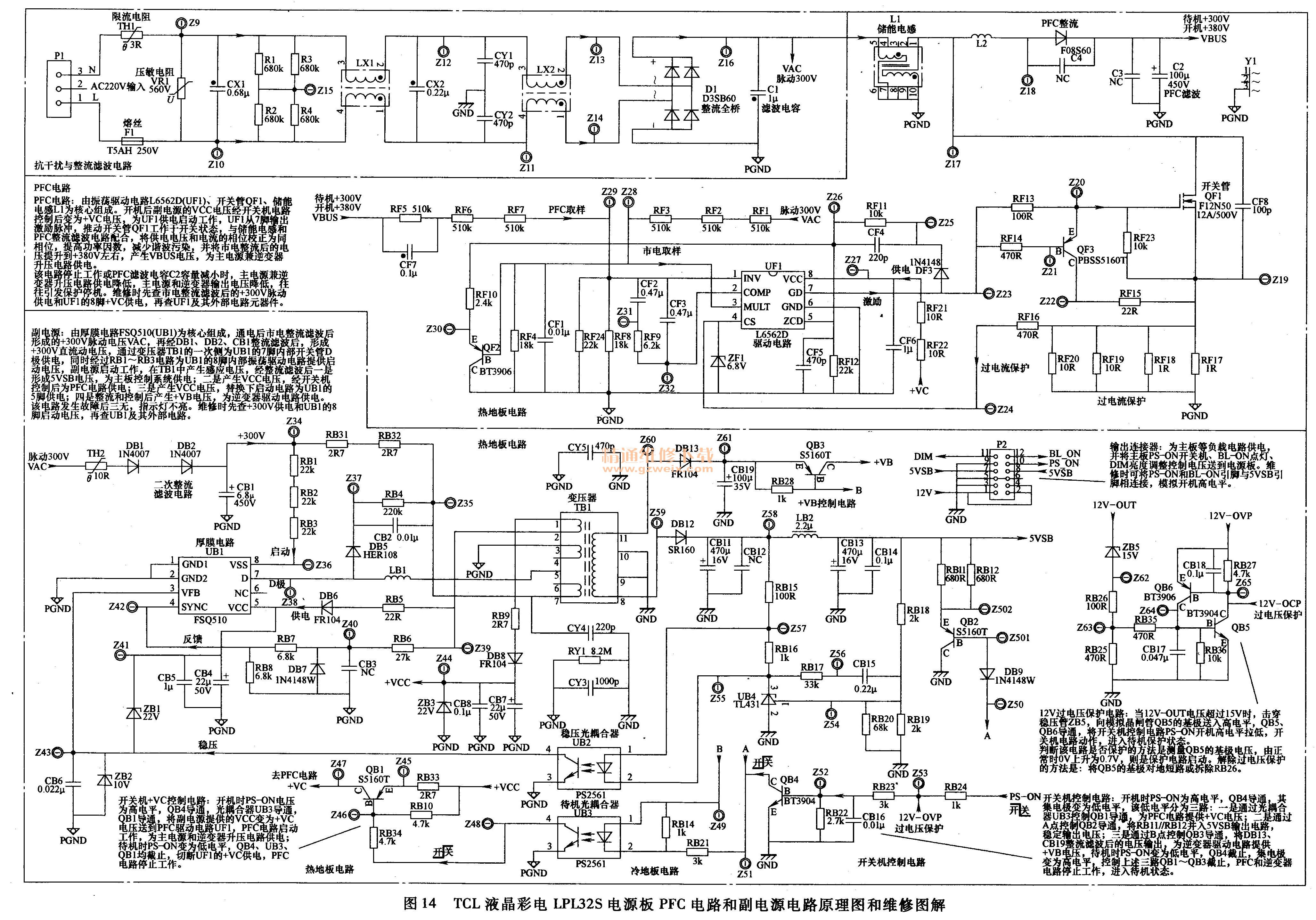

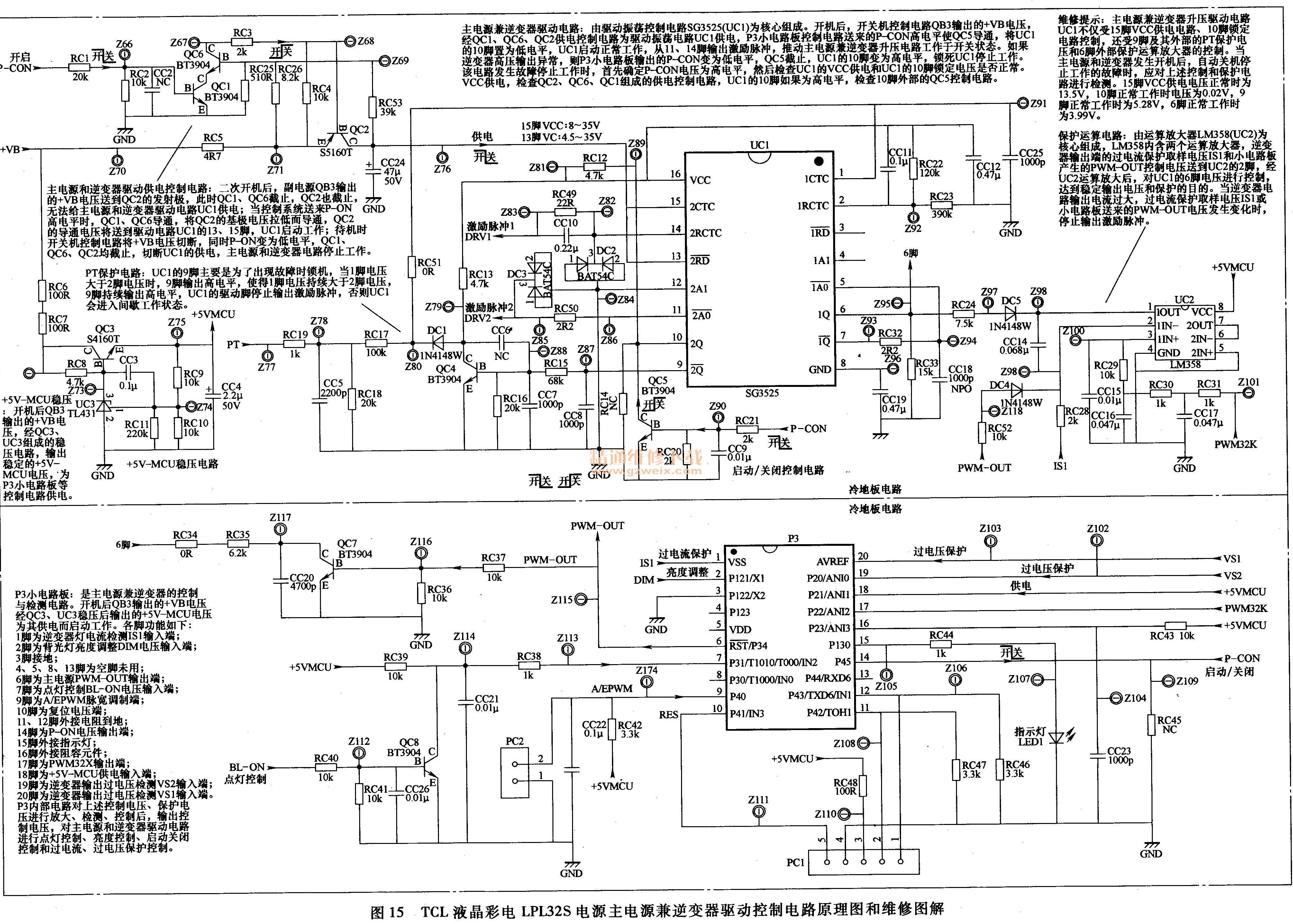

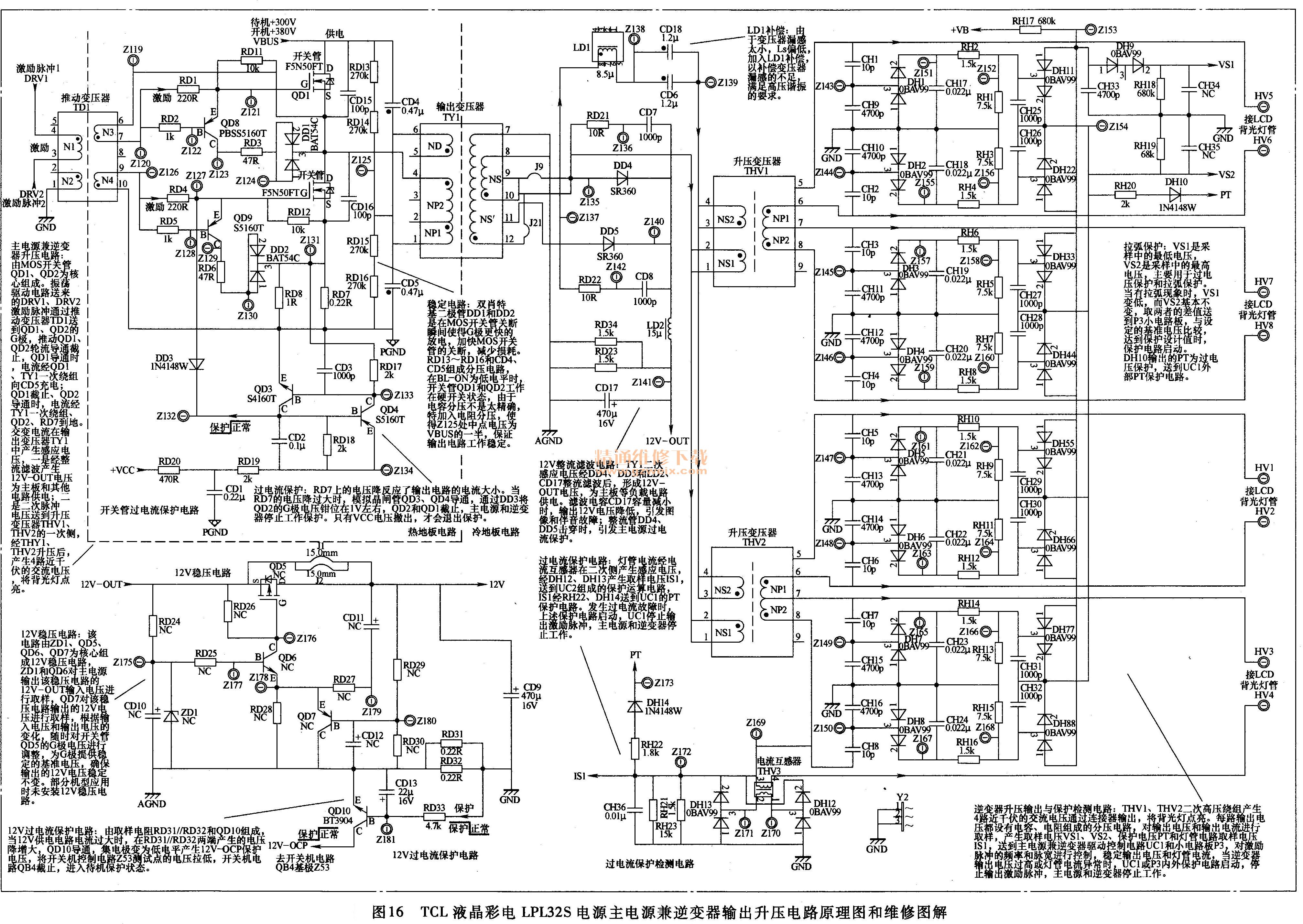

    TCL液晶彩电LPL32S电源板PFC电路和副电源电路原理图和维修图解如图14所示；主电源兼逆变器驱动控制电路原理图和维修图解如图15所示；主电源兼逆变器输出升压电路原理图和维修图解如图16所示。
