2冠捷L427A31液晶彩电开关电源维修图解
    发生开机三无，待机指示灯不亮故障，先查熔丝是否熔断，如果熔丝熔断，首先排除电源板严重短路故障。如果熔丝未断，故障在＋12V, + 5V副电源电路，测量Q931的漏极有无＋300V供电电压，以及IC931的7脚有无启动电压，无启动电压，查8脚外部的启动电路R995一R997是否开路；查IC931的7脚有无VCC电压，无VCC电压，查7脚外部的D977, R942, C998。如果IC931击穿，注意检查T931一次侧并联的尖峰脉冲吸收电路元器件是否开路。

    发生开机三无，待机指示灯亮故障，多为＋24V主电源故障引起。二次开机后PS-ON如果为高电平开机，首先测量PFC电路提供的＋380V供电和IC971的12脚VCC供电，如果380V供电仅为300V，则是PFC电路未工作，首先检修PFC电路；如果无VCC供电，查开关机控制电路Q933, IC934, Q932组成的VCC控制电路。上述供电正常，再查主电源IC971及其外部电路元器件。

    发生自动关机故障，指示灯同时熄灭，则是以Q973为核心的过电压保护电路启动。判断方法是：在开机的瞬间，测量Q973基极电压，如果由正常时的低电平OV变为高电平0. 7 V以上，则是该过电压保护电路启动。全部解除保护的方法是将Q973基极对地短路；逐路解除保护的方法是：+ 24V过电压保护电路断开D973 , + 15V过电压保护断开D974。如果断开哪路保护检测电路后，开机不再保护，则是该电压过高引起的保护。

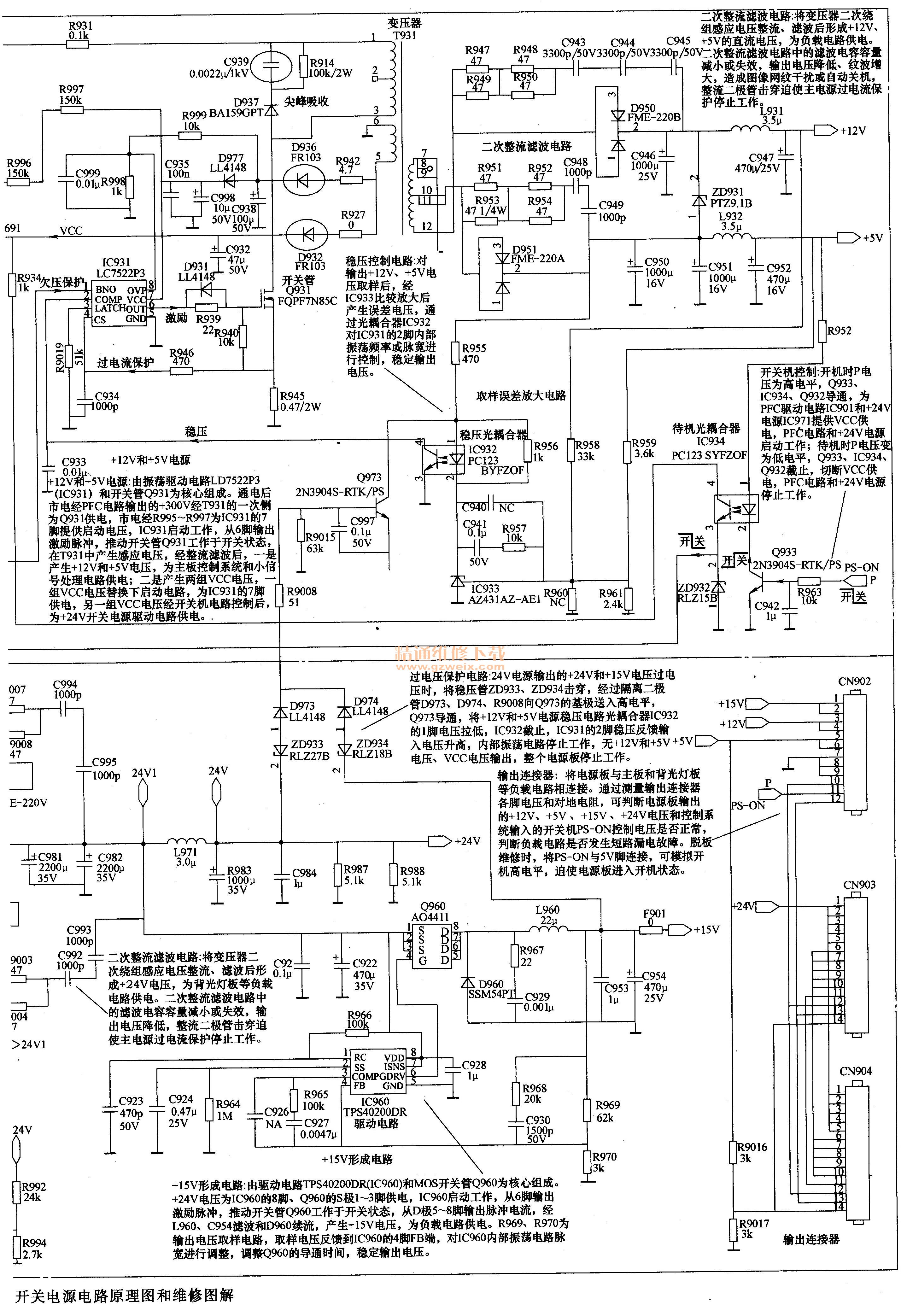

冠捷L427 A31液晶彩电开关电源电路原理图和维修图解如图6所示。
