1冠捷L427 A31液晶彩电开关电源维修资料

冠捷L427 A31液晶彩电采用的电源板，集成电路采用FAN7529MX + LC7522P3 + L6599D组合方案，输出＋12V, +5V, +24V, +15V电压。

    该电源板由三部分组成：一是以集成电路FAN7529MX （IC901）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋380V，为副电源和主电源供电；二是以新型绿色电源电路LC7522P3 （IC931）为核心组成的＋12V,  + 5V副开关电源，产生＋5V和＋12V电压，为主板控制系统和小信号电路供电；三是以集成电路L6599D （IC971）为核心组成的＋24V主开关电源，产生＋24V电压，为逆变器板供电，其中＋24V电压经以集成电路TPS40200DR （IC960）为核心组成的DC-DC降压电路，产生＋15V电压，为伴音处理功放电路供电。

    开关机采用控制PFC电路IC901和＋24V主开关电源驱动电路IC971的VCC供电方式。接通市电电源后，+12V, +5V副电源首先工作，产生VCC电压和＋12V, +5V电压，其中＋5V电压为控制系统提供电源，二次开机后开关机控制电路将VCC电压送到IC901和IC971驱动电路，PFC电路和＋24V主电源启动工作，为整机提供＋24V, +15V, +12V电压，进入开机状态。
    该开关电源还设有以Q973为核心的过电压检测保护电路，保护电路启动时，将＋12V, +5V副电源稳压电路光耦合器 IC932的1脚电压拉低，驱动电路IC931的2脚电压升高，IC931内部保护电路启动，开关电源停止工作。
    该电源板的集成电路引脚功能和维修数据如表7～表10所示。

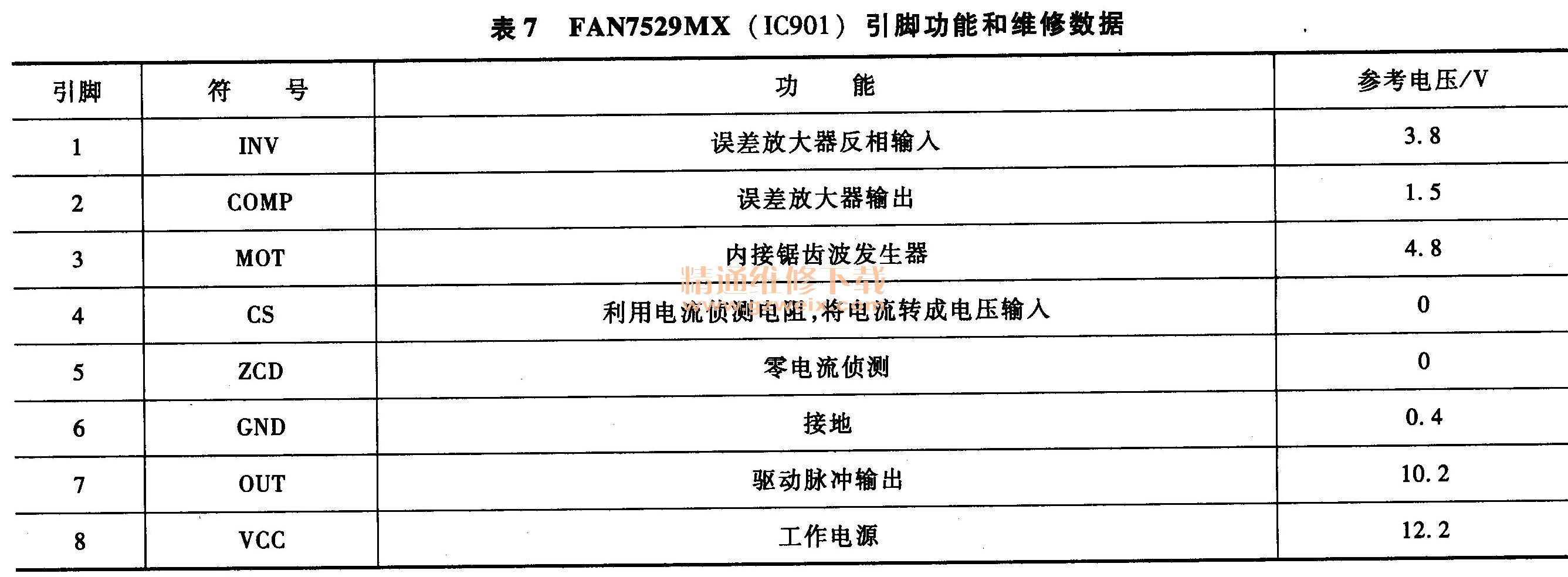

表7  FAN7529MX （IC901）引脚功能和维修数据

表8  LC7522P3 （IC931）引脚功能和维修数据

表9  L6599D （IC971）引脚功能和维修数据

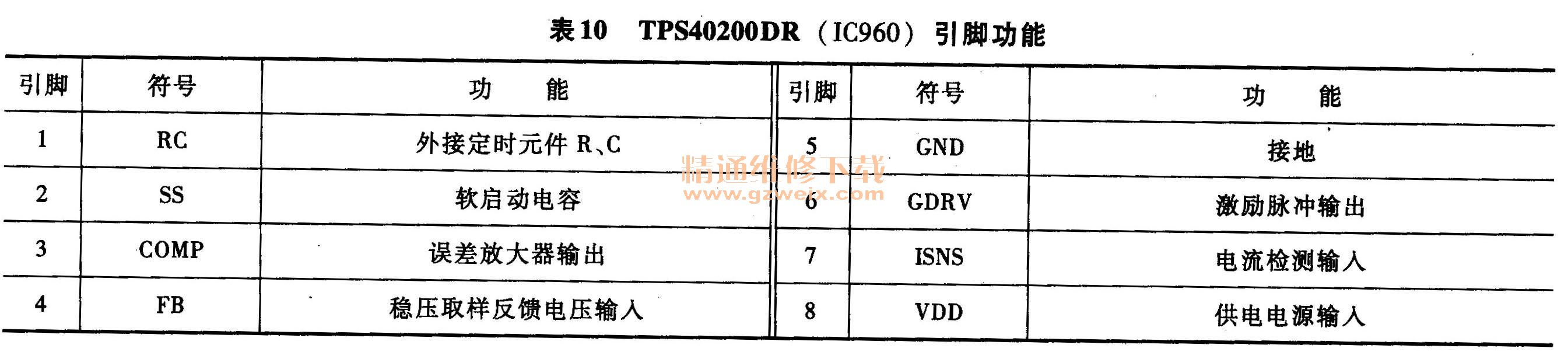

表10  TPS40200DR （IC960）引脚功能
