1飞利浦32PFL3403液晶彩电开关电源维修资料

    飞利浦32PFL3403液晶彩电采用的电源板，集成电路采用SG6961 + TNY277 + L6599D组合方案，输出＋5VSB, +24V, + 12VV电压。
    该电源板由三部分组成：一是以集成电路SG6961 （IC901）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋400V为主开关电源供电；．二是以集成电路TNY277 （IC931）为核心组成的副开关电源，产生＋5VSB电压，为主板控制系统供电；三是以集成电路L6599 D （ IC951）为核心组成的主开关电源，产生＋24V, + 12V电压，为主板和逆变器板供电。

开关机电路由Q988、光耦合器IC991, Q945组成，采用控制PFC电路IC901和主开关电源驱动电路IC951的VCC-PFC供电方式。接通市电电源后，副电源首先工作，产生VCC-PI和＋5 VSB电压，其中+ 5VSB电压为控制系统提供电源，二次开机后，主板送来的STANDBY- IN为高电平，Q988, IC991,Q945导通，将副电源产生的VCC-PI电压变为VCC-PFC电压，送到PFC驱动电路IC901和主电源驱动电路IC951, PFC电路和主电源启动工作，为整机提供＋24V, + 12V电压，进入开机状态。待机时STAND-BY- IN变为低电平，Q988, IC991, Q945均截止，切断IC901, IC951的VCC-PFC供电．，PFC电路和主电源停止工作。

    该开关电源还设有以Q922为核心组成的过电压检测保护电路，当主电源输出的＋24V电压升高到27V时，击穿稳压管ZD965 ; + 12V电压超过15V时击穿稳压管ZD966，向Q922的栅极送入高电平触发电压，Q922导通，将副电源稳压控制电路IC982的取样输入电压拉低，IC982接近截止，光耦合器IC932截止，副电源IC931的1脚电压上升，内部保护电路动作，副电源停止工作，主电源因失去VCC-PFC供电也停止工作。

    该电源板的集成电路引脚功能和维修数据如表1～表3所示。

表1  SG6961 （IC901）引脚功能和维修数据

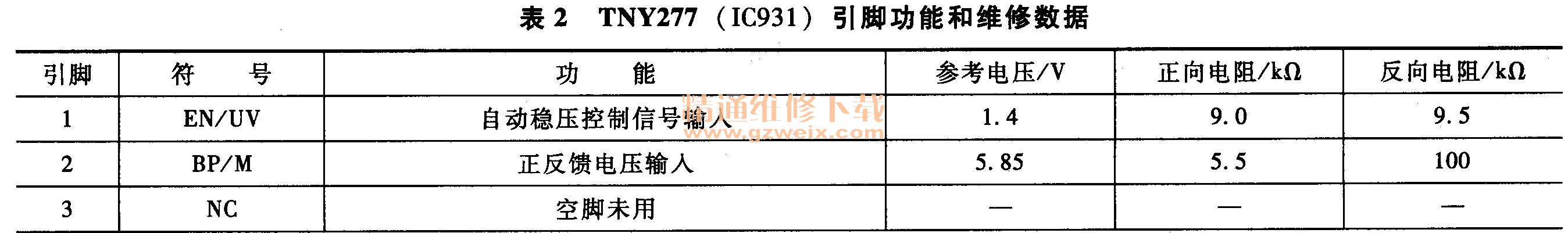

表2  TNY277 （IC931）引脚功能和维修数据

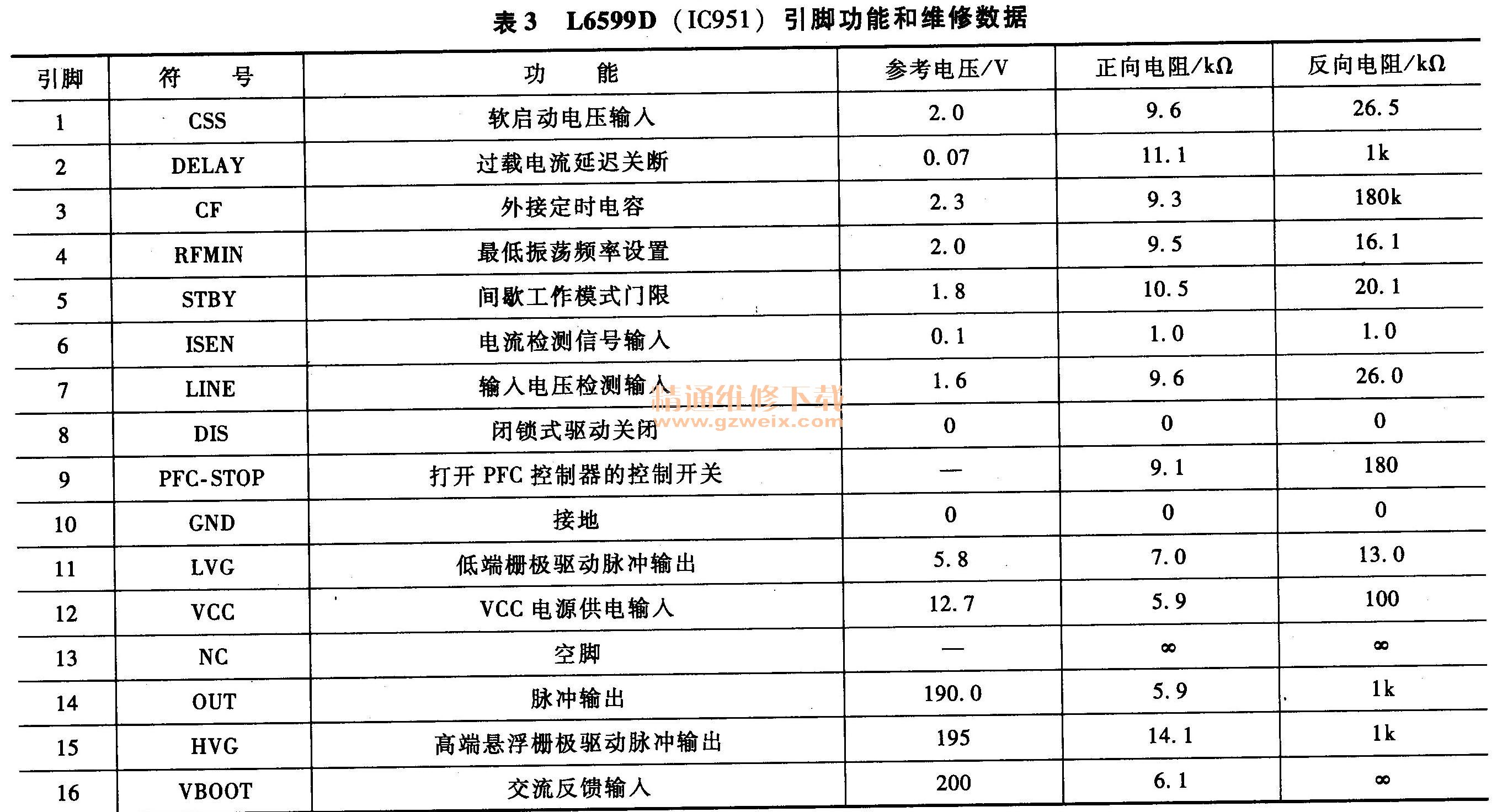

表3  L6599D (IC951）引脚功能和维修数据
