一整机启动和时序控制由电源管理模块J8001完成。J8001是一个小辅板，上面包含了已写好控制程序的CPU及外围元器件，并有工作状态指示灯来指示当前CPU的工作状态。开机启动流程如下：
通电后，AC220V电压经CN8001送入电源板，经熔断器F8001、压敏电阻SA8001后，送入L8001,L8003组成的两级进线抗干扰电路，经R8004, D8017, D8003, C8024整流滤波后，形成一个直流电压送入5VSB形成电路。U8002进入工作状态，形成5. 2V的5VSB电压，一路经插座CN8003送入主板，为主板CPU供电，主板的CPU得到工作电压后进入待机工作状态，点亮绿色指示灯；另一路直接经J8001的6脚送到模块上的电源CPU，为电源CPU供电，进入待机工作状态。同时，经D8012, C8034整流滤波后的电压D产生，为后级工作电路提供电压。
当主板CPU发出开机信号后，插座CN8003上的PS- ON电压由5V变为OV，经J8001的2脚送入电源CPU内部，电源CPU接到此信号后，从23脚发出继电器RLY8001吸合信号，经Q8015倒相后分成两路：一路使继电器RLY8001吸合，AC220V经RLY8001的常开触点送入桥式整流堆D8007, D8001形成脉动直流电C；另一路信号使光耦合器IC8006内部的发光二极管发光，IC8006内部的光敏晶体管等效电阻减小，VCC控制电路Q8013 （ PNP型）的基极电压降低，Q8013导通，Q8013的集电极输出电压，经U8027稳压后，形成18V的电压E，为热地部分的集成电路提供VCC启动电压。US001得到工作电压后， PFC电路工作，输出385V的VPFC电压。VPFC电压分成三路：第一路经D8028加到5VSB形成电路，为正常工作时的待机5VSB电路供电；第二路经F8002后送入VS, VA、低电压形成电路的一次侧，为屏电路电压形成电路供电；第三路送入保护电路，为VPFC电压是否能正常工作提供一个检测信号。
电压比较器U8006 （LM393）检测VPFC和AC输入电压后，从1脚反馈回的AC -DET检测信号经光耦合器IC8010隔离后送入J8001的7脚（2. 63 V ）。从7脚输出检测后的VPFC电压检测信号，经IC8011隔离后送入J8001的8脚（OV）o CPU检测到两组电压都正常后，从J8001的17脚送出高电平的继电器吸合信号，使Q8015导通，继电器RLY8002吸合，R8004被短路，减小了R8004电路开机后的损耗。
同时，J8001的9脚发出4.5V电压的打开信号，光耦合器IC8021, IC8020内部的发光二极管不再发光，VA电压形成电路和低电压形成电路工作，VA电压经CN8005送到等离子彩电的地址板。低电压形成电路产生24V, A12V, D5V, VG, VT, D3V3电压，其中，D5 V和D3 V3经C N8002送入屏上逻辑板，屏逻辑板进入工作状态。各路输出电压均有检测信号送入J8001内，当其中一路电压不正常时，电源管理CPU控制电源进入保护状态，不能二次开机，只有断电后才能重新开机。
逻辑板正常工作后，发出3. 3V的RELAY信号反馈到J8001的1脚。电源CPU从J8001的22脚发出4.7V的Vs电压打开信号，光耦合器IC8013内部的发光二极管不再发光，IC8013内部的光敏晶体管不影响U8003的3脚的工作状态。206V的VS电压正常形成，并经R8416, R8415反馈回J8001的10脚，当检测到VS电压异常时，整机进入保护状态。VS电压产生后，VE, VSCAN, VSET电压均正常产生，并且把检测到的电压送入J8001内。当其中一路电压不正常时，电源CPU控制电源进入保护状态，不能二次开机，只有断电后才能重新开机。如果都正常，表明电源已经正常启动。
该电源板的集成电路引脚功能以及电源板不接负载电路、独立通电空载时测量的对地电压如表8-表15所示。

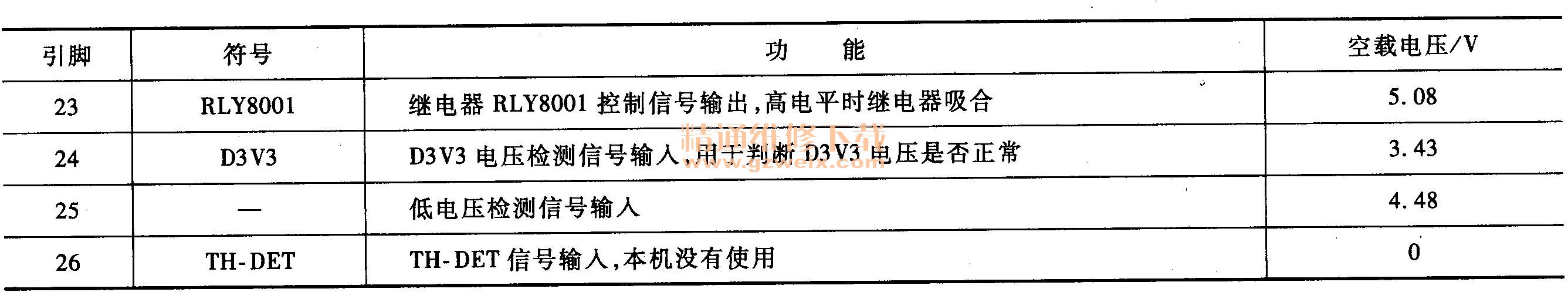

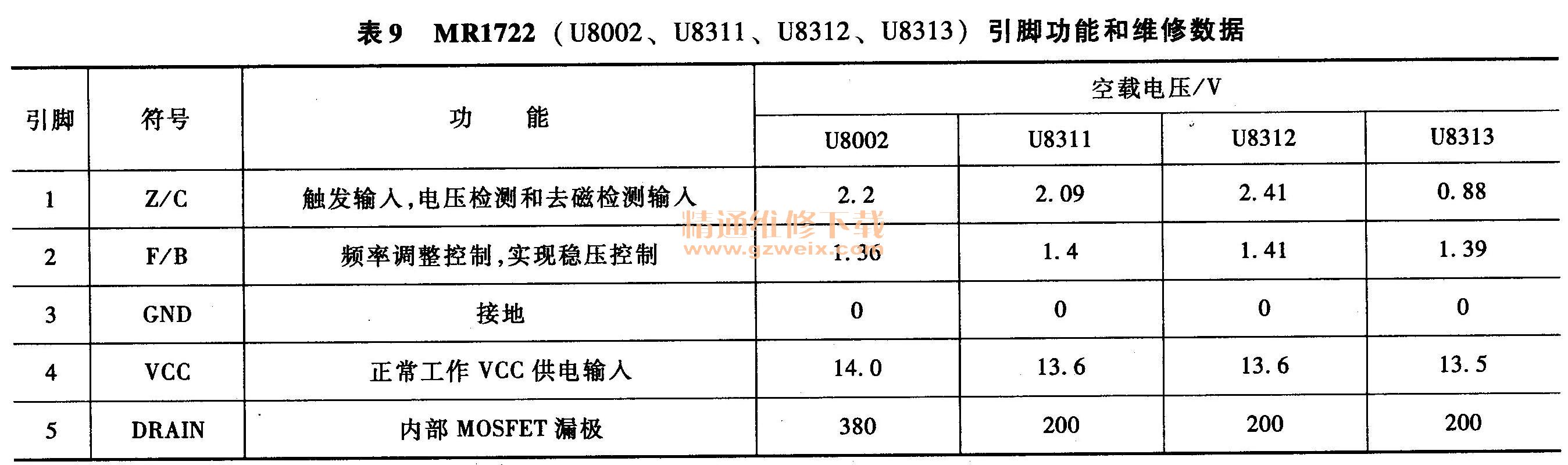

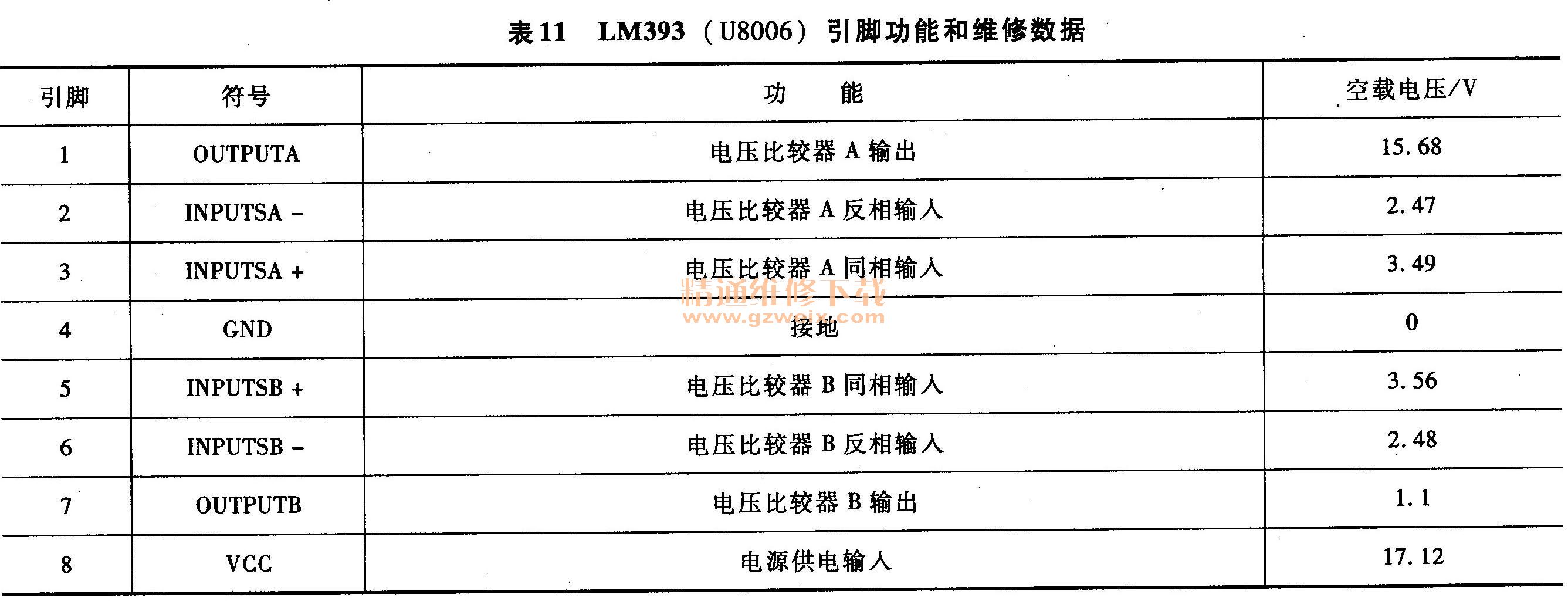

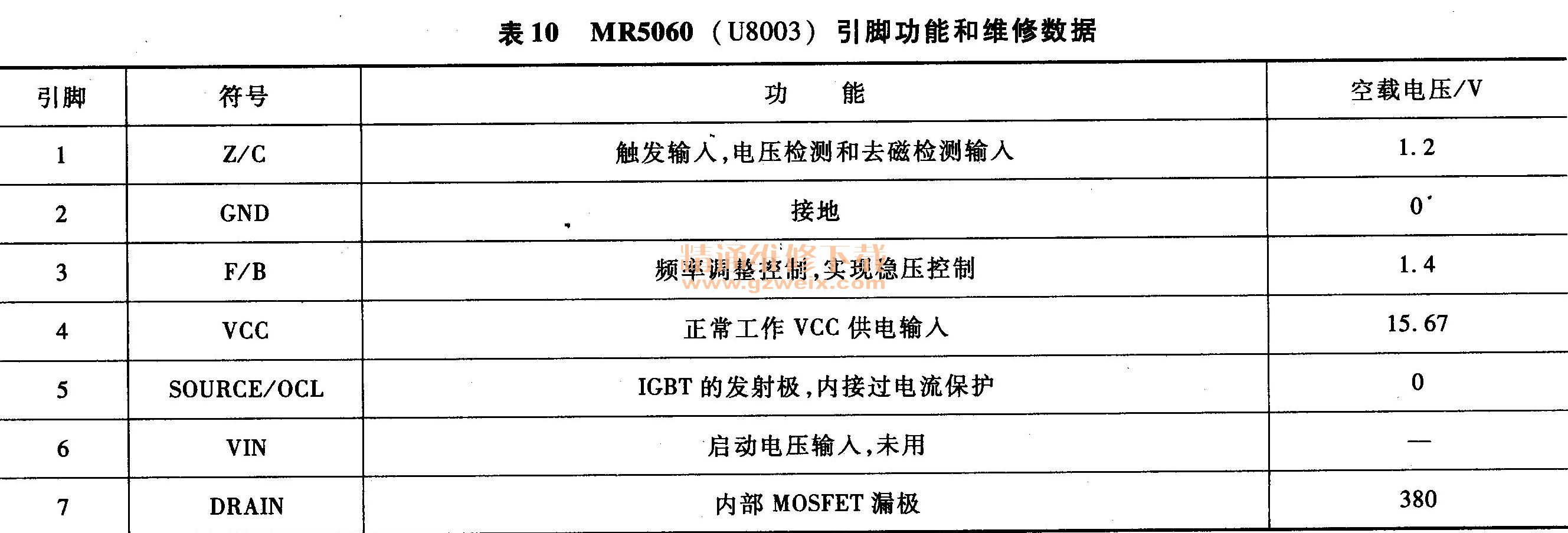

表8 ICElPCS02 （U8001）引脚功能和维修数据
