2三星等离子彩电V5屏开关电源维修图解
    三星S42SD-YD09等离子屏（V5屏）的电源板采用单面印制电路板，贴片元器件和穿孔元器件混合使用，给查看印制电路走线带来困难。电源板的元器件采用进口产品，资料和元器件难找，给维修带来困难。元器件上面有很多跳接线，只要合理使用跳接线，会给检修带来极大的方便。在电源的散热器上，热地部分的散热片都有“△”符号。本机的电源主要使用了日本新电元的厚膜IC，结构简单明了，检修方便。屏的标牌上面标有屏整机对电源电压的要求，将电源板装到屏上后，各组输出电压尽量与标注值一样，电压实际值尽量不要超过标注值的土5%。

    发生开机三无，待机指示灯不亮故障，先查熔丝是否熔断，如果熔丝F8001熔断，说明电源板存在严重短路故障，先查市电输入电路和整流滤波电路是否发生短路漏电故障，再查PFC电路开关管是否击穿；如果熔丝F8002熔断，检查VS, VA、低压电源和待机5VSB电源厚膜电路是否击穿。’

   如果熔丝未断，故障在待机5VSB电源电路，测量C8024两端整流滤波后形成的＋300V电压是否正常，无＋300V电压，查市电输入电路和整流滤波电路；有＋300V电压输出，测量U8002及其外部电路元器件、二次整流滤波电路。如果U8002击穿，注意检查T8008一次侧并联的尖峰脉冲吸收电路元器件是否开路。

    待机指示灯亮，二次开机后回到待机状态，多为保护电路启动所致。由于该电源板龟源管理CPU（ J8001）具有对各个电源输出电压检测功能，当任何一个电源发生故障，造成无电压输出或输出电压过低时，J8001都会采取保护措施，进入待机保护状态。为了缩小故障范围，可拔下去地址板供电的连接器CN8005、去维持板供电的连接器CN8007、去Y板供电的连接器CN8006，为电源板通电，使电源板处于自检状态，测试各组电源输出电压。先检测PFC电路输出的＋380V电压，再检测由VPFC供电的VA,VS电源和低压电源的输出电压，最后检查由VS电源供电VSET, VSCAN, VE电源的输出电压。哪组电源输出电压不正常，再对该电源厚膜电路和整流滤波电路进行检查。

    三星S42SD-YD09等离子屏（V5屏）自检方法：
    1）把机心板连接线与电源分开，即把插座CN8003, CN8004插头拔掉，只留下交流输入插座CN8001不动，以方便通电。
    2）把电源板的插座CN8009上的短接帽取下，并把短接帽插在PSON和GND两个插针上。
    3）用短接帽把逻辑板上的插头C N2001的1, 2脚或3, 4脚短接。
    4）通电后整机应该出现纯白色的光栅，如果不是，则表明等离子屏或屏组件有故障。
    三星50in S50HW-YD01自检方法：
    1）拔掉插头CN8001和插头XP810。把电源进线插头XP810插在CN8001上面。
    2）用短接帽把逻辑板上的插头CN2012短接。
    3）把电源板上的CN8003插座上的PS- ON端与GND端短接。
    4）通电后即进入自检状态，正常时全屏应为白色光栅。

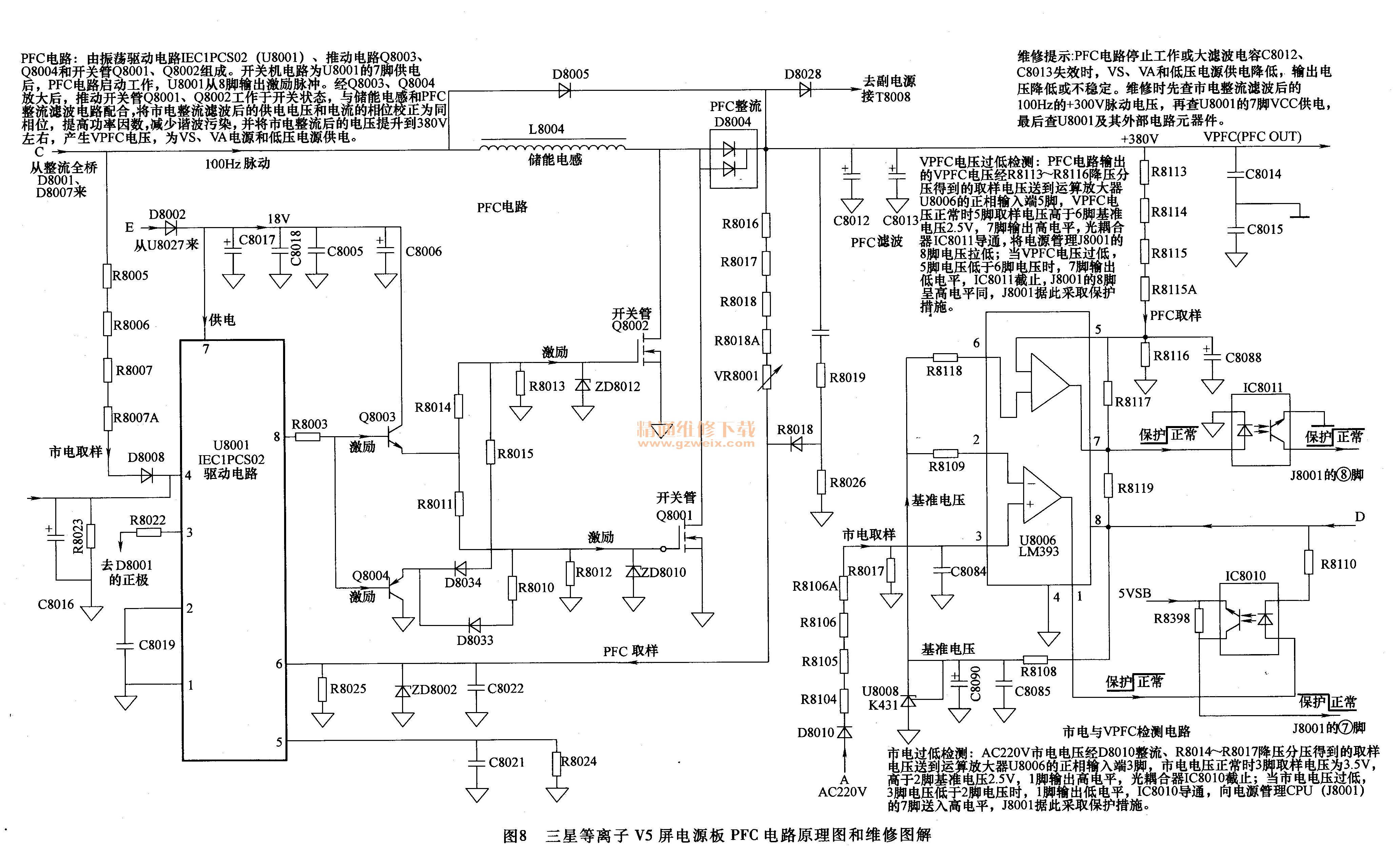

三星S42SD-YD09等离子屏（V5屏）电源板待机5VSB电源电路原理图和维修图解如图5所示；VS, VA电源电路原理图和维修图解如图6所示；低压电源电路原理图和维修图解如图7所示；PFC电路原理图和维修图解如图8所示；VSET, VSCAN, VE电源电路原理图和维修图解如图9所示；电源管理与保护电路原理图和维修图解如图10所示。
