1飞利浦37/42PFL3403液晶彩电开关电源维修资料

    飞利浦37PFL3403和42PFL3403液晶彩电采用的电源板，为开关电源和逆变器二合一电源板，集成电路采用TEA1530AT + SG6961 + TNY277PN-TL + OZ9938GN组合方案，一是输出23V, 12V, 12A, 5VSB电压，为主板和负载电路供电；二是输出千伏交流电压，将背光灯点亮。

    该电源板由三部分组成：一是以集成电路SG6961（IC902）为核心组成的PFC电路，将整流滤波后的市电校正后提升到395 V，不仅为主、副开关电源供电，还为逆变器升压输出电路供电；二是以集成电路TNY277PN- TL （IC905 ）为核心组成的副开关电源，产生＋5VSB电压，为主板控制系统供电；三是以集成电路TEA1530AT（IC901）为核心组成的主开关电源，产生23V, 12V电压，为主板和逆变器板供电。

    开关机电路由Q909、光耦合器IC904, Q907组成的VCC控制电路和Q911, Q812组成的12V电压控制电路两部分组成，采用控制PFC电路IC902、主开关电源驱动电路IC901、逆变器推动电路的VCC供电方式。接通市电电源后，副电源首先工作，产生VCC和＋5VSB电压，其中＋5VSB电压为控制系统提供电源，二次开机后，一是主板送来的S/B为高电平，使Q909, IC904, Q907导通，将副电源产生的VCC电压送到PFC驱动电路IC902和主电源驱动电路IC9019 PFC电路和主电源启动工作，为整机提供23V,12V电压；二是主板送来的ENA点灯控制电压为高电平，Q911, Q812导通，为背光灯逆变器推动电路提供12V电压，逆变器电路启动工作，将背光灯点亮，整机进入开机状态。

该电源板的集成电路引脚功能和参考电压数据如表4～表7所示。

表4  TEA1530AT （IC901）引脚功能和维修数据

表5  SG6961 （IC902）引脚功能和维修数据

表6  TNY277PN-TL （IC905）引脚功能和维修数据

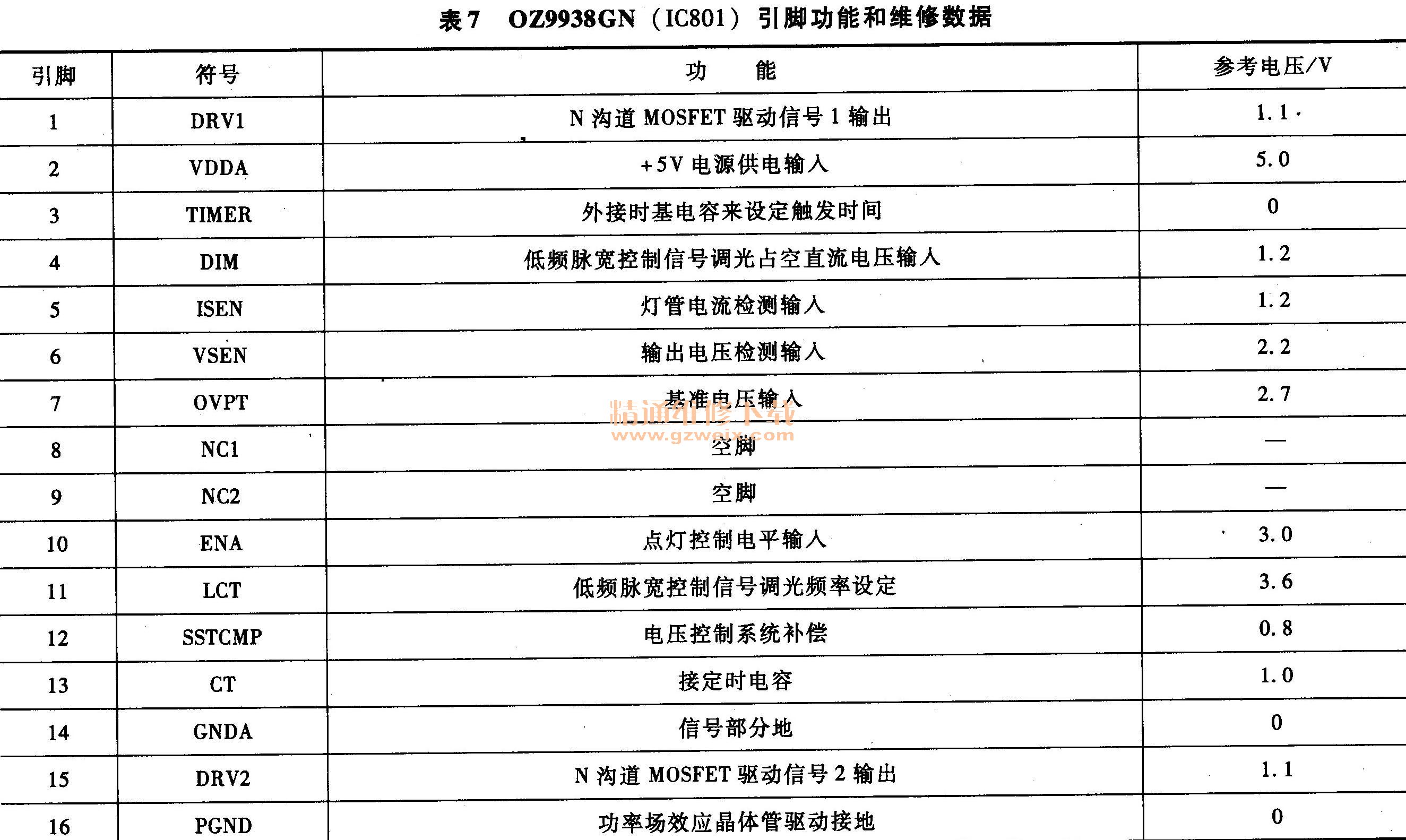

表7  OZ9938GN （IC801）引脚功能和维修数据
