8.电压取样和反馈回路

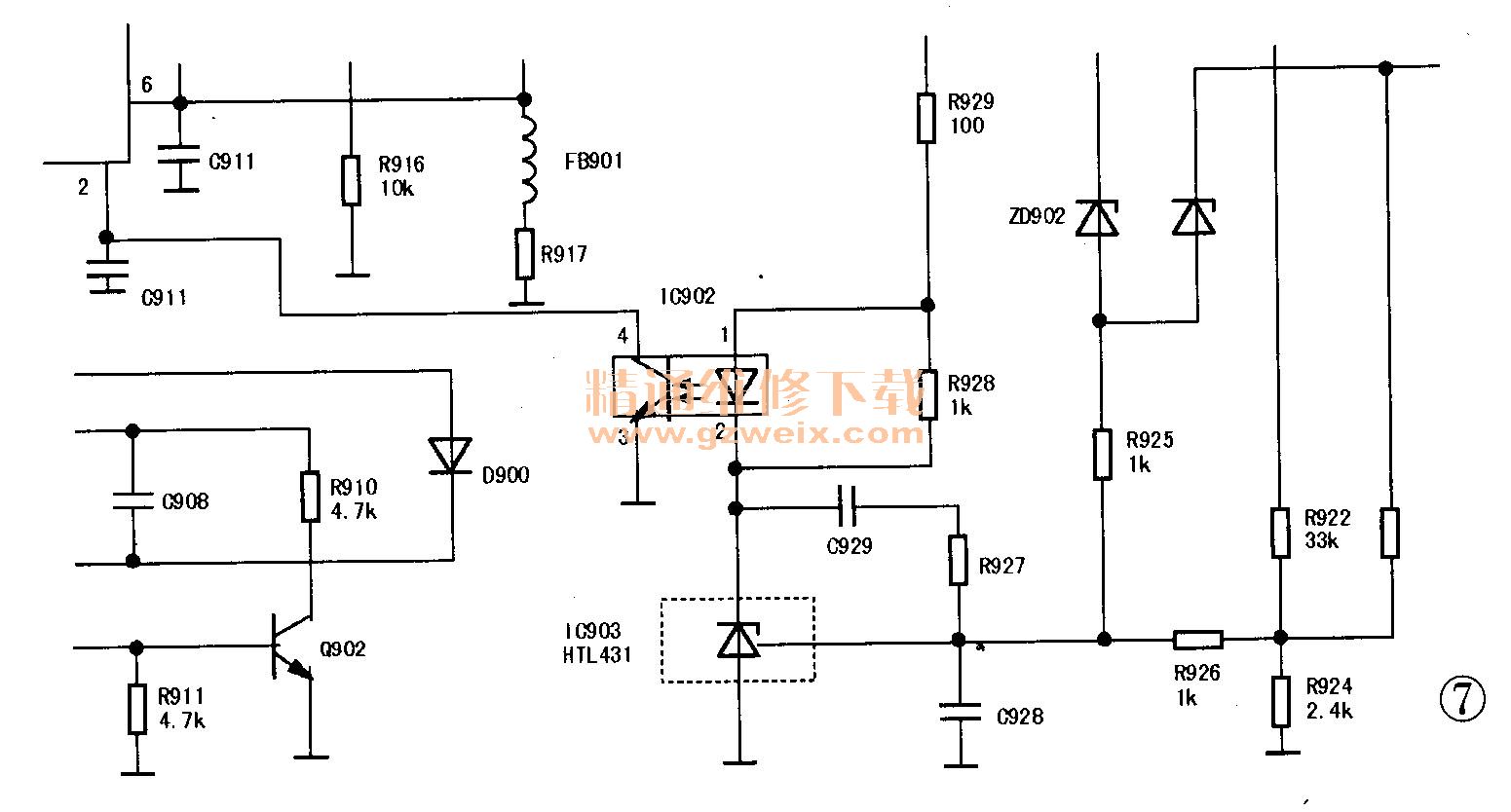

图7所示为电流、电压取样和反馈回路。图中的IC903为TL431芯片,该芯片内部有一个电压比较器,该电压比较器的反相输入端接内部基准电压,该基准电压提供一个基准的比较电压,该电压为2.495V士2%。该比较器的同相输入端接外部控制电压,比较器的输出用于驱动一个NPN的晶体管,使晶体管导通,电流就可以从Cathode端流向Anode,, 12V的直流电压经过R922 , R924分压,在R924上产生电压,该电压直接加到TL431的R端,由电路上的电阻参数可知该电压正好能使TL431导通。这样就有电流流过发光二极管,光电耦合器IC902开始工作。至此完成电压的取样。
如果电网电压升高导致输出电压随之升高,这样流过IC902光电耦合器的电流也就随之增大,光电耦合器内部发光管的亮度越大,光敏三极管的内阻就越小,则光敏三极管的导通程度加强,IC的PIN 2端电压下降,该电压加到SG6841D内部误差放大器的反相输入端,从而控制SG6841D输出脉冲的占空比,降低输出电压。这样就构成了过压输出反馈回路,达到稳定输出的作用,能使输出电压稳定在12V和5V左右。
9.输出过压保护回路
当次级二组输出电压异常升高,此时电压将会超过12.2V或5.1v,此时ZD902或ZD903被击穿将导致光电耦合器内部发光管的亮度异常加大,致使IC PIN2通过光敏三极管接地,迅速关断脉冲输出,达到保护目的。
