4．主开关电源电路
    （1）LLC谐振转换器工作原理
    随着开关电源的发展，软开关技术得到了广泛的发展和应用，已推出了不少高效率的电路，尤其是谐振型的软开关电源和PWM型的软开关电源。近几年来，随着半导体器件制造技术的发展，开关管的导通电阻、寄生电容和反向恢复时间越来越小，这为谐振变换器的发展提供了又一次机遇。

    对于谐振变换器来说，如果设计得当，能实现软开关变换，从而使得开关电源具有较高的效率。LLC谐振变换器实际上来源于不对称半桥电路，后者用调宽型（PWM）控制，而LLC谐振是调频型（PFM）。

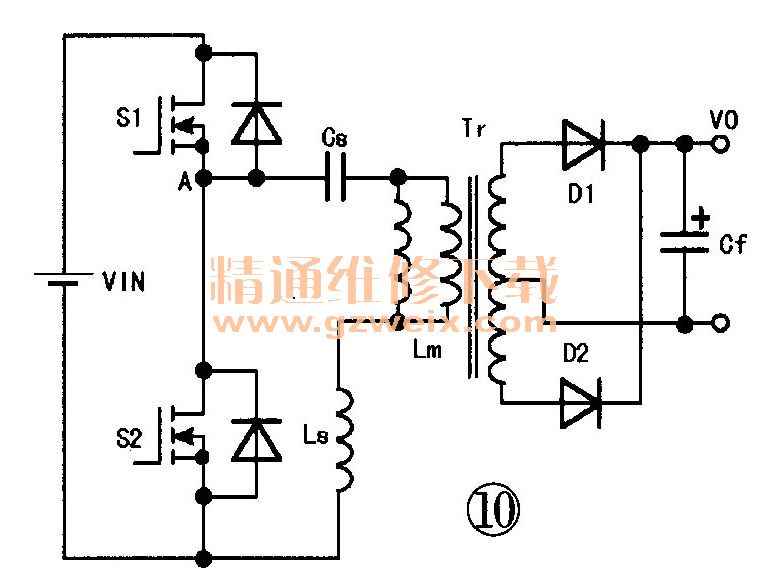

    LLC谐振电路简图如图10所示，工作波形图如图11所示。电路中有两只功率MOs管（S1和S2），其工作的占空比均为0.5。谐振电容为Cs。 Tr为匝数相等的中心抽头变压器，其漏感为Ls，激磁电感为Lm（Lm在某个时间段也是一个谐振电感）。从图11中不难看出，在LLC谐振变换器中，谐振元件主要由谐振电容Cs、电感Ls和激磁电感Lm组成，LLC变换器的稳态工作原理如下：

    当t=t1时，S2关断，谐振电流给S1的寄生电容放电，一直到S1上的电压为零，然后S1的体内二极管导通。此阶段D1导通，Lm上的电压被输出电压钳位，因此只有Ls和Cs参与谐振。
    当t=t2时，S1在零电压的条件下导通，变压器原边承受正向电压；D1继续导通，S2及D2截止。此时Cs和Ls参与谐振，而Lm不参与谐振。

    当t =t3时，S1仍然导通，而D1与D2处于关断状态，T：副边与电路脱开，此时Lm， Ls和Cs一起参与谐振。由于实际电路中Lm>>Ls，因此在这个阶段中，可以认为激磁电流和谐振电流都保持不变。
    当t=t4时，S1关断，谐振电流给S2的寄生电容放电，一直到S2上的电压为零，然后S2的体内二极管导通。此阶段D2导通，Lm上的电压被输出电压钳位，因此只有Ls和Cs参与谐振。

    当t=t5时，S2在零电压的条件下导通，Tr原边承受反向电压；D2继续导通，而S1和D1截止。此时仅Cs和 Ls参与谐振，Lm上的电压被输出电压钳位，而不参与谐振。

    当t =t6时，S2仍然导通，而D1和D2处于关断状态，Tr副边与电路脱开，此时Lm、Ls和Cs一起参与谐振。实际电路中Lm> >Ls ，因此，在这个阶段可以认为激磁电流和谐振电流都保持不变。

 （2）主开关电源电路分析

该电源板主开关电源电路主芯片L6599DIC2）的引脚功能与实测电压见表3所示。

    1）启动控制
    IC2的供电电路如图12所示，T2B绕组的感应电压经D10整流，Q5、Z3稳压后输出Vcc2 （14V左右），供给PFC芯片，并通过Q9、Z4稳压后输出Vcc3 （12V左右）供给L6599D12脚。过流、过压、ON/OFF信号通过光耦IC4控制Q5的导通状态，进而控制PFC、LLC电路是否工作，以实现过压、过流保护与开／关机功能。

      当IC2的12脚加上电压后，通过IC的内部电路给①脚（CSS）外接电容C27充电，如图13所示。此时C26可视为短路，R57与R61并联（阻值较小），L6599D的振荡频率升高，电源功率下降。当C27充满电时，C27可视为开路，振荡频率由R57决定，振荡频率降低，电源输出正常，由此实现变频软启动功能。
